4.5 TRANSFORMAÇÃO GÁS
Para o funcionamento com gás butano
(G30) ou propano (G31) é fornecido um kit
com tudo o necessário para esta adap-
tação. Para passar de um tipo de gás para
outro, proceder do seguinte modo (fig. 22):
– Feche a torneira do gás.
– Tire o bloco do queimador.
– Substitua os injectores principais (6) for-
necidos no kit, introduzindo a anilha de
cobre (4); para fazer esta operação use
uma chave inglesa de ø 7.
– Tire a ponte do ligador “METANO/GPL”
da placa electrónica e ponha-o na
posição “GPL” (4 fig. 15).
– Para a regulação dos valores de pressão
gás máxima e mínima, siga as
instruções do ponto 4.3.
Efectuada a variação das pressões de
trabalho, sele os reguladores.
– Por fim aplicar no painel da carcaça a
etiqueta indicativa do gás para a qual
está preparada, fornecida no kit .
NOTA: Ao montar os componentes retira-
dos, substituir as anilhas do gás e, depois
da montagem, testar a vedação de todas
as uniões gás usando água com sabão ou
produtos adequados, evitando o uso de cha-
mas. A transformação deve ser efectuada
exclusivamente por pessoal autorizado.
.
4.6 DESMONTAGEM DA CARCAÇA
Para uma mais fácil manutenção da caldeira
é possível desmontar completamente a car-
caça, como indicado na fig. 23.
4.7 LIMPEZA E MANUTENÇÃO
Executar a limpeza do gerador do seguinte
modo:
– Desligue a tensão do aparelho e feche a
torneira de alimentação do gás.
– Desmonte o envólucro como indicado.
– Desmonte o bloco queimadores-colector
de gás. Lance um jacto de ar na
direcção do interior dos queimadores
para a limpeza do pó acumulado.
– Limpar o permutador de calor retirando
o pó e eventuais resíduos da combustão.
Para limpar o permutador de calor
assim como o queimador, não se devem
utilizar produtos químicos ou escovas de
aço.
Certifique-se que os orifícios da
parte superior dos queimadores
estejam livres de incrustações.
– Monte outra vez os elementos respei-
tando as fases de sucessão
– Verifique o funcionamento do queimador
principal.
–
Depois da montagem deve ser verificada a
estanquidade de todos os tubos utilizando
água com sabão ou produtos adequados,
evitando o emprego de chamas livres.
– Na manutenção do gerador, é reco-
mendável não tratar o mono bloco de
matéria plástica com cloreto de cálcio.

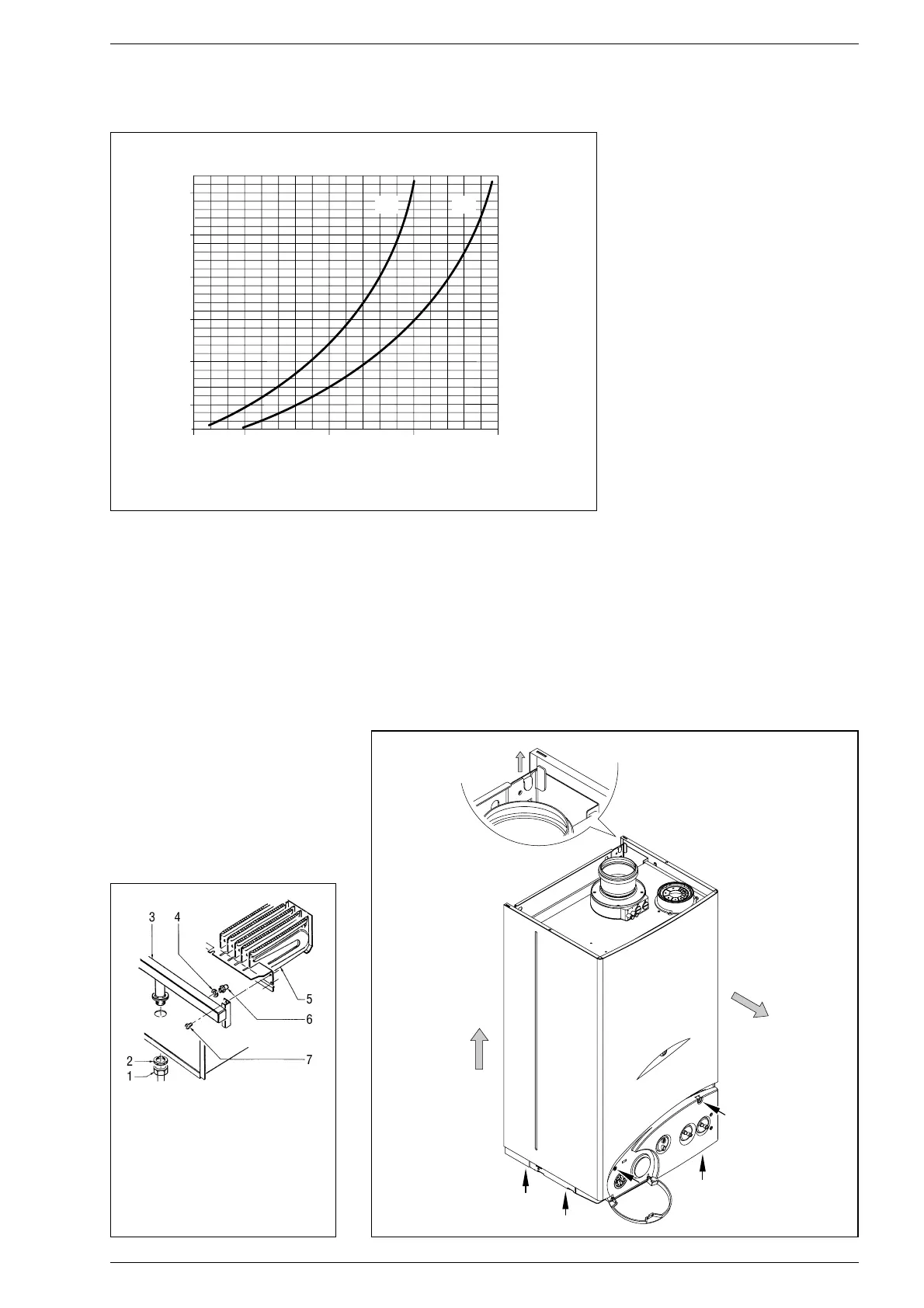

Fig. 22
ROSCAS
1 Porca 1/2”
2 Contraporca 1/2”
3 Colector queimadores
4 Anilha ø 6,1
5 Queimadores
6 Injector M6
7 Parafuso
