L
N
TA
TA
1
VZ
R
VZ1
R1
NOTA: I relé vengono impiegati solo nel caso
le valvole di zona siano prive di micro.
CR1
CR
Connettore "TA"
L
N
TA
TA1
P
R
P1
R1

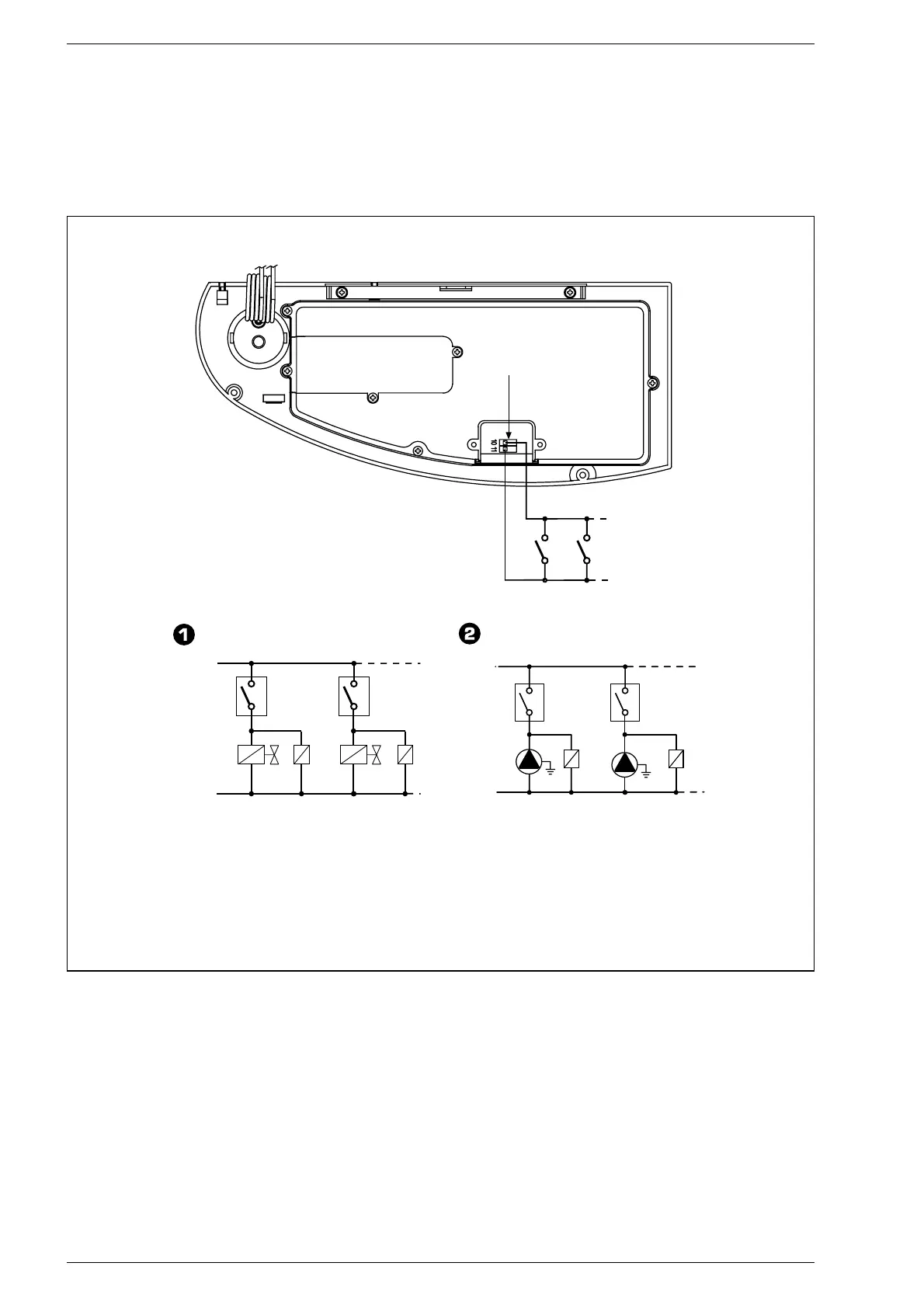

CIRCUITO CON VALVOLE DI ZONA
CIRCUITO CON POMPE DI ZONA
LEYENDA
TA-TA1 Termóstato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o micro válvula de zona
P-P1 Bomba de zona
Conector “TA”
CIRCUITO CON VALVULAS DE ZONA CIRCUITO CON BOMBAS DE ZONA
NOTA: Os relés só são utilizados no caso em que as
válvulas de zona não tenham micro-interruptores.
Fig. 18
3.3.9 LIGAÇÃO ELÉCTRICA
EQUIPAMENTOS POR ZONAS
Para a realização deste tipo de equipamen-
to, utilizar uma linha eléctrica à parte na
qual se deverão ligar os termóstatos de
ambiente com as respectivas válvulas ou
bombas de zona.
A ligação dos micro ou dos contactos relé
deve ser efectuada nos bornes 10-11 do
conector “TA” da placa electrónica depois
de se ter tirado a ponte existente (fig. 18).
