1.1 INTRODUCCION
Las “FORMAT.ZIP” son grupos térmicos
compactos que funcionan con gas para la
calefacción y la producción de agua caliente
sanitaria, diseñadas y fabricadas para sati-
sfacer las exigencias de la construcción de
edificios residenciales colectivos y de las
modernas instalaciones complementarias.
Están conformes a las directivas europeas
90/396/CEE, 89/336/CEE, 73/23/CEE,
92/42/CEE y con las normas europeas EN
297 - EN 483.
Pueden ser alimentadas por gas natural
(metano) y por gas butano (G30) o propano
(G31).
Este manual lleva las instrucciones para los
siguientes modelos de caldera:
– “FORMAT.ZIP 25 OF”
con encendido y
modulación electrónica cámara combu-
stión abierta tiro natural.
– “FORMAT.ZIP 25 BF - 30 BF” con
encendido y modulación electrónica,
cámara estanca flujo forzado.
Seguir las instrucciones incluidas en este
manual para una correcta instalación y un
perfecto funcionamiento del aparato.
1 DESCRIPCION DE LA CALDERA

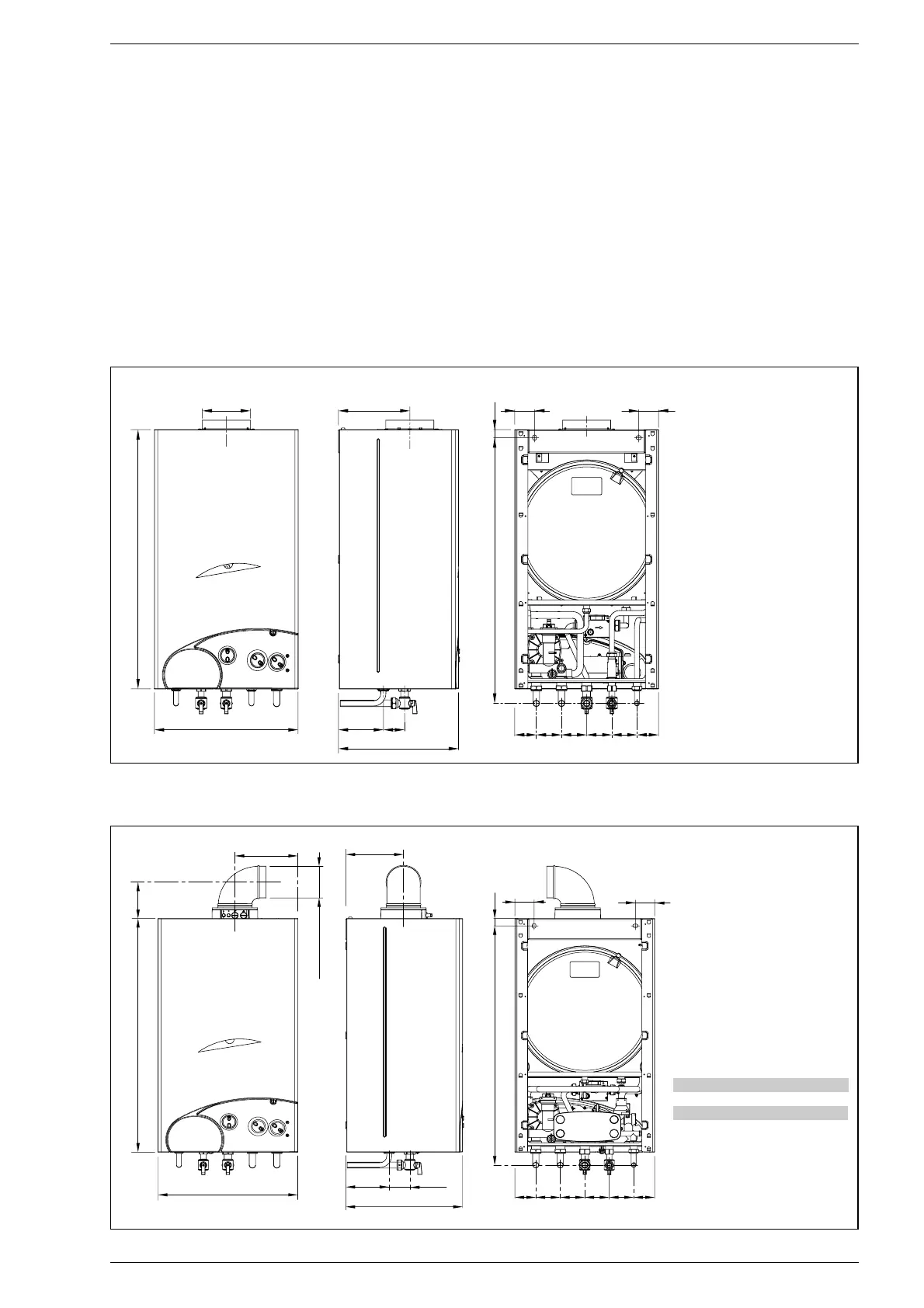

1.2 DIMENSIONES
1.2.1 Versión “FORMAT.ZIP 25 OF”
Fig. 1
Fig. 1/a
1.2.2 Versión “FORMAT.ZIP 25BF - 30 BF”
CONEXIONES
R Retorno instalación 3/4”
M Ida instalación 3/4”
G Alimentación gas 3/4”
E Entrada agua sanitaria 1/2”
U Salida agua sanitaria 1/2”
CONEXIONES
R Retorno instalación 3/4”
M Ida instalación 3/4”
G Alimentación gas 3/4”
E Entrada agua sanitaria 1/2”
U Salida agua sanitaria 1/2”
25 BF 30 BF
L mm 400 450
K mm 180 205
