1.1 INTRODUZIONE
Le FORMAT.ZIP sono dei gruppi termici
compatti funzionanti a gas per il riscalda-
mento e la produzione di acqua calda sani-
taria. realizzati per soddisfare le esigenze
dell’edilizia residenziale collettiva e della
moderna impiantistica.
Sono completi di tutti gli organi di sicurezza
e di controllo previsti dalle Norme UNI-CIG
ed in linea con i dettami delle direttive euro-
pee 90/396/CEE, 89/336/CEE,
73/23/CEE, 92/42/CEE e norme euro-
pee EN 297 - EN 483. Possono essere ali-
mentati a gas naturale (metano), gas buta-
no (G30) e propano (G31). In questo opu-
scolo sono riportate le istruzioni relative ai
seguenti modelli di caldaie:
– “FORMAT.ZIP 25 OF”
ad accensione e modulazione elettroni-
ca, camera combustione aperta tiraggio
naturale
– “FORMAT.ZIP 25 BF - 30 BF”
ad accensione e modulazione elettroni-
ca, camera combustione stagna flusso
forzato.
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
NOTA: La prima accensione va effettuata
da personale autorizzato.
1
1 DESCRIZIONE DELL’APPARECCHIO

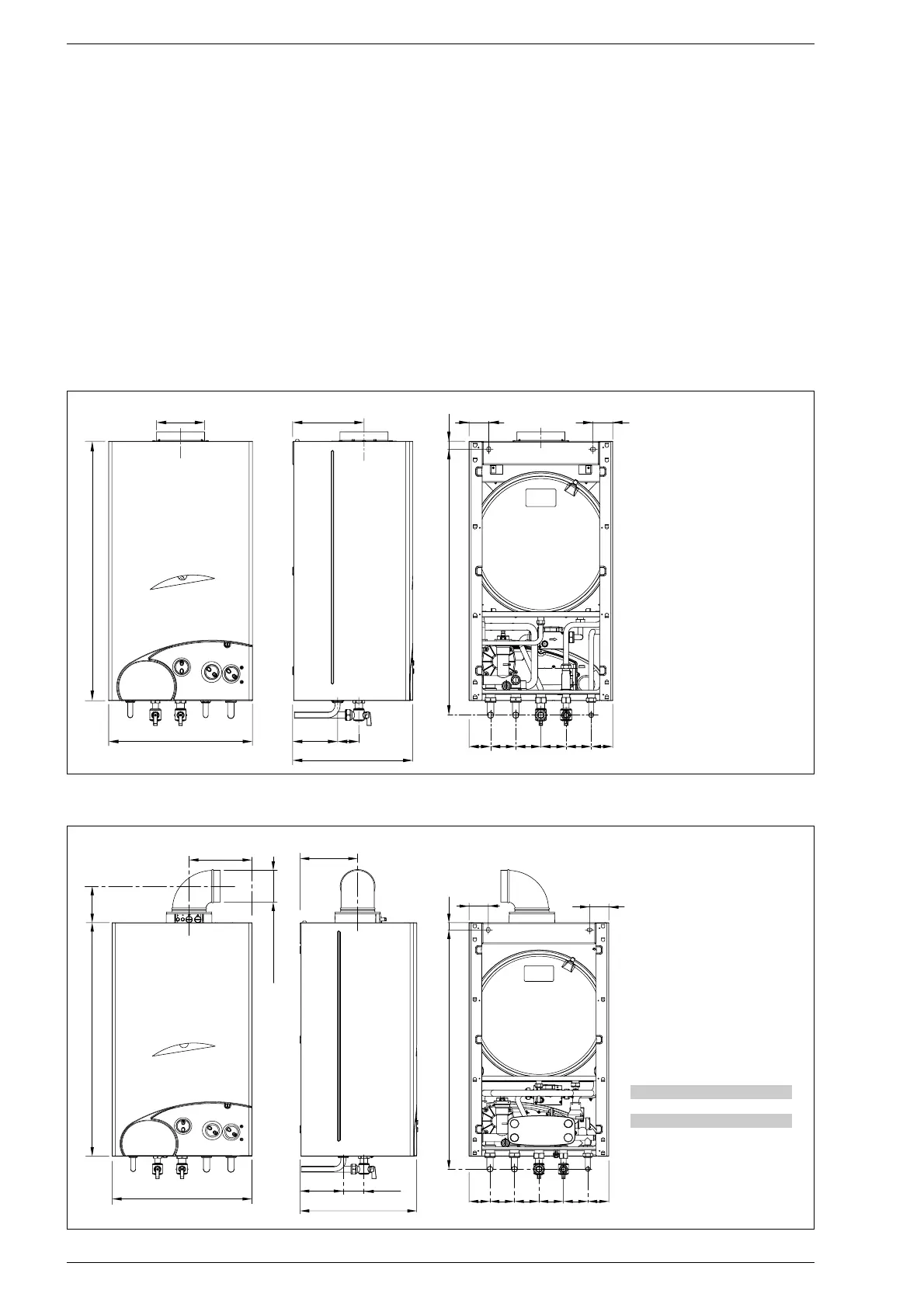

1.2 DIMENSIONI
1.2.1 Versione “FORMAT.ZIP 25 OF”
400
125
60
335
700
198
55
55
22
718
RM
G
E
U
=
70
Ø 130
70
70
70 =
Fig. 1
L
700
K
110
ø 60/100
165
125
335
60
55
22
55
718
70
=
R
E
G
M
U
70 70 70
=
Fig. 1/a
1.2.2 Versione “FORMAT.ZIP 25 BF - 30 BF”
ATTACCHI
R Ritorno impianto 3/4”
M Mandata impianto 3/4”
G Alimentazione gas 3/4”
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
ATTACCHI
R Ritorno impianto 3/4”
M Mandata impianto 3/4”
G Alimentazione gas 3/4”
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
25 BF 30 BF
L mm 400 450
K mm 180 205
