3.1 PLACA ELECTRÓNICA
As placas electrónicas são realizadas em
conformidade com a directiva Baixa
Tensão CEE 73/23. São alimentadas elec-
tricamente com uma tensão de 230V e
por meio de um transformador incorpora-
do alimentam a 24V os seguintes compo-
nentes: modulador, sonda sanitário/aque-
cimento, cronotermóstato, fluxóstato e
relógio programador.
Um sistema de modulação automática e
contínua permite á caldeira adaptar a
potência ás várias exigências da instalação
o do utente. Os componentes electrónicos
são garantidos para funcionarem com tem-
peraturas entre 0 e +60°C.
3.1.1 Anomalias de funcionamento
Os led que assinalam um funcionamento
irregular ou incorrecto do aparelho, estão
indicados na fig. 14.
3.1.2 Dispositivos
A placa electrónica está equipada com os
seguintes dispositivos (fig. 15):
– Trimmer “POT. RISC.” (1)
Regula o valor máximo de potência de
aquecimento. Para aumentar o valor
mover o trimmer em sentido horário,
para a diminuir mover o trimmer no sen-
tido anti-horário.
– Trimmer “POT. ACC.” (6)
Trimmer para variar o nível de pressão
do acendimento (STEP) da válvula gás.
É necessário regular o trimmer para
obter uma pressão ao queimador de
aproximadamente 3 mbar para gás
metano e 7 mbar para gás butano (G30)
e propano (G31).
Para aumentar a pressão é necessário
mover o trimmer em sentido horário e
para a diminuir no sentido anti-horário.
O nível de pressão de ignição lenta pode
ser seleccionado durante os primeiros
10 segundos da ignição do queimador.
Depois de se ter estabelecido o nível de
pressão ao acendimento (STEP) em
função do tipo de gás, verificar se a
pressão em fase de aquecimento corre-
sponde ainda ao valor seleccionado
anteriormente.
– Ligador “METANO/GPL” (4)
Com o ligador desligado a caldeira está
preparada para funcionar com METANO;
com o ligador ligado, com GPL.
– Ligador “ANN. RIT.” (5)
A placa electrónica está programada,
em fase de aquecimento, com uma
pausa técnica do queimador de aprox.
90 segundos, que se verifica quer á par-
tida a frio da instalação quer nos suces-
sivos acendimentos.
Isto serve para evitar acendimentos e
apagamentos dentro de intervalos muito
concentrados que, em particular, pode-
riam verificar-se em instalações com ele-
vadas perdas de carga.
Para cada acendimento, depois do perío-
do de acendimento lento, o aparelho,
colocar-se-á, durante aprox. 1 minuto á
pressão mínima de modulação para
depois mudar para o valor de pressão de
aquecimento seleccionado. Colocando a
ponte anula-se a pausa técnica progra-
mada e o período de funcionamento á
3 CARACTERÍSTICAS

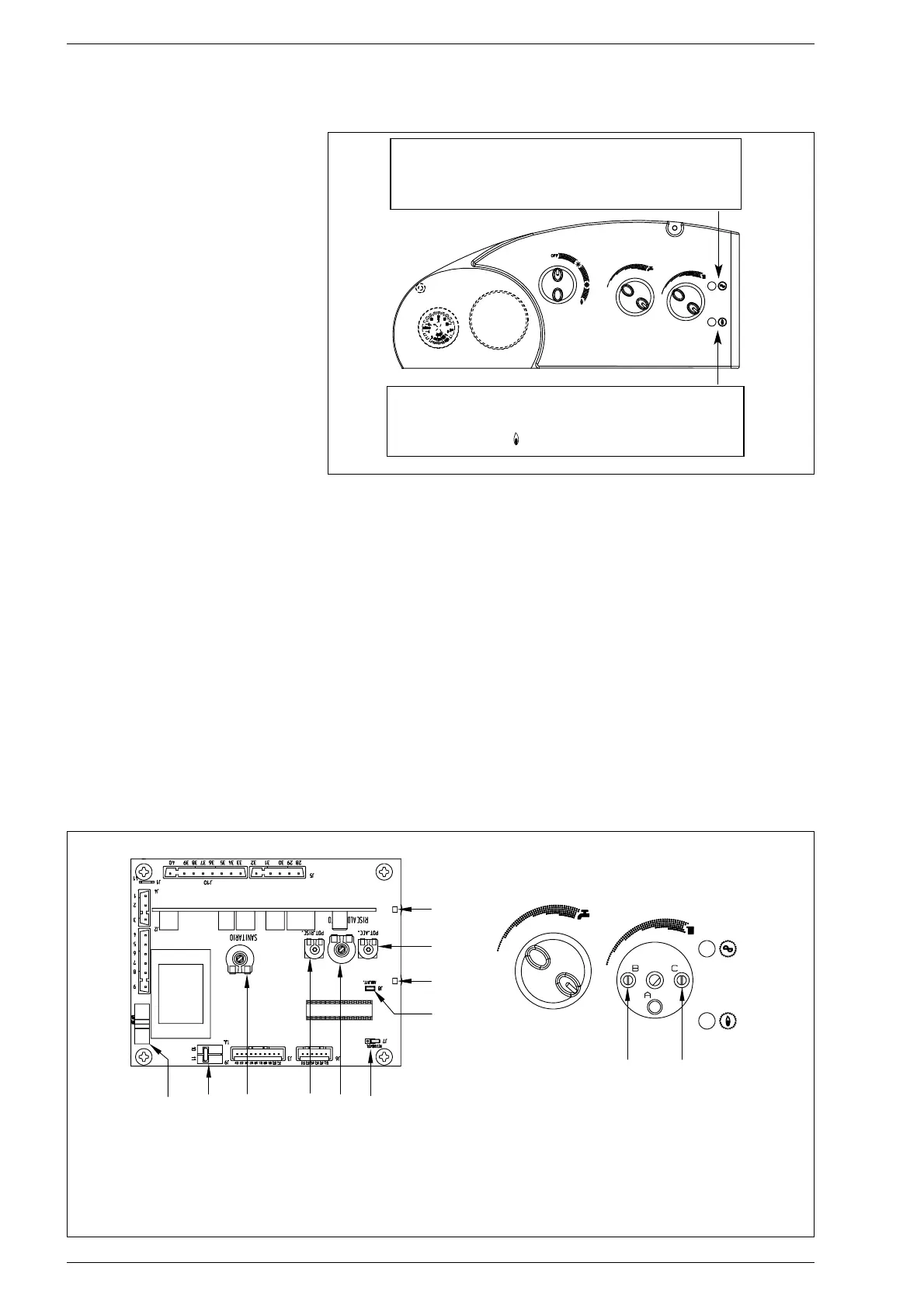

Fig. 15
ROSCAS
1 Trimmer “Potência aquecimento”
2 Fusível (F 1,6A)
3 Potenciômetro sanitário
4 Ligador “METANO/GPL ”
5 Ligador “Anulação atrasos”
6 Trimmer “Potência acendimento”
7 Led vermelho de bloqueio
8 Potenciõmetro aquecimento
9 Led bicolor verde/cor-de-laranja
10 Ligador “TA”
NOTA:
Para ter acesso aos trimmer de regu-
lação (1) e (6) desenfiar o manípulo do
potenciômetro.
Fig. 14
Led bicolor verde apagado no caso de falta de corrente
Led bicolor cor-de-laranja no caso de anomalía da sonda (SM)
Led verde intermitente de avaria do ventilador/pressóstato fumos
Led vermelho aceso de bloqueio da acensão/intervenção do termóstatos
de segurança e fumos: rodar o selector OFF/VER/INV/ DESBLOQUEIO
para a posição ( ) para restabelecer o funcionamento
1
7
3
2
4
5
10
9
8
6
1
6
