7
KA

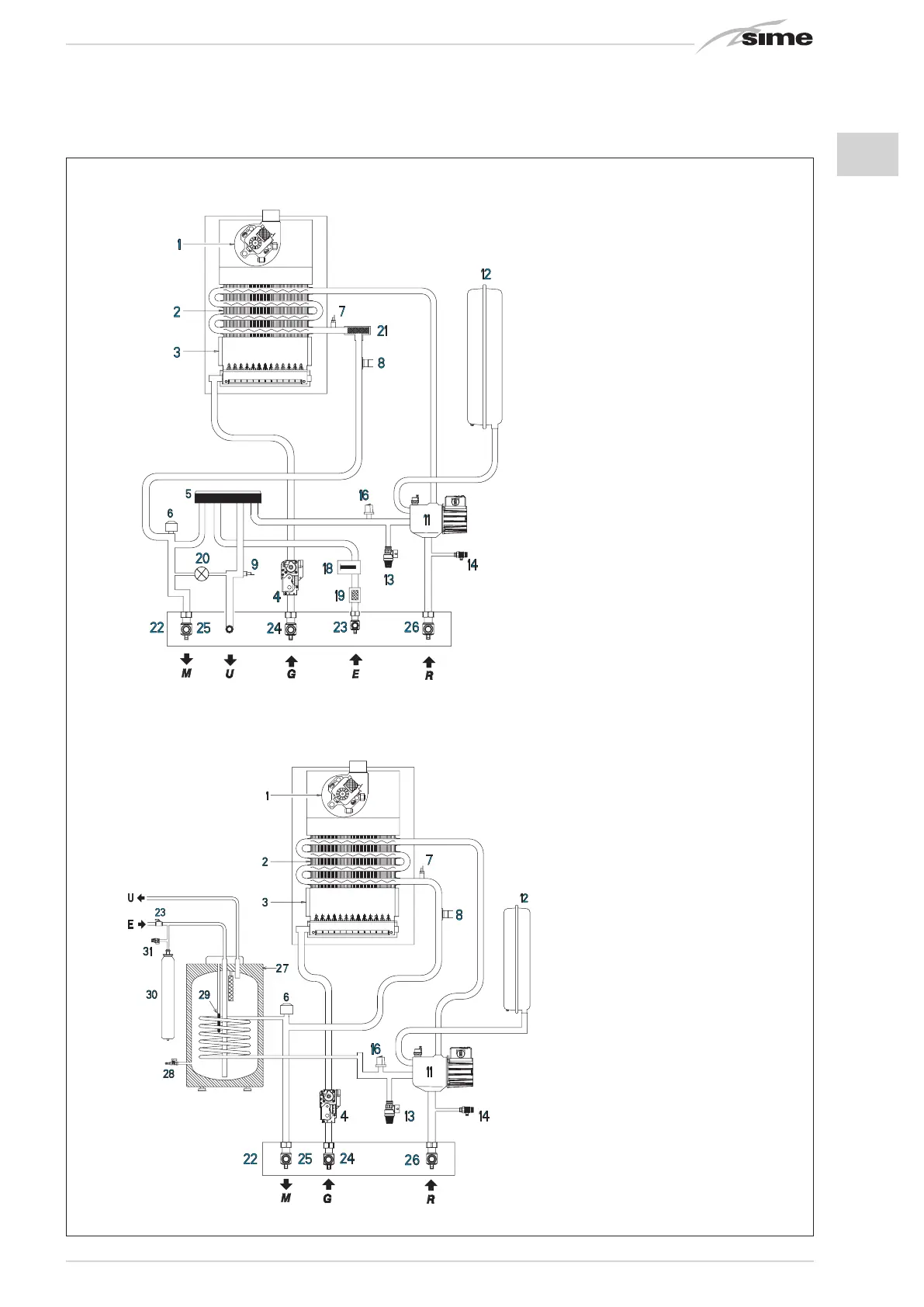

1.4 ფუნქციონალური დიაგრამა (სურ. 2)
სურ. 2
“25-30 OF/25-30-35 BF” მოდელები
“20-25 BFT” მოდელები
ელემენტი
1 სანიავებელი (BF - BFT მოდელი)
2 პირველადი თბომიმომცვლელი
3 წვის კამერა
4 აირის სარქველი
5 D.H.W. თბომიმომცვლელი ფილებით
6 გადახრის სარქველი
7 C.H. სენსორი (SM)
8 უსაფრთხოების თერმოსტატი
9 ცხელი წყლის სენსორი (SS)
11 ცირკულატორი ჰაერის სავენტილაციო
მილყელით
12 გაფართოების ჭურჭელი
13 3 BAR უსაფრთხოების სარქველი
14 ქვაბის განმუხტვა
16 წყლის წნევის გადამწოდი
18 D.H.W. წყალმზომი
19 D.H.W. ფილტრი
20 ჩატვირთვა
21 ფილტრაციის სისტემა Aqua Guard
22 დაკავშირების ფირფიტა (ნებაყოფლობითი)
23 D.H.W. ჩახმახი (ნებაყოფლობითი)
24 აირის ჩახმახი (ნებაყოფლობითი)
25 C.H. ნაკადის ჩახმახი (ნებაყოფლობითი)
26 C.H. დაბრუნების ჩახმახი (ნებაყოფლობითი)
27 D.H.W. საცავი ავზი BT 100 (ნებაყოფლობითი)
28 ქვაბის განმუხტვა (ნებაყოფლობითი)
29 D.H.W. სენსორი (SB)
30 D.H.W. გაფართოების ჭურჭელი 4 ლიტრი
(ნებაყოფლობითი)
31 D.H.W. უსაფრთხოების სარქველი 7 BAR
(ნებაყოფლობითი)
შეერთებები
U D.H.W. გასასვლელი
E D.H.W. შესასვლელი
G აირის შეერთება
M C.H. ნაკადი
R C.H. დაბრუნება
