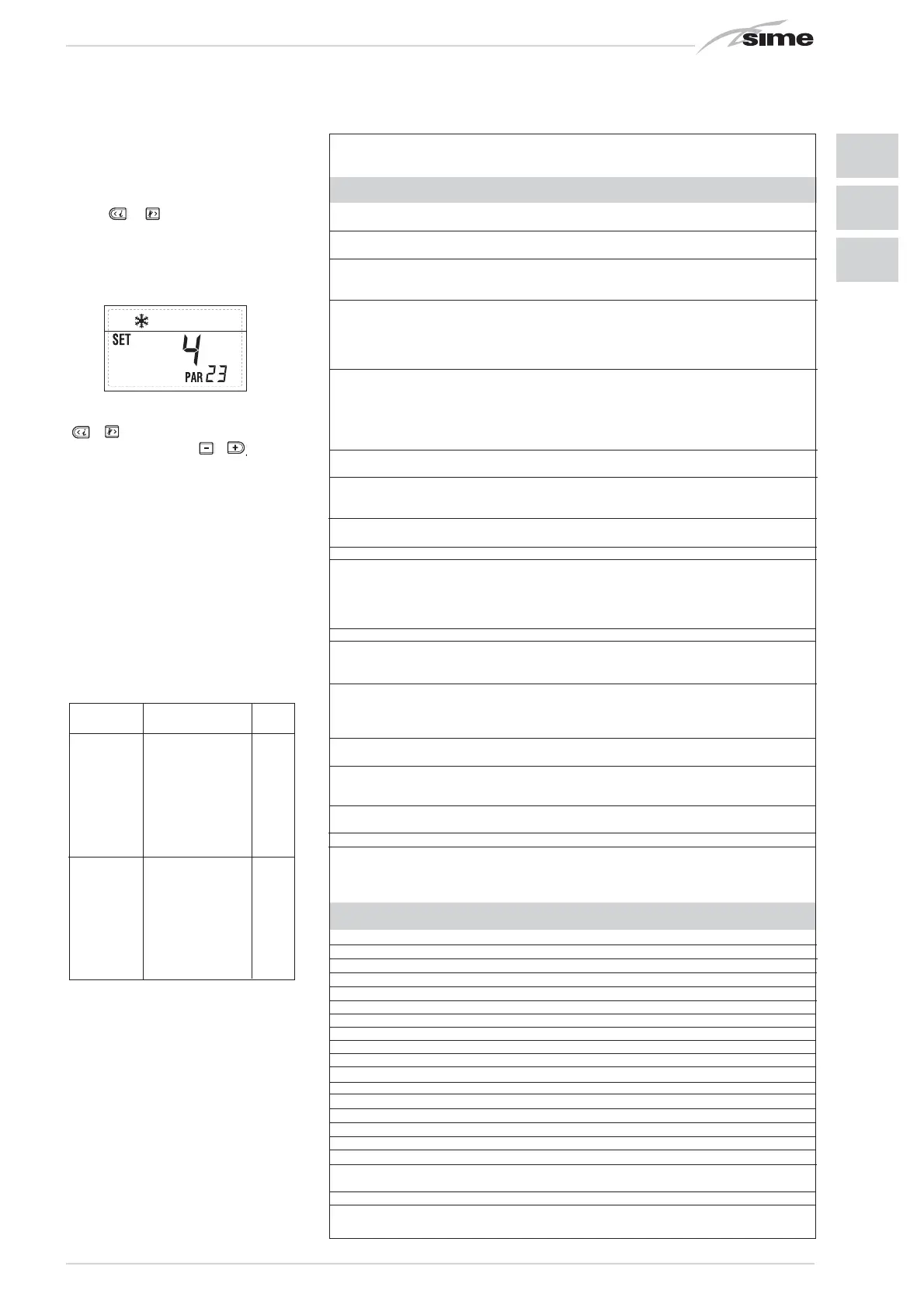

3.3 ACCESO A LOS PARÁMETROS
PARA EL INSTALADOR
Para acceder a los parámetros para el
instalador, pulsar simultáneamente las
teclas y durante 2 segundos (3
fig. 12).
Por ejemplo, el parámetro PAR 23 se
visualiza en el display del panel de mandos
del siguiente modo:
Los parámetros se visualizan con las teclas
y , y los valores predeterminado se
modifican con las teclas y .
La visualización estándar vuelve automáti-
camente después de 60 segundos, o al pul-
sar una de las teclas de mando (2 fig. 12)
excluida la tecla RESET.
3.3.1 Sustitución
de la tarjeta o
RESET de los parámetros
Si la tarjeta electrónica se sustituye o se
reinicia, para que la caldera vuelva a arran-
car es necesario configurar los PAR 1 y
PAR 2 asociando a cada tipo de caldera los
siguientes valores:
PARÁMETROS PARA EL INSTALADOR
CONFIGURACIÓN RÁPIDA
PAR DESCRIPCIÓN RANGO UNIDAD PASO VALOR
DE MEDIDA PREDET.
1 Configuración combustión -- = ND = = “- -”
1 ... 31
2 Configuración hidráulica -- = ND = = “- -”
1 ... 14
3 Programador horario 2 1 = DHW + Bomba Ricir. = = 1
2 = DHW
3 = Bomba Recirculación
4 Inhabilitación transductor de presión 0 = Inhabilitado = = 1
1 = Habilitado 0-4 BAR
2 = Habilitado 0-6 BAR
3 = Habilitado 0-4 BAR (NO ALL 09)
4 = Habilitado 0-6 BAR (NO ALL 09)
5 Asignación relé auxiliar AUX 1 = Al. remota = = 1
2 = B. Recirculación
3 = Cargad. automático
4 = Alarma remota NC
5 = Bomba de calor
6 = Válvula de zona 2
6 Barra luminosa presencia tensión 0 = Inhabilitado = = 1
1 = Habilitado
7 Asignación canales CR 73 0 = No asignado = = 1
1 = Circuito 1
2 = Circuito de tres zonas
8 N° rev. ventilador Step Encendido 0,0 ... 81 rpmx100 0,1 de 0,1 a 19,9 0,0
1 de 20 a 81
9 Chimeneas largas 0 ... 20 % 1 0
10 Configuración dispositivo conectado 1 = CR 73 = = 1
2 = CR 53
3 = RVS 43.143
4 = RVS 46.530
5 = RVS 61.843
11 Corrección valores sonda externa -5 ... +5 °C 1 0
12 Duración de la retroiluminación -- = Siempre seg. x 10 1 3
0 = Nunca
1 ... 199
13 Velocidad bomba modulante -- = Nunca % 10 --
AU = Mod. automática
30 ... 100 = % modulación
configurable
14 Configuración segunda entrada TA -- = Contacto TA -- -- --
5...160 = Entrada 0...10VDC
15 Dirección cascada -- = Inhabilitado -- 1 --
0 = Master
1...7 = Slaves
16 Dirección ModBus -- = Inhabilitado -- 1 --
1 ...31 = Slaves
17 Configuración comunicación ModBus 1 ... 30 -- 1 25
19 Tipo circuito 0 = Dos zonas -- -- 0
1 = Tres zonas
SANITARIO - CALEFACCIÓN
PAR DESCRIPCIÓN RANGO UNIDAD PASO VALOR
DE MEDIDA PREDET.
20 Temperatura mínima calefacción Zona 1 PAR 64 OEM ... PAR 21 °C 1 20
21 Temperatura máxima calefacción Zona 1 PAR 20 ... PAR 65 OEM °C 1 80
22 Pendiente curva calefacción Zona 1 3 ... 40 -- 1 20
23 Temperatura mínima calefacción Zona 2 PAR 64 OEM ... PAR 24 °C 1 20
24 Temperatura máxima calefacción Zona 2 PAR 23 ... PAR 65 OEM °C 1 80
25 Pendiente curva calefacción Zona 2 3 ... 40 -- 1 20
26 Temperatura mínima calefacción Zona 3 PAR 64 OEM ... PAR 27 °C 1 20
27 Temperatura máxima calefacción Zona 3 PAR 26 ... PAR 65 OEM °C 1 80
28 Pendiente curva calefacción Zona 3 3 ... 40 -- 1 20
29 ∆t calefacción 10 ... 40 °C 1 20
30 Tiempo post-circulación calefacción 0 ... 199 Sec. 10 30
31 Potencia máxima de calefacción 30 ... 100 % 1 100
32 Retraso activación bomba Zona 1 0 ... 199 10 sec. 1 1
33 Retraso reencendido 0 ... 10 Min. 1 3
34 Umbral activación fuentes integrativas -- , -10 ... 40 °C 1 “- -”
35 Anti-hielo caldera 0 ... +20 °C 1 3
36 Anti-hielo de la sonda exterior -5 ... +5 °C 1 -2
37 Franja de saturación -- = Inhabilitado % 1 100
modulación indicador de flujo 0 ... 100
38 Tiempo post-circulación sanitario 0 ... 199 Sec. 1 0
39 Función antilegionela 0 = Inhabilitado -- -- 0
(sólo hervidor) 1 = Habilitado
GAS MODELO PAR 1
25 - 25 T 1
METANO 30 2
(G 20)
35 - 35 T
3
25 - 25 T 9
PROPANO
30
10
(G 31) 35 - 35 T 11
