Sime MURELLE HM User Manual

4
1.2.2 Murelle HM 25-30-35 (fig. 1/a)
S3
65
700 125
60/100
15
760
213
92
65
65
65 65
=
=
=
=
385
13 5
17 0
450
12 3
350
42,5
Fig. 1/a
CONEXIONES
R Retorno instalación
G 3/4” (UNI - ISO 228/1)
M Ida instalación
G 3/4” (UNI - ISO 228/1)
G Alimentación gas
G 3/4” (UNI - ISO 228/1)
E Entrada agua sanitaria
G 1/2” (UNI - ISO 228/1)
U Salida agua sanitaria
G 1/2” (UNI - ISO 228/1)
S3 Descarga condensación ø 25
1.1 INTRODUCCION
MURELLE HM son grupos térmicos pre-
mezclados por condensación que aplican la
tecnología del microprocesador para el
control y la gestión de las funciones. El
amplio campo de modulación de la potencia
térmica (del 10% al 100% disminuye los
ciclos de encendido y apagado y, en caso de
integración con sistemas solares, garanti-
za el máximo confort sanitario.
Son aparatos conformes a las directivas
europeas 2009/142/CE, 2004/108/CE,
2006/95/CE y 92/42/CE.
Atenerse a las instrucciones de este
manual para la correcta instalación y el
perfecto funcionamiento del aparato.
1 DESCRIPCION DE LA CALDERA
385
65
65
65 65
=
=
=
=
92,5
12 5
350
42,5
450
17 0
60/100
13 5
12 5
12 5
70065
760
215
15
Fig. 1
CONEXIONES
R Retorno instalación G 3/4” (UNI - ISO 228/1)
M Ida instalación G 3/4” (UNI - ISO 228/1)
G Alimentación gas G 3/4” (UNI - ISO 228/1)
R3 Retorno calentador G 3/4” (UNI - ISO 228/1)
M2 Ida calentador G 3/4” (UNI - ISO 228/1)
S3 Descarga condensación ø 25

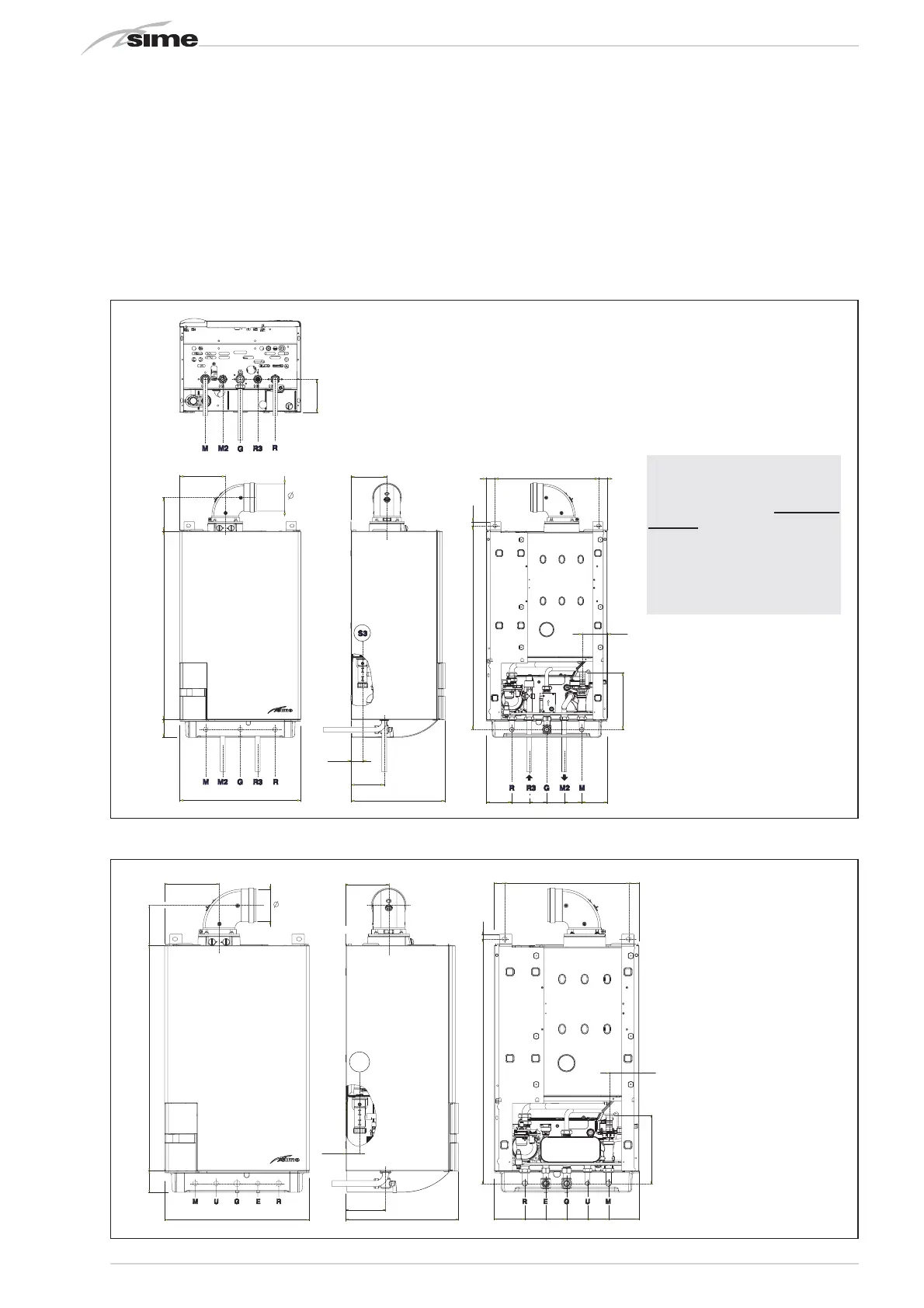

1.2 DIMENSIONES
1.2.1 Murelle HM 25 T - 35 T (fig. 1)
ATENCIÓN: La versión “25 T - 35 T”
está preparada para la conexión de
un calentador remoto. Para utili-
zarla como caldera de SÓLO CALE-
FACCIÓN es necesario:
- desconectar la sonda del calenta-
dor (SB)
- programar el PAR 2 en 5.
La operación debe ser ejecutada
por personal técnico autorizado.
