47
ES
PT
ENG

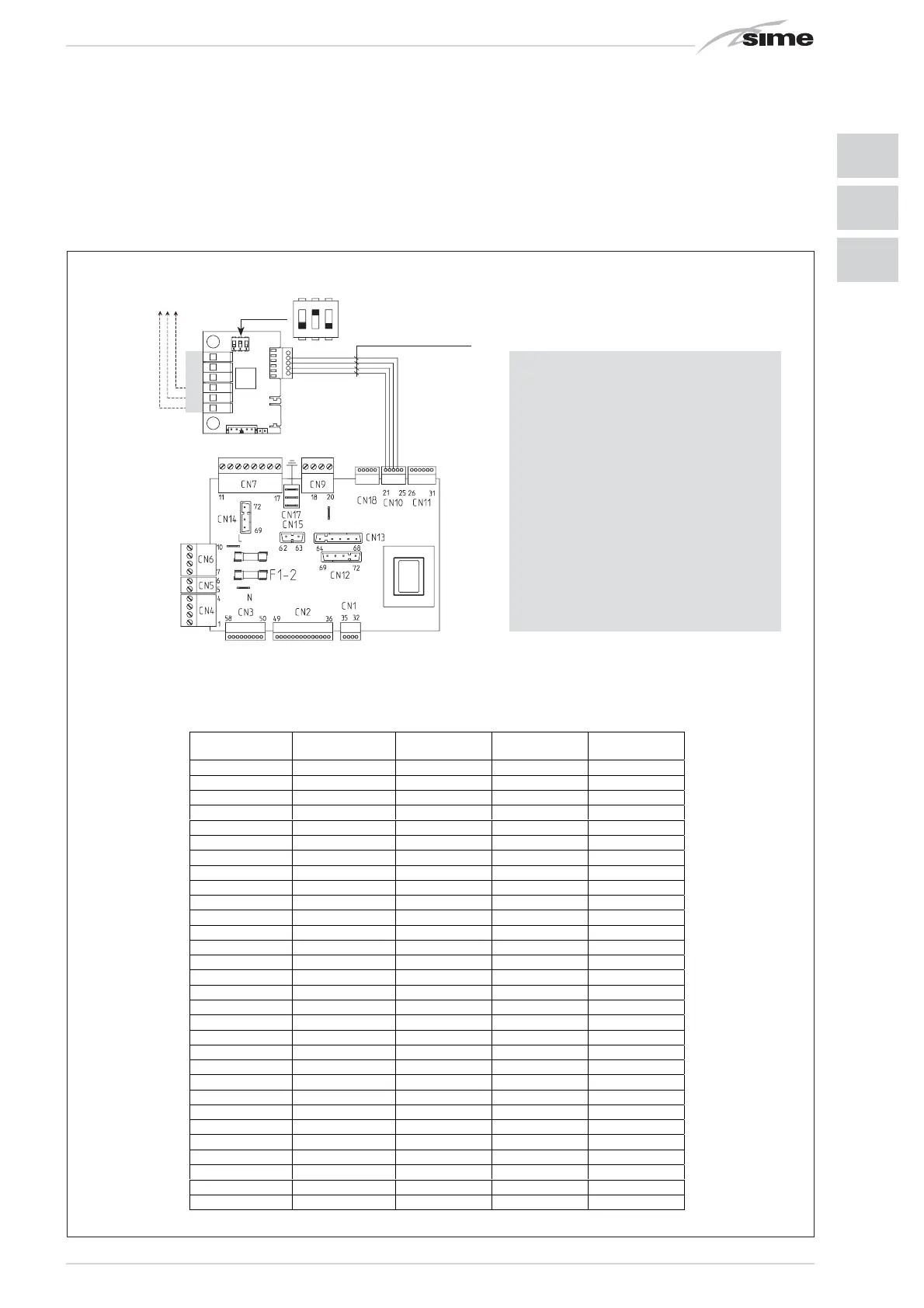

Modalidade MODBUS (fig. 4/c)
A plaqueta RS-485 pode ser utilizada
também para a comunicação em MODBUS
de cada caldeira MURELLE HM 25 T - 35 T.
Neste caso proceder da seguinte forma:
- Selecionar o mDIP SWITCH da plaqueta
RS-485 e o PAR 16 como indicado na
figura.
- Escolher a configuração de comunicação
adequada à rede MODBUS presente
(PAR 17 INST) segundo quanto descrito
na Tabela PAR 17 INST.
Modalidade CASCATA+MODBUS (fig. 4/d)
Esta modalidade permite a comunicação
em MODBUS de pelo menos duas caldeiras
em cascata e efetua-se requerendo uma
segunda plaqueta RS-485 fornecida no kit
cód. 8092244.
SCHEDA CALDAIA
DIP SWITCH
SCHEDINO RS-485
1
2
3
CO
NNETT
O
R
E
C
ABLAT
O
C
N1
0
(
cod. 6319165
)
1
2
345
6
WIRED CONNECTOR
CN10
(code 6319165)
COMUNICAZIONE MODBUS
MODBUS COMMUNICATION
RS-485 BOARD
/ BOILER BOARD
ON
–
+
GND
–
+
GND
SELEÇÃO PARÂMETROS INSTALADOR:
PAR 16 ENDEREÇO MODBUS
-- = Não habilitado
1...31 = Slave de 1 a 31
(ATENÇÃO: Evitar de atribuir à cal-
deira o mesmo número já atribuído
a outros aparelhos)
PAR 17 CONFIGURAÇÃO MODBUS
-- = Não habilitado
1...30 = Valor de fábrica: 25
(Ver Tabela PAR 17 INST)
ATENÇÃO: Após ter selecionado os parâmetros
recomenda-se de apagar e voltar a acender a cal-
dera.
Fig. 4/c
1 1200 8 No 1
2 1200 8 No 2
3 1200 8 Pari / 1
4 1200 8 2
5 1200 8 Dispari / 1
6 1200 8 2
7 2400 8 No 1
8 2400 8 No 2
9 2400 8 1
10 2400 8 2
11 2400 8 1
12 2400 8 2
13 4800 8 No 1
14 4800 8 No 2
15 4800 8 1
16 4800 8 2
17 4800 8 1
18 4800 8 2
19 9600 8 No 1
20 9600 8 No 2
21 9600 8 1
22 9600 8 2
23 9600 8 1
24 9600 8 2
25 19200 8 No 1
26 19200 8 No 2
27 19200 8 1
28 19200 8 2
29 19200 8 1
30 19200 8 2
PAR 17 INST
Baud Rate
N° Bit Dati
Parità Bit di Stop
Par 17 INST
Baud Rate
No. Data Bit
Parity Stop Bit
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Even
Even
Even
Even
Even
Even
Even
Even
Even
Even
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
TABELLA PAR 17 INST/ Tab. PAR 17 INST
