6

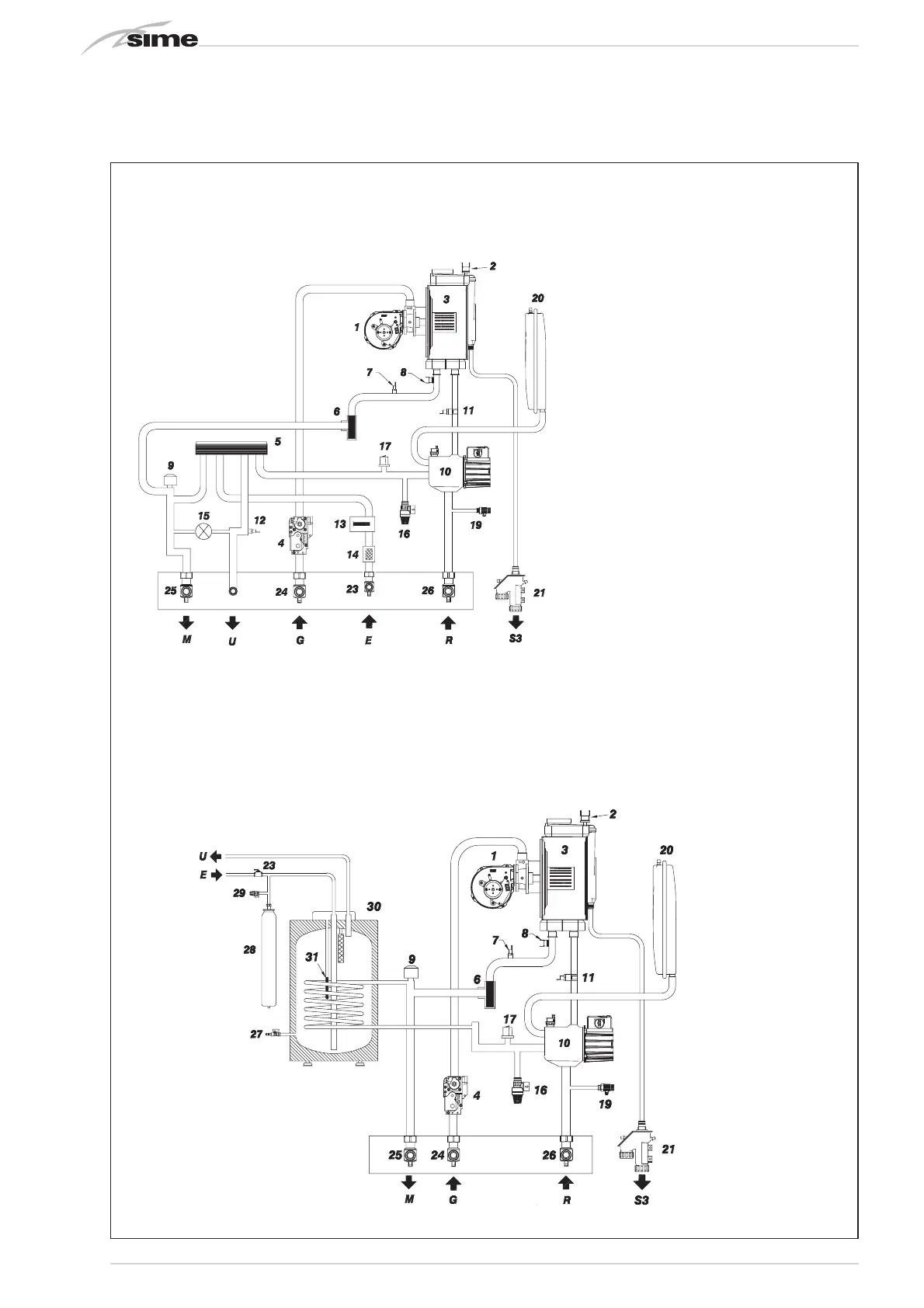

1.4 ESQUEMA DE FUNCIONAMIENTO (fig. 2)
MURELLE HM 25-30-35
MURELLE HM 25 T - 35 T
LEYENDA
1 Ventilador
2 Termóstato de límite
3 Intercambiador primario
4 Válvula gas
5 Intercambiador agua sanitaria
6 Aqua Guard Filter System
7 Sonda ida calefacción (SM)
8 Termóstato de seguridad 100°C
9 Válvula desviadora
10 Bomba con purga de aire
11 Sonda retorno calefacción (SR)
12 Sonda sanitaria (SS)
13 Caudalímetro sanitario
14 Filtro entrada sanitaria
15 Carga instalación
16 Válvula seguridad instalación 3 BAR
17 Transductor presión agua
19 Descarga caldera
20 Depósito de expansión instalación
21 Sifón descarga condensación
23 Grifo agua sanitaria (bajo pedido)
24 Grifo gas (bajo pedido)
25 Grifo ida instalación (bajo pedido)
26 Grifo retorno instalación (bajo pedido)
27 Grifo descarga calentador (bajo pedido)
28 Depósito expansión sanitario (bajo pedido)
29 Válvula seguridad calentador 7 BAR (bajo pedido)
30 Calentador por acumulación (bajo pedido)
31 Sonda calentador (SB)
CONEXIONES
R Retorno instalación
M Ida instalación
G Alimentación gas
E Entrada agua sanitaria
U Salida agua sanitaria
S3 Descarga condensación
Fig. 2
