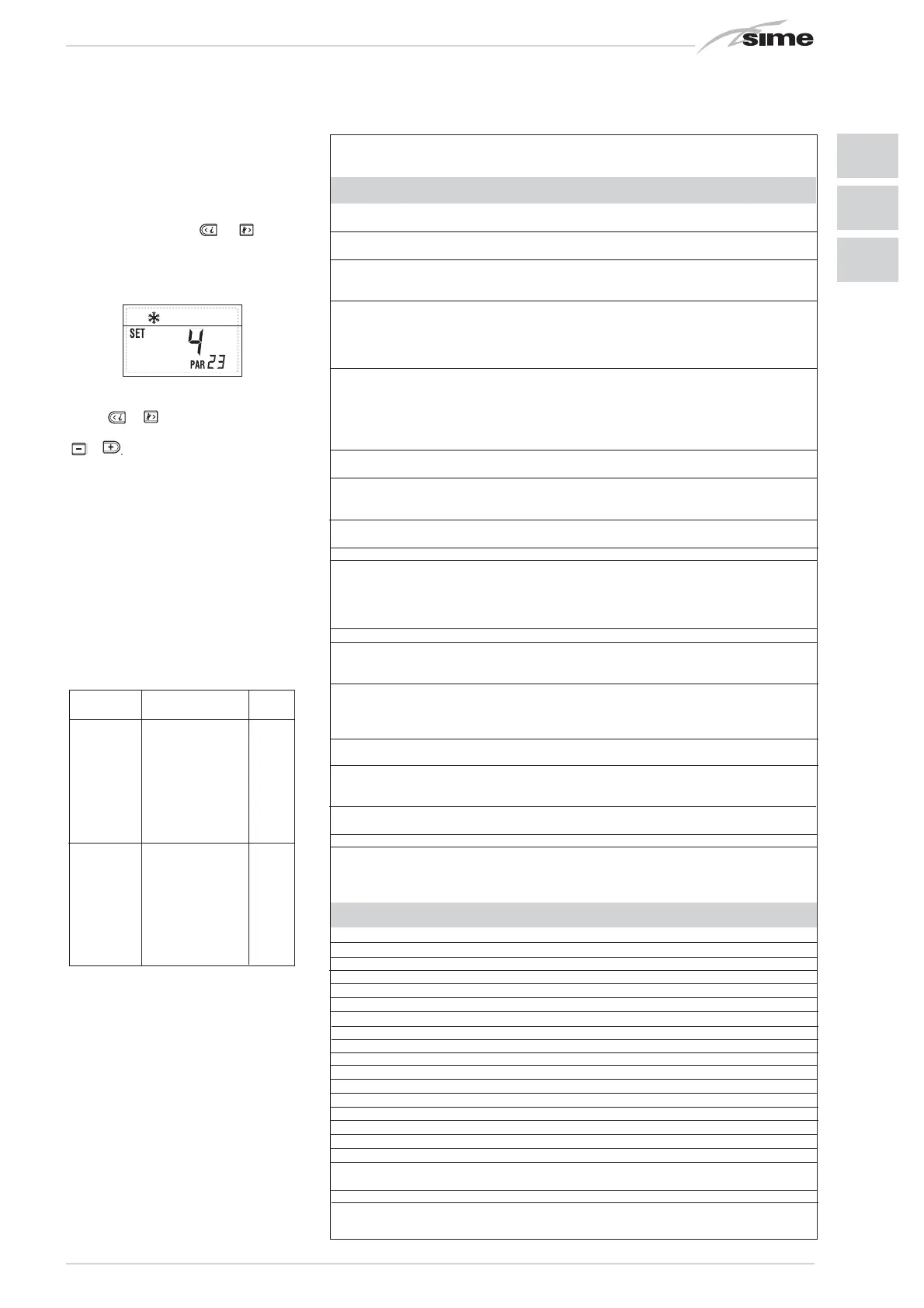

3.3 ACESSO AOS PARÂMETROS
DO TÉCNICO
DE INSTALAÇÃO
Para aceder aos parâmetros para o técni-
co de instalação pressionar contempora-
neamente as teclas e por 2
segundos (3 fig. 12). Por exemplo o parâ-
metro PAR 23 aparece no display do painel
de comando no seguinte modo:
Os parâmetros visualizam-se usando as
teclas e , e os valores introduzido-
spor defeito modificam-se com as teclas
e .
O retorno à visualização standard é feito
automaticamente passados 60 segundos
ou pressionando uma das teclas de coman-
do (2 fig. 12) excluída a tecla RESET.
3.3.1 Substituição da placa ou
RESET dos parâmetros
Caso a placa electrónica seja substituída o
restabelecida, para que a caldeira arran-
que é necessária a configuração dos PAR
1 e PAR 2 associando a cada tipologia de
caldeira os seguintes valores:
PARÂMETROS DO TÉCNICO DE INSTALAÇÃO
CONFIGURAÇÃO RÁPIDA
PAR DESCRIÇÃO RANGE UNIDADE DE PASSO SET DE
MEDIDA DEFAULT
1 Configuração combustão -- = ND = = “- -”
1 ... 31
2 Configuração hidráulica -- = ND = = “- -”
1 ... 14
3 Programador horário 2 1 = DHW + Bomba recir. = = 1
2 = DHW
3 = Bomba recirculação
4 Desactivação transdutor de pressão 0 = Desactivado = = 1
1 = Activo 0-4 BAR
2 = Activo 0-6 BAR
3 = Activo 0-4 BAR (NO ALL 09)
4 = Activo 0-6 BAR (NO ALL 09)
5 Atribuição relé auxiliar AUX 1 = Al. remoto = = 1
2 = B. Recirculação
3 = Carr. automático
4 = Alarme remoto NC
5 = Bomba de calor
6 = Válvula de zona 2
6 Barra luminosa presença tensão 0 = Desactivada = = 1
1 = Activa
7 Atribuição canais CR 73 0 = Não atribuído = = 1
1 = Instalação 1
2 = Instalação de três zonas
8 N° rotações ventilador 0,0 ... 81 rpmx100 0,1 de 0,1 a 19,9 0,0
ao Step ignição 1 de 20 a 81
9 Chaminés compridas 0 ... 20 % 1 0
10 Configuração do dispositivo ligado 1 = CR 73 = = 1
2 = CR 53
3 = RVS 43.43
4 = RVS 46.530
5 = RVS 61.843
11 Correcção dos vaores da sonda exterior -5 ... +5 °C 1 0
12 Duração retroiluminação -- = Sempre sec. x 10 1 3
0 = Nunca
1 ... 199
13 Velocidade bomba modulante -- = Nenhuma % 10 --
AU = Mod. automatic
30 ... 100 = % modulação
configurável
14 Configuração segunda entrada TA -- = Contacto TA -- -- --
5 ... 160 = Entrada 0...10VDC
15 Endereço cascata -- = Não habilitado -- 1 --
0 = Master
1 ... 7 = Slaves
16 Endereço ModBus -- = Não habilitado -- 1 --
1 ... 31 = Slaves
17 Configuração comunicação ModBus 1 ... 30 -- 1 25
19 Tipo de instalação 0 = Duas zonas -- -- 0
1 = Três zonas
SANITÁRIO - AQUECIMENTO
PAR DESCRIÇÃO RANGE UNIDADE DE PASSO SET DE
MEDIDA DEFAULT
20 Temperatura mín. aquecimento Zona 1 PAR 64 OEM ... PAR 21 °C 1 20
21 Temperatura máx. aquecimento Zona 1 PAR 20 ... PAR 65 OEM °C 1 80
22 Pendência curva aquecimento Zona 1 3 ... 40 -- 1 20
23 Temperatura mín. aquecimento Zona 2 PAR 64 OEM ... PAR 24 °C 1 20
24 Temperatura máx. aquecimento Zona 2 PAR 23 ... PAR 65 OEM °C 1 80
25 Pendência curva aquecimento Zona 2 3 ... 40 -- 1 20
26 Temperatura mín. aquecimento Zona 3 PAR 64 OEM ... PAR 27 °C 1 20
27 Temperatura máx. aquecimento Zona 3 PAR 26 ... PAR 65 OEM °C 1 80
28 Pendência curva aquecimento Zona 3 3 ... 40 -- 1 20
29 ∆t aquecimento 10 ... 40 °C 1 20
30 Tempo pós-circulação aquecimento 0 ... 199 Sec. 10 30
31 Potência máxima aquecimento 30 ... 100 % 1 100
32 Atraso ativação bomba Zona 1 0 ... 199 10 sec. 1 1
33 Atraso reacendimento 0 ... 10 Min. 1 3
34 Limiar ativação fontes integrativas -- , -10 ... 40 °C 1 “- -”
35 Antigelo caldeira 0 ... +20 °C 1 3
36 Antigelo sonda externa -5 ... +5 °C 1 -2
37 Faixa saturação -- =
Não habilitada %1100
modulação fluxómetro 0 ... 100
38 Tempo pós-circulação sanitário 0 ... 199 Sec. 1 0
39 Função anti-legionela 0 =
Não habilitada -- -- 0
(só o escaldador) 1 =
Activa
GÁS MODELO PAR 1
25 - 25 T 1
METANO 30 2
(G 20)
35 - 35 T
3
25 - 25 T 9
PROPANO
30
10
(G 31) 35 - 35 T 11
