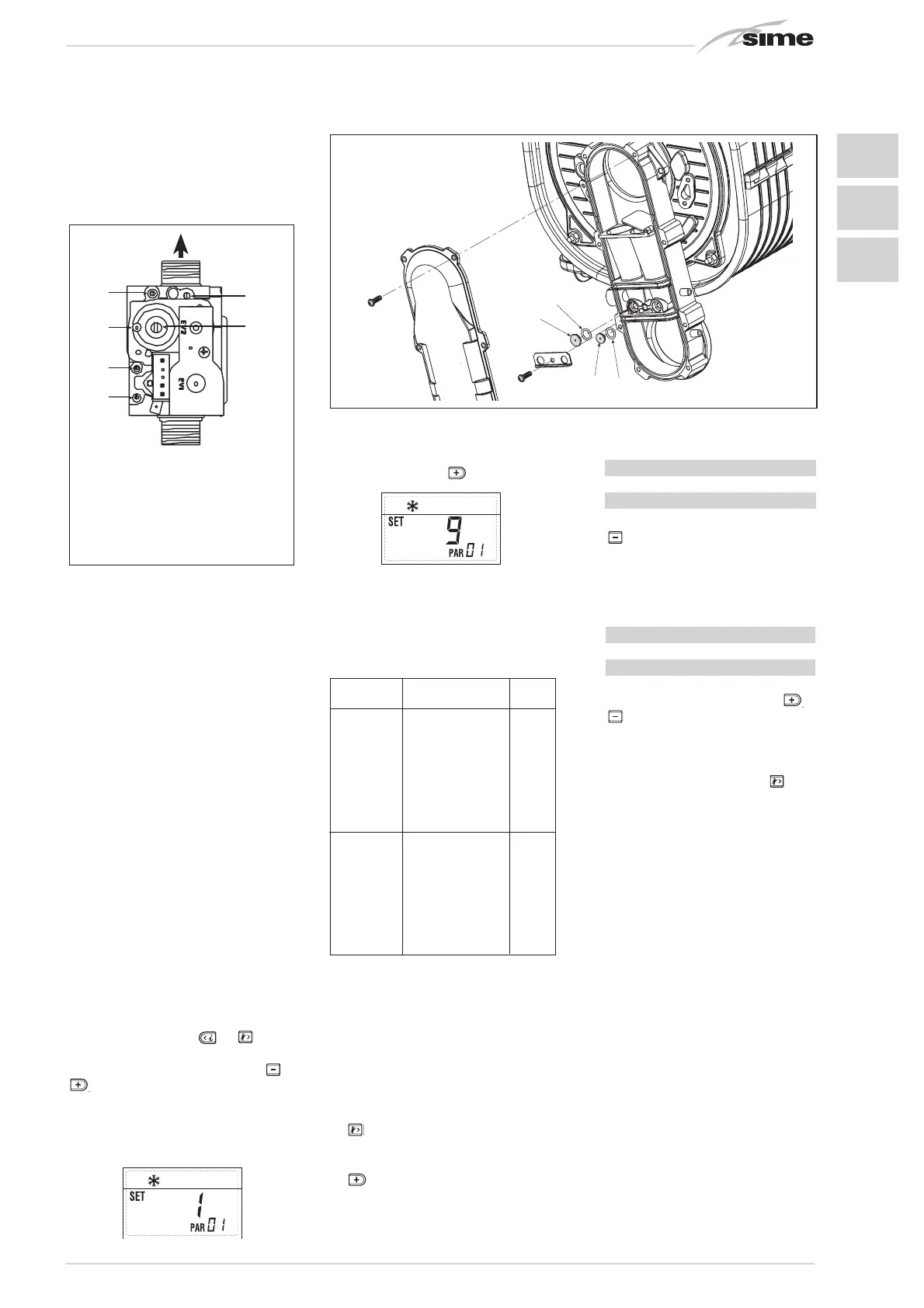

4.1 VÁLVULA GÁS (fig. 16)
A caldeira é produzida em série com válvula
de gás modelo SIT 848 SIGMA (fig. 16).
4.2
TRANSFORMAÇÃO PARA
OUTRO GÁS (fig. 17)
Esta operação deverá ser obrigatoriamente
efectuada por pessoal autorizado e usando
componentes originais Sime, sob pena de
perda da garantia.
Para passar de gás metano para GPL e vice-
versa, seguir as seguintes operações:
–
Fechar a válvula do gás.
– Substituir os dois bocais diferenciados
(1-2) e relativos oring de estanqueidade
(3) por aqueles fornecidos com o kit de
transformação. A diversidade na forma
da cabeça dos bocais evita a inversão
em fase de montagem.
–
Aplicar a tarjeta que indica a nova predi-
sposição para gás.
–
Regular as pressões máxima e mínima da
válvula de gás como especificado no
ponto 4.2.2.
4.2.1 Configuração do novo combustível
de alimentação
Para aceder aos parâmetros para o técni-
co de instalação pressionar contempora-
neamente as teclas e por 5
segundos (3 fig. 12). O valor dos parâme-
tros modifica-se através das teclas e
.
No display do painel aparecerá o parâme-
tro PAR 1. Se, por exemplo, a caldeira em
questão for uma 25 a metano (G20) apa-
recerá o SET 1.
Para transformá-la em propano (G31) se
deverá introduzir o SET 9 pressionando
repetidamente a tecla .
O retorno à visualização standard é feito
automaticamente passados 10 segundos.
Na tabela a seguir estão indicados os valo-
res de SET a introduzir em todas as ver-
sões quando se muda o gás de alimen-
tação.
4.2.2
Calibragem pressões
válvula gás
Verificar os valores de CO2 com um anali-
sador de combustão.
Sequência das operações:
1) Pressionar por alguns segundos o botão
.
2) Pressionar por alguns segundos o botão
.
3) Procurar os valores de CO2 à potência
máx. a seguir indicados agindo no par-
cializador (5 fig. 16):
4) Pressionar por alguns segundos o botão
.
5) Procurar os valores de CO2 à potência
min. a seguir indicados, agindo no para-
fusos de regulação OFF-SET (6 fig. 16):
6) Pressionar várias vezes as teclas e
para verificar as pressões; se
necessário efectuar as devidas cor-
recções.
7) Pressionar novamente a tecla para
sair da função.
4.4 DESMONTAGEM
COBERTURA (fig. 19)
Para uma fácil manutenção da caldeira é
possível desmontar completamente a
cobertura como indicado na fig. 19.
Rodar o painel de comando para a frente
para aceder aos componentes internos da
caldeira.
4.5 MANUTENÇÃO (fig. 20)
Para garantir a funcionalidade e a eficiên-
cia do aparelho é necessário, respeitando
as disposições legislativas em vigor, sub-
metê-lo a controlos periódicos; a frequên-
cia dos controlos depende da tipologia do
aparelho e das condições de instalação e
de uso. Todavia é necessário efectuar um
controlo anual por parte de pessoal técnico
autorizado.
Durante as operações de manutenção é
necessário que o pessoal técnico autori-
zado controle se o recipiente de recolha
Fig. 16
LEGENDA
1 Tomada de pressão a montante
2 Tomada de pressão intermédia
3 Entrada sinal ar (VENT)
4 Tomada de pressão a jusante
5 Parcializador
6 OFF-SET
4 USO E MANUTENÇÃO
Potência MÁX
CO
2 (Metano) CO2 (Propano)
9,3 ±0,2 10,2 ±0,3
Potência MIN
CO
2 (Metano) CO2 (Propano)
8,4 ±0,2 10,0 ±0,3
