77
ES
PT
ENG

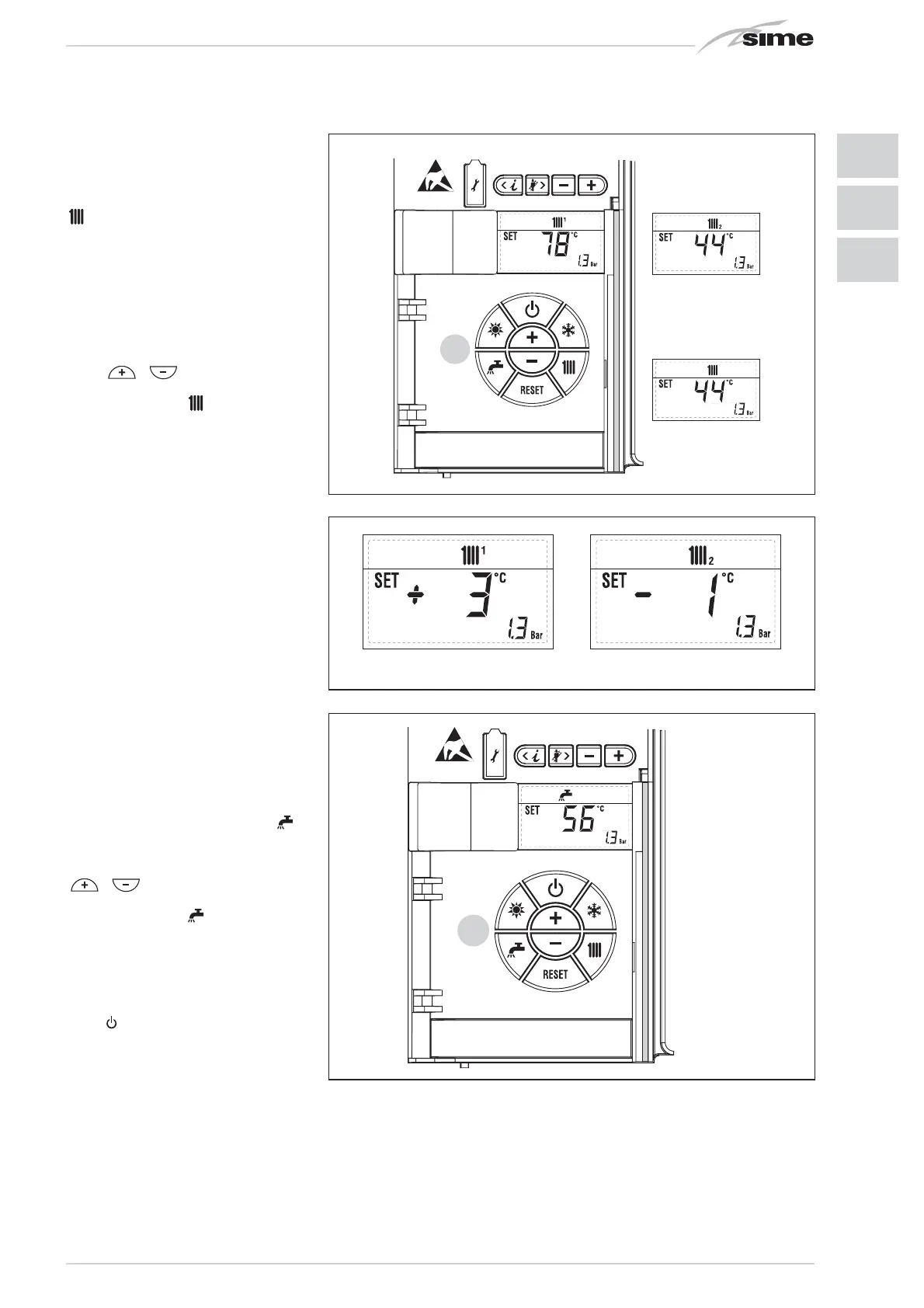

REGULAÇÂO DA TEMPERATURA
DA ÁGUA DE AQUECIMENTO (fig. 25)
Para introduzir a temperatura da água de
aquecimento desejada, pressionar a tecla
do comando (pos. 2).
Pressionando a primeira vez a tecla selec-
ciona-se o SET do circuito aquecimento 1.
Pressionando a segunda vez a tecla selec-
ciona-se o SET do circuito aquecimento 2.
Pressionando a terceira vez
a tecla seleccio-
na-se o SET
do circuito de aquecimento 3
(Três
zonas).
O display apresenta-se como indicado na
figura. Modificar os valores usando as
teclas e
.
O retorno à visualização standard é feito
pressionando a tecla ou não pressio-
nando nenhuma tecla por 10 segundos.
Regulação com sonda
exterior ligada (fig. 25/a)
Se estiver montada uma sonda exterior, o
valor da temperatura de ida é escolhido
automaticamente pelo sistema, que ade-
quará rapidamente a temperatura ambien-
te em função das variações da temperatu-
ra exterior.
Caso se deseje modificar o valor da tempe-
ratura, aumentando-o ou diminuindo-o em
relação àquele automaticamente calculado
pela placa electrónica, agir como indicado
no parágrafo anterior. O nível de correcção
diversa de um valor de temperatura pro-
porcional calculado. O display apresenta-se
como indicado na figura 25/a.
REGULAÇÃO DA TEMPERATURA
DA ÁGUA SANITÁRIA (fig. 26)
Para introduzir a temperatura da água
sanitária desejada, pressionar a tecla
do comando (pos. 2). O display se apresen-
tará como indicado na figura.
Modificar os valores usando as teclas
e
.
O retorno à visualização standard é feito
pressionando a tecla ou não pressio-
nando nenhuma tecla por 10 segundos.
DESLIGAR A CALDEIRA (fig. 24)
No caso de breves ausências pressionar a
tecla ( ) do comando (pos. 2).
O display se apresentará como indicado na
fig. 24. Deste modo deixando activas a ali-
mentação eléctrica do combustível a caldei-
ra está protegida pelos sistemas anti-gelo
e anti-bloqueio da bomba.
No caso de um prolongado período de não
utilização é aconselhável desligar a tensão
eléctrica agindo no interruptor geral da
instalação, fechar a torneira do gás e, se
estiverem previstas baixas temperaturas,
esvaziar o circuito hidráulico para evitar a
rotura das tubagens por causa do congela-
mento da água.
ANOMALIAS E SOLUÇÕES
Quando se apresenta uma anomalia de fun-
cionamento no display aparece um alarme
e a barra luminosa azul passa a vermelha.
A seguir apresentaremos as descrições
das anomalias com o relativo alarme e
solução:
ALL 02 (fig. 27/a)
Se a pressão da água determinada é
inferior a 0,5 bar, a caldeira pára e no
display aparece a anomalia ALL 02.
Restabelecer a pressão actuando no
manípulo de carga (nas vers. 25 T - 35 T
ao invés do respectivo engate de carga
montado externamente pelo instalador)
2
Circuito
riscaldamento 2
Circuito
riscaldamento 3
(impianto tre
zone)
Fig. 25
2
Fig. 26
Fig. 25/a
Circuito
aquecimento 2
Circuito
aquecimento 3
(T
rês
zonas)
