Montage / Installation 11

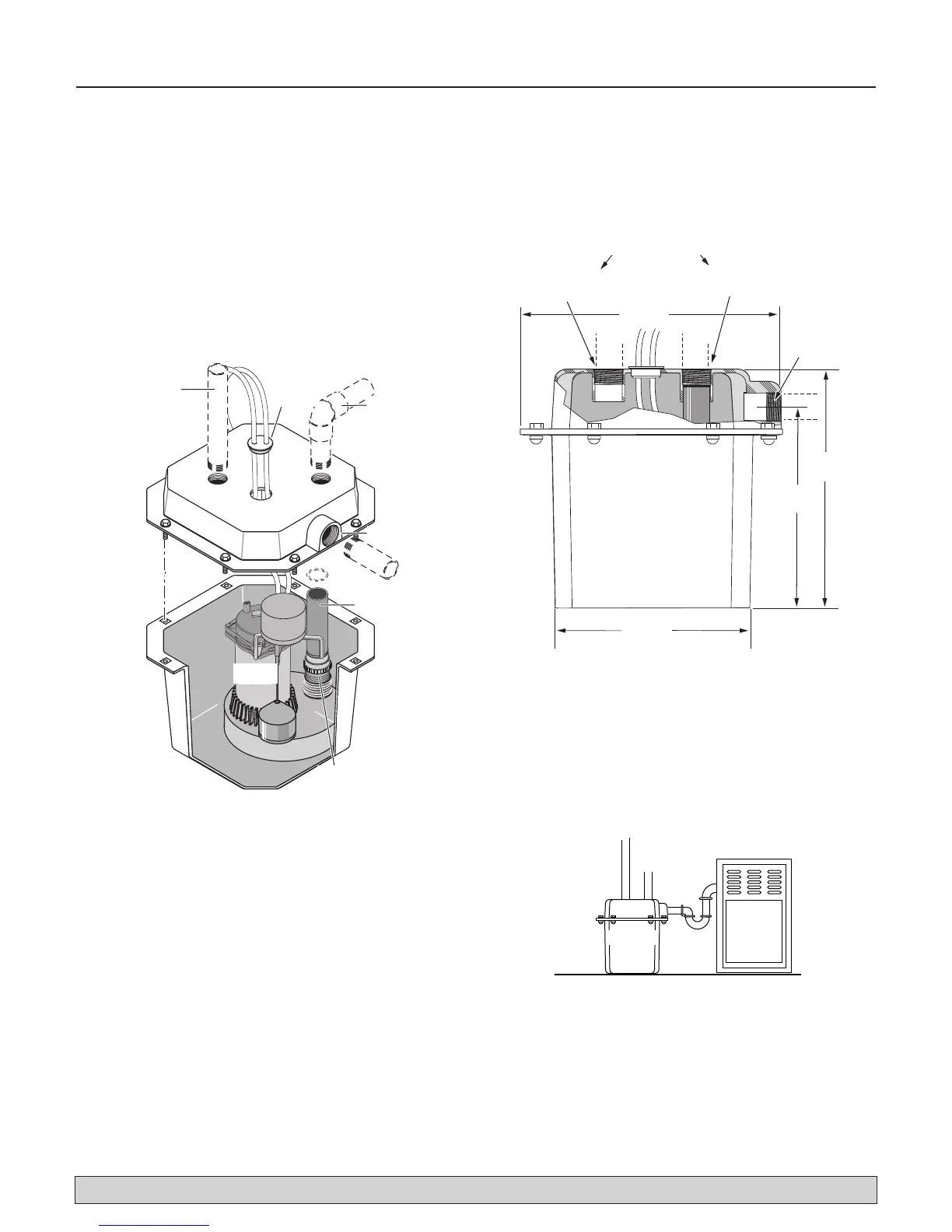

6° Opération (Voir la Figure 6)
• Aligner le couvercle avec le tuyau de refoulement et les cordons.
• Faire passer les cordons dans le trou non fileté du couvercle
du collecteur.
• Mettre le couvercle par-dessus le tuyau de refoulement.
REMARQUE : S’assurer d’avoir posé un des joints toriques à
taille carrée dans l’orifice de refoulement du couvercle. Le tuyau
de refoulement doit reposer contre ce joint pour l’immobiliser en
place.
• Faire passer les cordons dans le passe-cordons.
• Poser l’ensemble cordons et passe-cordons dans le trou non
fileté du couvercle du collecteur; ne pas tendre les cordons
en tirant dessus.
7° Opération (Voir la Figure 5)
Fixer le couvercle sur le collecteur à l’aide des vis précédemment
introduites dans le couvercle (5° opération).
IMPORTANT : Pour empêcher les fuites, s’assurer que les taquets
de positionnement des angles de le panier de collecteur sont à
l’extérieur du rebord du collecteur et qu’ils n’appuient pas contre
le rebord.
INSTALLATION (Voir la Figure 6)
Le bassin (du système) doit être positionné de façon qu’il soit le
plus bas possible par rapport à la zone à vider.
REMARQUE : S’assurer que l’arrivée dans le système est plus
basse que l’eau à pomper.
1. Brancher le tuyau d’arrivée dans l’ouverture, comme il est
illustré. Appliquer du composé résistant aux variations de
température (RTV) ou du Plasto-Joint Stik* sur les filets pour
les rendre étanches. Se reporter aux Figures 7, 8 et 9 des
pages 4 et 5 pour les installations types du système.
*Lake Chemical Co., Chicago, Illinois
Figure 6 – Dimensions du système de pompage d’évier
Tuyaux filetés dans les raccords;
ne pas visser au-delà des filets.
Évent de
1
1
⁄2 po NPT
Refoulement
de 1
1
⁄2 po NPT
Admission
de 1
1
⁄2 po NPT
34,9 cm
38,4 cm
30,5 cm
30,5 cm
Figure 7 – Installation type pour évacuer les condensats
des climatiseurs ou l’eau des déshumidificateurs
Pompe
Mise à
l’air libre
Refoulement
Clapet antiretour
Pour obtenir des pièces ou de l’aide, appeler le service à la clientèle Simer en composant le 1 800 468-7867 ou le 1 800 546-7867
Tuyau de
refoulement
