20

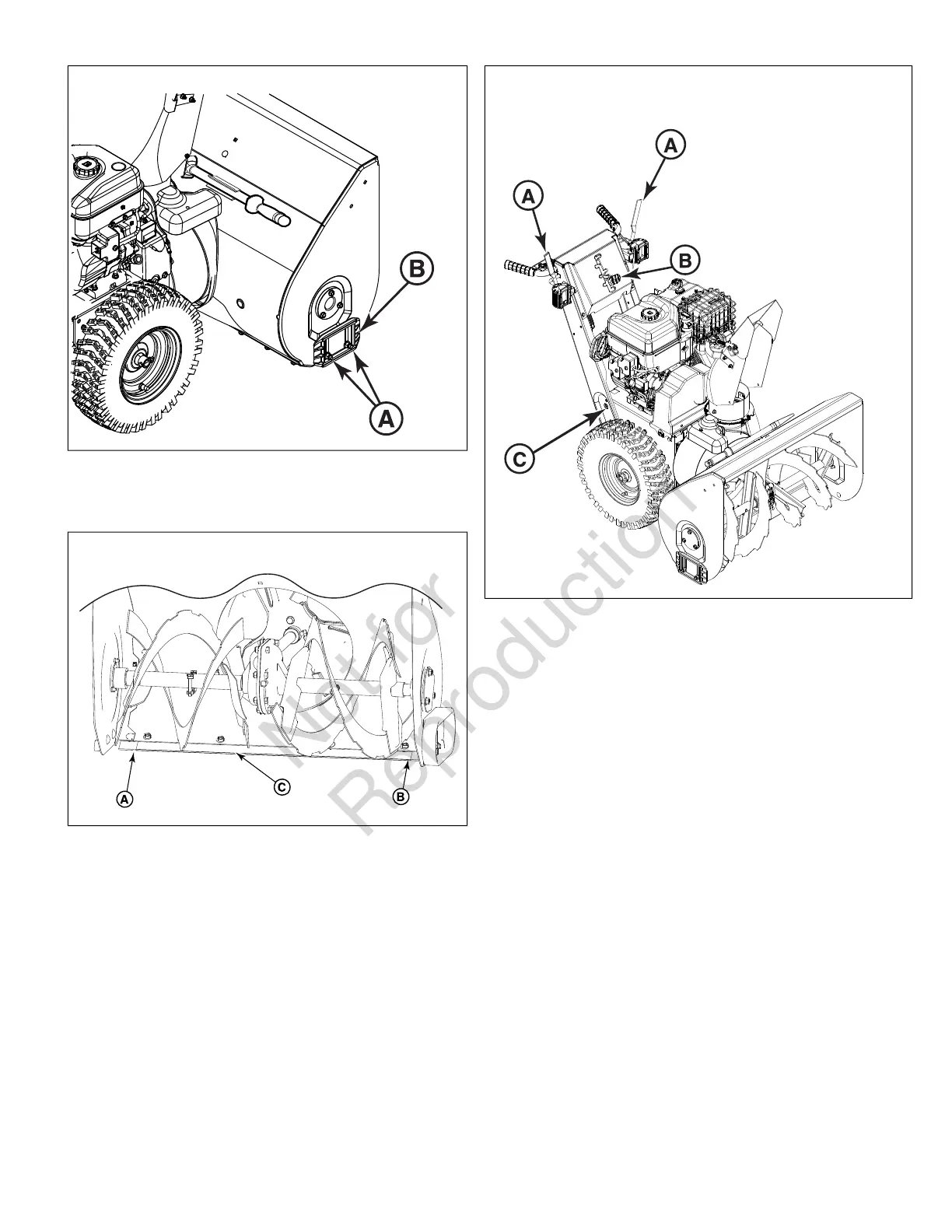

5. Debajo de cada extremo de la barra del raspador (C, Figura
21), coloque un bloque de madera (A, B) del mismo grosor
que la altura de separación necesaria.
21
6. Asegúrese de que cada zapata toque la superficie de
manera firme. Luego, ajuste los tornillos de montaje.
AVISO
Para evitar el contacto con la ahoyadora, asegúrese
de que las tuercas de montaje queden del lado de afuera de
la carcasa de la ahoyadora.
Lubricación de las varillas de la palanca
de control
1. Aplique una gota de aceite de motor limpio en los puntos
de giro (A, Figura 22) de las palancas de control.
2. Aplique una gota de aceite en los puntos de giro del selector
de velocidad (B) debajo del panel electrónico.
3. Aplique una gota de aceite en las conexiones de la varilla
de control (C) en la carcasa inferior.
22
Lubricación del conducto de descarga, del
deflector y del eje de las ruedas
1. Detenga el motor y retire la llave.
2. Aplique una capa ligera de grasa de litio en el engranaje
de rotación (A, Figura 1) en la base de conducto de
descarga.
3. Aplique una gota de aceite de motor limpio en los puntos
de giro (B) en el deflector del conducto.
4. Lubrique ambos ejes de la rueda (C) con grasa de litio.
40 www.simplicitymfg.com
