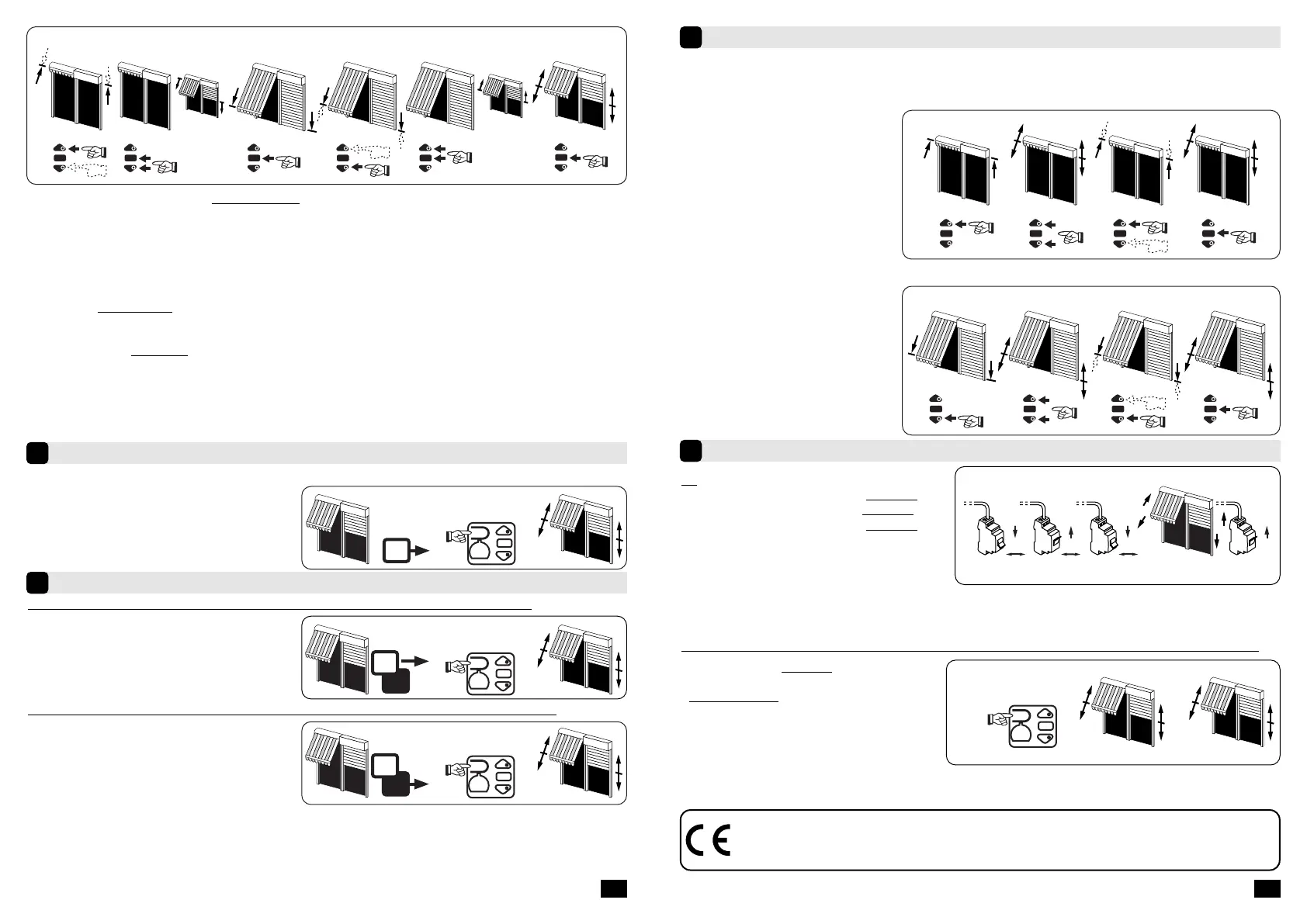

Programowanie pierwszego indywidualnego poziomu sterowania
5
m
- Jeśli nadajnik, który służył do regulacji (4.1, 4.2 i 4.3) nie może być zaprogramowany jako punkt sterowania, należy
odłączyć zasilanie napędu na 2 sekundy i wykonać operację 4.1 z nowym nadajnikiem. Następnie należy przejść do
operacji 5 dla zaprogramowania punktów sterowania. W przeciwnym razie należy przejść od razu do operacji 5.
m
- Jeżeli wyłączamy zasilanie dla kilku odbiorników, będą one wszystkie w tym trybie kasowania. Należy
zatem “wyrzucić” z tego trybu wszystkie odbiorniki, które nie będą rozprogramowywane naciskając na
przycisk ”Góra” lub ”Dół” ich nadajnika sterowania indywidualnego.
m
Operacja ta może być wykonana tylko z nadajnika, który ma być stosowany do przeprowadzania operacji wg 4.1.
Ponowna regulacja ustawienia wyłączników krańcowych
7
Kasowanie zaprogramowania i regulacji wyłączników krańcowych
8
Jeśli jest konieczna zmiana ustawień górnego i dolnego wyłącznika krańcowego należy postępować
zgodnie z poniższą instrukcją dla każdego ustawienia wyłącznika krańcowego.
PROG
≤1s
>>
- Naciskać na przycisk ”PROG” przez około 1
sekundę. Napęd wykonuje ruch obrotowy 1/2
sekundy w jednym kierunku, a następnie w drugim.
Państwa nadajnik jest teraz zaprogramowany i
steruje napędem Hz.02 w trybie stabilnym.
OFF
2s
OFF
2s
7s
5s
5s
ON ON
8.1
- Wyłączyć zasilanie odbiornika na 2 sekundy.
- Załączyć zasilanie odbiornika na 7 sekundy.
- Wyłączyć zasilanie odbiornika na 2 sekundy.
– Ponownie załączyć zasilanie odbiornika, napęd
wykonuje obroty przez 5 sekund. Napęd znajduje
się teraz w trybie kasowania zaprogramowania.
1- Ustawić napęd w wymaganym górnym punkcie zatrzymania za pomocą klawiszy “Góra” i “Dół”.
2- Nacisnąć jednocześnie przyciski “Stop” i “Dół” dla zapisania w pamięci górnego punktu zatrzymania.
Napęd zacznie się automatycznie obracać w kierunku w dół.
3- Gdy napęd osiągnie wymagany dolny punkt zatrzymania, nacisnąć “Stop”.
4- W razie potrzeby, zakończyć regulację za pomocą przycisków “Dół” i “Góra”.
5- Nacisnąć jednocześnie przyciski “Stop” i “Góra” dla zapisania w pamięci dolnego punktu zatrzymania.
Napęd zacznie się automatycznie obracać w kierunku do góry.
6- Naciskać przez 2 sekundy przycisk “Stop” aby zatwierdzić ustawienie wyłączników krańcowych: napęd
zatrzymuje się, następnie wykonuje obrót 1/2 sekundy w jednym a następnie w drugim kierunku.
2 31 45 6
2s
4.3.b
6.1 : Otworzyć pamięć odbiornika przy pomocy nadajnika sterowania indywidualnego
Programowanie nowego poziomu sterowania (indywidualne, grupowe lub ogólne)
6
PROG
≥3s
>>
- Naciskać przez około 3 sekundy przycisk “PROG”
zaprogramowanego wcześniej nadajnika sterowania
indywidualnego. Napęd wykonuje ruch obrotowy 1/2
sekundy w jednym kierunku, a następnie w drugim.
PROG
≤1s
>>
- Naciskać przez około 1 sekundę na przycisk
“PROG” nowego nadajnika. Napęd wykonuje ruch
obrotowy przez 1/2 sekundy w jednym kierunku, a
następnie w drugim.
6.2 : Zatwierdzić dokonaną czynność z nowego nadajnika, który chcemy zaprogramować
PROG
≥7s
>> >>
- Naciskać ponad 7 sekund przycisk “PROG”
nadajnika sterowania indywidualnego.
Przyciskać dalej
aż do momentu gdy napęd
wykona pierwszy obrót 1/2 sekundy w
jednym, następnie w drugim kierunku, po
czym kilka sekund później drugi obrót 1/2
sekundy w obu kierunkach.
8.2 - Następnie, należy potwierdzić skasowanie danego napędu za pomocą nadajnika indywidualnego następująco:
- Jeśli Państwa nowy poziom sterowania jest sterowaniem grupowym: należy powtórzyć operacje 6.1 i 6.2
dla każdego napędu grupy.
- Jeśli Państwa nowy poziom sterowania jest
sterowaniem ogólnym: należy powtórzyć operacje 6.1 i 6.2
dla każdego napędu instalacji.
- Aby usunąć nadajnik z pamięci nadajnika: wykonać operacje 6.1 poczynając od nadajnika sterowania
indywidualnego i operację
6.2 poczynając od nadajnika do usunięcia.
Zmiana ustawienia górnych wyłączników krańcowych
321 4
2s5s
Zmiana ustawienia dolnych wyłączników krańcowych
3 4
2s
21
5s
1- Za pomocą przycisków ”Góra” lub
”Dół” nadajnika sterowania
indywidualnego ustawić napęd w
końcowym położeniu.
2- Naciskać jednocześnie przyciski
“Góra” i “Dół” przez 5 sekund.
napęd wykonuje obrót przez 1/2
sekundy w jednym, a następnie w
drugim kierunku.
3- Zakończyć regulację za pomocą
przycisków “Dół” i “Góra” aby
uzyskać wymagane ustawienie
wyłącznika krańcowego.
4- Naciskać 2 sekundy na klawisz
“Stop”. Napęd wykonuje obrót 1/2
sekundy w jednym a następnie w
drugim kierunku, nowe ustawienie
wyłącznika krańcowego jest
zapamiętywane.
Firma SIMU oświadcza niniejszym, że aparat “T5Hz.02” jest zgodny z istotnymi wymaganiami oraz innymi
odnośnymi postanowieniami dyrektywy 1999/5/CE. Deklaracja zgodności jest do Waszej dyspozycji na stronie
internetowej : www.simu.fr, rubryka “Normy”. Może on być użytkowany w Unii Europejskiej, w Szwajcarii.
Pamięć odbiornika jest teraz całkowicie wykasowana. Należy zaprogramować odbiornik od nowa.
