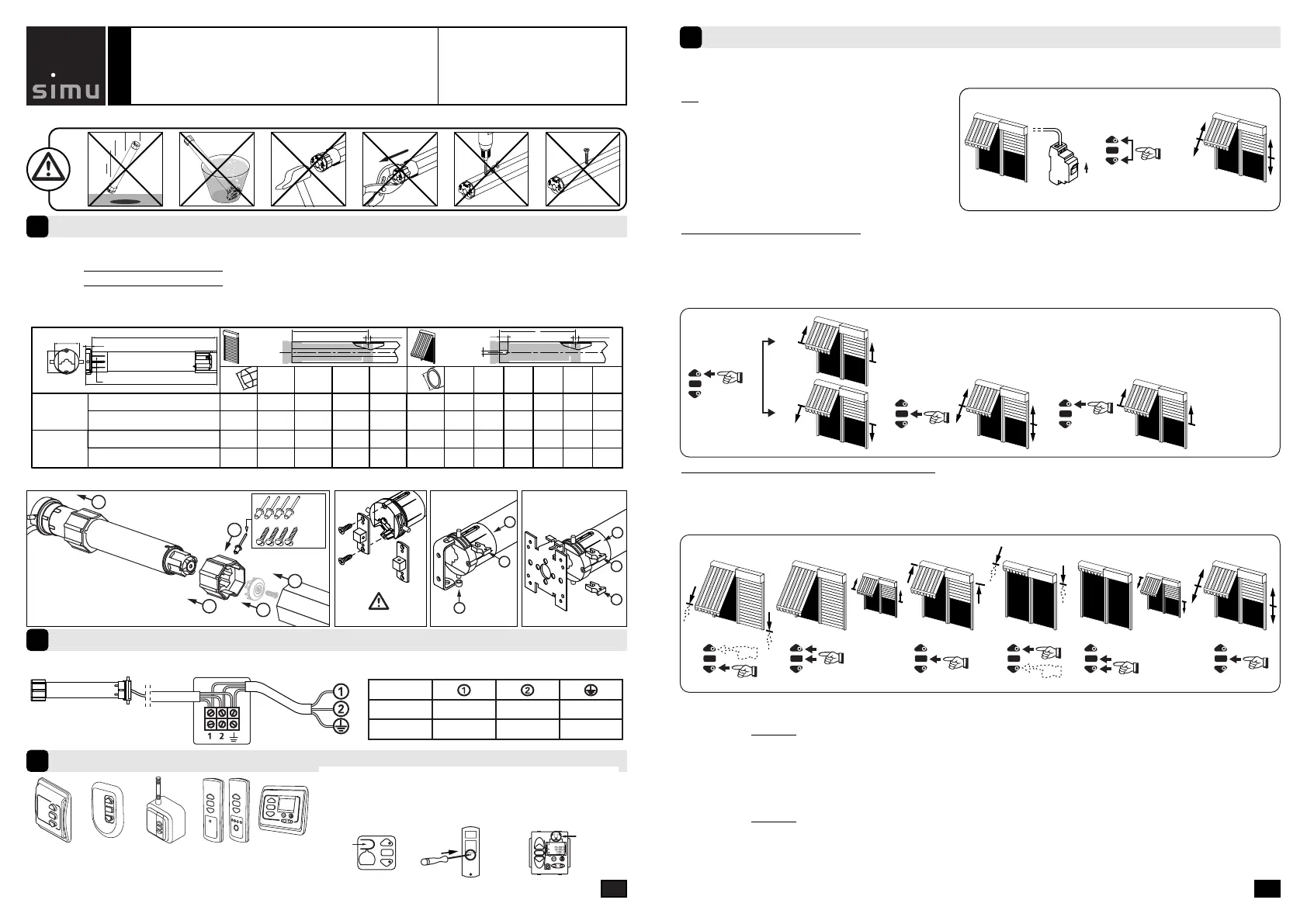

Montáž
47
47
47
47
660
590
660
5
5
5
673
603
673
693
623
693
47
47
47
590 5 603 623 47 590
660
590
660
5
5
5
26
26
26
4,2
4,2
4,2
673
603
673
693
623
693
5 26 4,2 603 623
T
min.
A
(mm)
ØB
(mm)
L1
(mm)
L2
(mm)
Ø
min.
A
(mm)
ØB
(mm)
C
(mm)
D
(mm)
L1
(mm)
L2
(mm)
L1
L2
4
20
55
48*
*
:35Nm max.
A
4xØB /90°
T5Hz.02
230V-50Hz
508-17
510-17 515-17 520-17
525-17 535-17 550-12
T5Hz.02
120V-60Hz
505-35
510-35 515-18 525-18
530-12 535-18 550-12
A
C
D
4xØB /90°
T5 Hz.02
Motory pro ovládání rolet s vestavěným přijímačem a
nastavením koncových dorazů pomocí vysílače.
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Přečtěte si pozorně návod.
5010945B
CZ
1
Kabeláž
2
Kompatibilní vysílače
3
m
- Doporučení:
Nastavení koncových dorazů
4
m
Pokud je v budově instalováno více motorů, je nutné, aby při provádění operace 4.1 byl napájen pouze
jeden motor. V opačném případě hrozí, že při programování může dojít k vzájemnému ovlivňování.
m
Nastavení koncových poloh navinutí a rozvinutí rolety / markýzy může být provedeno dvojím způsobem:
- Uložení nejprve koncové polohy rozvinutí a potom navinutí: proveďte operaci 4.3.a
- Uložení nejprve koncové polohy navinutí a potom rozvinutí: proveďte operaci 4.3.b
m
Doporučujeme provést instalaci tak, aby u každého motoru bylo možné individuálně vypnout napájení (rozpojovací krabice nebo rozpojovací pouzdro s trubičkovou pojistkou odpovídajícího výkonu!
).
- Příprava montážních otvorů v hřídeli:
- Montáž
- Dodržujte minimální vzdálenost 20 cm mezi dvěma motory Hz.02
- Dodržujte minimální vzdálenost 30 cm
mezi motory Hz.02 a vysílačem Hz
- Používání vysílacího zařízení pracujícího na stejném kmitočtu (433,42MHz) může zhoršit spolehlivost našeho zařízení (např. bezdrátová sluchátka ).
- Umístěte vysílač v dostatečné vzdálenosti od kovových dílů, které by mohly ovlivnit jeho výkon.
230V-50Hz
(N)
(PE)
modrý hnědý
žlutozelený
T5Hz.02
120V-60Hz
bílý černý
zelený
1
2
3
5
4
Ø4,8 x 10
Ø5 x 10
ACIER-STEEL-STAHL-ACERO-ACCIAIO
1 2 43 5
Dosah vysílačů:
Obr. 1,2,4, a 5: 20m při standardnich podmínkách.
Obr. 3: 40m při standardnich podmínkách.
I Umístění tlačítka “PROG” na vysílačích Hz:
1/4 2/4
4.1
- Připojte napájení.
- Na vybraném vysílači Hz stiskněte zároveň
tlačítka “nahoru” a “dolů”. Motor cuknutím na
obě strany potvrdí přijetí vysílače. Použitý
vysílač nyní ovládá daný motor Hz.02 v
“nestabilním” režimu.
Přejděte k bodu 4.2.
>>
>>
3s
a OK
>>
>>
>> 4.3
>>
OK >> 4.3
b
4.2 – Nastavení směru otáčení
Stisknete li na vysílači tlačítko “nahoru” a motor se otáčí:
a- správným směrem, přejděte k bodu 4.3.
b- ve směru “dolů”, stiskněte na 3 s tlačítko “stop” Motor cuknutím na obě strany potvrdí změnu směru
otáčení. Přejděte k bodu 4.3.
1- Pomocí tlačítek “nahoru“ a “dolů“ nastavte motor na požadovaný spodní koncový doraz (rozvinutí).
2- Stiskněte zároveň tlačítka “stop” a “nahoru“, aby se do paměti uložil spodní koncový doraz. Motor se
automaticky začne otáčet ve směru “nahoru“ (navinutí).
3- Tlačítkem “stop” zastavte motor v horní požadované pozici.
4- Pokud je nutné, můžete nastavení doladit pomocí tlačtek “nahoru” a “dolů”.
5- Stiskněte zároveň tlačítka “stop” a “dolů, aby se do paměti uložil horní koncový doraz . Motor se
automaticky začne otáčet ve směru dolů (rozvinutí).
6- Poté stiskněte na 2 s tlačítko “stop”. Tím potvrdíte nastavení koncových poloh. Motor se zastaví a
cuknutím na obě strany potvrdí správnost nastavení.
4.3: Nastavení koncových poloh do paměti.
4.3.a
1: standardní vysílač Hz
2: přenosný vysílač Hz
3:
vysílač Hz se zvýšeným dosahem.
4: vysílače Hz 1-5 kanálů
5: časový spínač Hz
