Simu T5 Hz.02 Manual

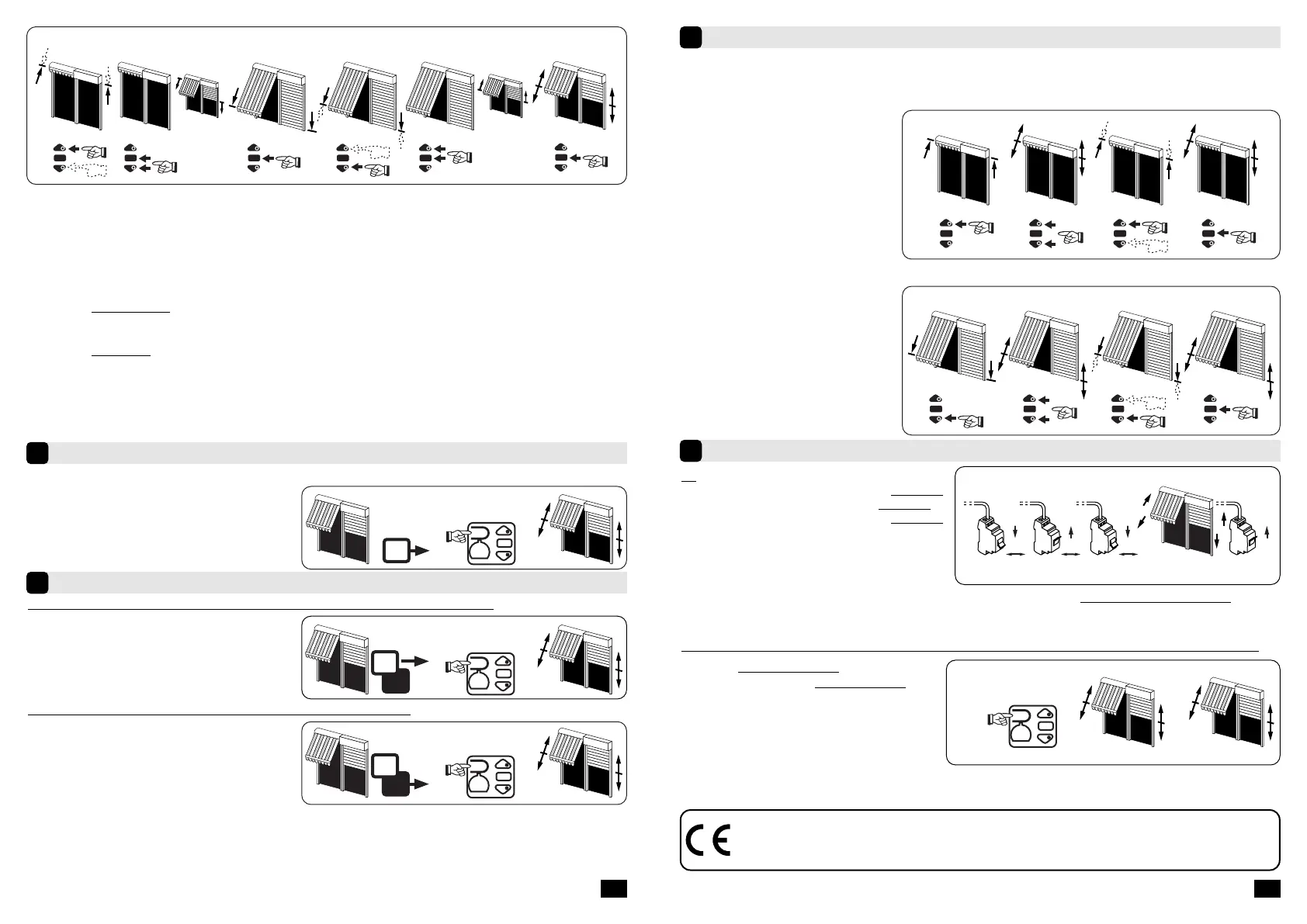

Programmation du premier point de commande individuelle
5
m
- Si l’émetteur qui a servi aux réglages (4.1, 4.2 et 4.3) ne doit pas être programmé comme point de commande, couper
l’alimentation du moteur durant 2 secondes et effectuer l’opération 4.1 avec un nouvel émetteur puis passer à
l’opération 5 pour la programmation des points de commande. Dans le cas contraire, passer directement à l’opération 5
m
- Si vous intervenez sur l’alimentation de plusieurs moteurs, ils seront tous dans ce mode. Il
convient donc “d’éjecter” de ce mode tous les moteurs non concernés par cette modification en
appuyant sur une touche de commande d’un émetteur programmé.
m
- Cette opération ne peut être effectuée que depuis l’émetteur ayant effectué l’opération 4.1.
Ré-ajustement des positions de fins de course
7
Annulation de la programmation et des réglages de fins de course
8
Si une modification des positions fins de course haut et bas est nécessaire, procéder comme indiqué
ci-dessous pour chaque position de fin de course.
PROG
≤1s
>>
- Appuyer environ 1 seconde sur la touche “PROG”
de l’émetteur. Le moteur effectue une rotation
d’1/2 seconde dans un sens puis dans l’autre.
Votre émetteur est maintenant programmé et
commande le moteur Hz.02 en mode stable.
OFF
2s
OFF
2s
7s
5s
5s
ON ON
8.1
- Couper l’alimentation du moteur pendant 2 secondes.
- Mettre le moteur sous tension pendant 7 secondes.
- Couper l’alimentation du moteur pendant 2 secondes.
- Rétablir l’alimentation du moteur. Celui-ci effectue
une rotation dans un sens quelconque pendant 5
secondes. Le moteur se trouve maintenant en
mode annulation de la programmation.
1- Positionner le moteur sur le point d’arrêt haut souhaité à l’aide des touches “montée” et “descente”.
2- Appuyer simultanément sur les touches “stop” et “descente” pour mémoriser le point d”arrêt haut. Le
moteur se met automatiquement en rotation en descente.
3- Lorsque le moteur arrive au point d’arrêt bas souhaité, appuyer sur “stop”.
4- Si nécessaire, affiner le réglage à l’aide des touches “descente” et “montée”.
5- Appuyer simultanément sur les touches “stop” et “montée” pour mémoriser le point d’arrêt bas. Le moteur
se met automatiquement en rotation en montée.
6- Appuyer 2 secondes
sur la touche “stop” pour valider les réglages fins de course, le moteur s’arrête puis
effectue une rotation d’1/2 seconde dans un sens puis dans l’autre.
2 31 45 6
2s
4.3.b
6.1 : Ouvrir la mémoir
e du moteur depuis l’émetteur de commande individuelle
Programmation d’un nouveau point de commande (individuelle, groupe ou générale)
6
PROG
≥3s
>>
- Appuyer environ 3 secondes sur la touche
“PROG”de l’émetteur de commande
individuelle. Le moteur effectue une rotation
d’1/2 seconde dans un sens puis dans l’autre.
PROG
≤1s
>>
- Appuyer environ 1 seconde sur la touche
“PROG” du nouvel émetteur. Le moteur effectue
une rotation d’1/2 seconde dans un sens puis
dans l’autre.
6.2 : Valider l’opération depuis le nouvel émetteur à programmer
PROG
≥7s
>> >>
- Appuyer plus de 7 secondes sur la touche
“PROG” de l’émetteur. Maintenir l’appui
jusqu’à ce que le moteur effectue une
première rotation d’1/2 seconde dans un sens
puis dans l’autre, puis quelques seconde plus
tard une seconde rotation d’1/2 seconde dans
les deux sens.
8.2 - Ensuite valider l’annulation de la programmation du moteur concerné depuis l’émetteur de commande individuelle
- Si votre nouveau point de commande est une commande de groupe : répéter les opérations 6.1 et 6.2
pour chaque moteur du groupe.
- Si votre nouveau point de commande est une commande générale : répéter les opérations 6.1 et 6.2
pour chaque moteur de l’installation.
- Pour supprimer un émetteur de la mémoire du moteur : Effectuer les opérations 6.1 depuis
l’émetteur de commande individuelle et l’opération
6.2 depuis l’émetteur à supprimer.
Ré-ajustement des positions de fins de course haut
321 4
2s5s
Ré-ajustement des positions de fins de course bas
3 4
2s
21
5s
1- A l’aide de l’émetteur de la
commande individuelle, faire tourner
le moteur jusqu’à sa position fin de
course.
2- Appuyer simultanément sur les
touches “montée” et “descente”
pendant 5 secondes. Le moteur
effectue une rotation d’1/2 seconde
dans un sens puis dans l’autre.
3- Affiner le réglage à l’aide des touches
“descente” et “montée” pour
obtenir la position de fin de course
souhaitée.
4- Appuyer 2 secondes sur la touche
“stop”. Le moteur effectue une
rotation d’1/2 seconde dans un sens
puis dans l’autre, la nouvelle position
de fin de course est mémorisée.
Par la présente SIMU déclare que l’appareil “T5Hz.02” est conforme aux exigences essentielles et
autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à
votre disposition à l’adresse internet : www.simu.fr, rubrique “Normes”. Utilisable en UE, C
La mémoire du moteur est maintenant complètement vidée. Effectuer de nouveau la programmation
complète du moteur.
3/4 4/4
