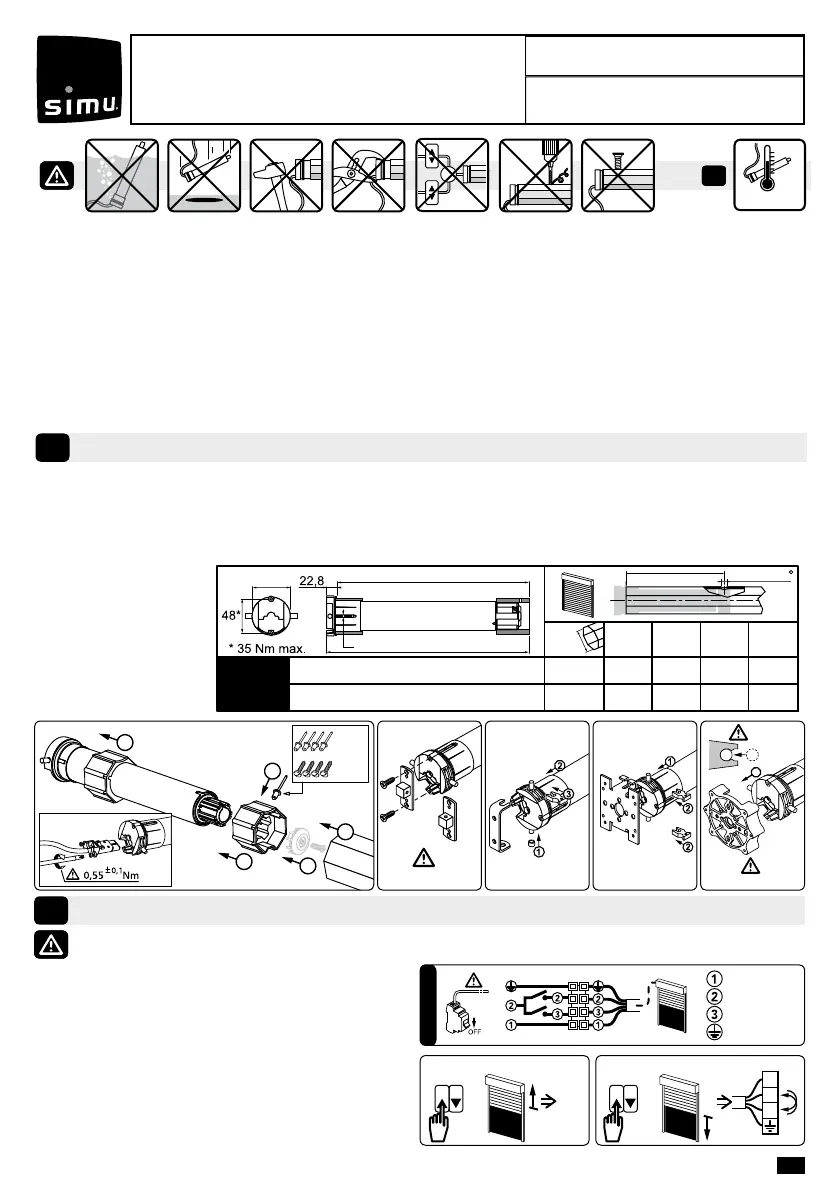

Instalación
1
-20°C / +60°C
Este manual se aplica a todos los motores T5E cuyas versiones se encuentran disponibles en el catálogo en vigor.
Ámbito de aplicación: Los motores T5E están diseñados para automatizar todos los tipos de persianas enrollables. El instalador,
profesional del motor y de la automatización de la vivienda, debe asegurarse de que la instalación del producto automatizado una vez
instalado respete las normas vigentes en el país donde vaya a utilizarse y las normas sobre persianas enrollables EN 13659.
Responsabilidad: Antes de instalar y utilizar a motorización, lea atentamente este manual. Además de las instrucciones descritas
en este manual, deben respetarse las normas detalladas en el documento adjunto Normas de seguridad. La motorización debe ser
instalada por un profesional de la motorización y de la automatización de la vivienda, de conformidad con las instrucciones propor-
cionadas por SIMU y con la normativa aplicable en el país donde vaya a utilizarse. Se prohíbe cualquier uso de la motorización fuera
del ámbito de aplicación anteriormente descrito. Ello conllevaría, como todo incumplimiento de las instrucciones que guran en este
manual y en el documento adjunto Normas de seguridad, la exclusión de toda responsabilidad por parte de SIMU y la anulación de la
garantía. El instalador debe informar a sus clientes de las condiciones de uso y de mantenimiento de la motorización y debe entregarles
las instrucciones de uso y de mantenimiento, así como el documento adjunto Normas de seguridad, tras la instalación de la motori-
zación. Cualquier operación del Servicio posventa que deba realizarse en la motorización requiere la intervención de un profesional
de la motorización y la automatización de la vivienda. Para resolver cualquier duda que pudiera surgir durante la instalación del motor
o para obtener información adicional, póngase en contacto con uno de los agentes de SIMU o visite la página web www.simu.com.
Instrucciones que debe seguir obligatoriamente el profesional de la motorización y la automatización del hogar que efectúe
la instalación de la motorización:
- Las modalidades de instalación eléctrica se describen en las normas nacionales o en la norma IEC 60364.
- En caso de que los cables deban atravesar una pared metálica, deben protegerse y aislarse con un manguito o una vaina.
- El cable de la motorización es desmontable. Si está deteriorado, sustitúyalo por otro idéntico. Sólo Personal calicado podrá efectuar
la conexión del cable al motor. El conector deberá montarse sin dañar los contactos. Se deberá garantizar la continuidad de tierra.
Ajuste de los nales de carrera
2
47
47 659 5 672 695
585 5 598 621
T
min.
A
(mm)
ØB
(mm)
L1
(mm)
L2
(mm)
A
4xØB / 90
T5E
230V~50Hz
08/17 • 10/17 • 15/17
20/17 • 25/17 • 35/17 • 50/12
L1
L2
4
55
IP44
Azul
Marrón
Negro
Verde/amarillo
PE
L
N
230V~50Hz
230V~50Hz
Perforación del tubo:
Montaje:
2.1. Conectar el motor al interruptor de maniobra
(ref.: 2006024). Este interruptor es especíco para
los motores T5E / T5E-SP / T6E-SP. No utilizarlo en
ningún caso con otro motor!
2.2. Comprobación del sentido de rotación:
- Conectar el interruptor a la red eléctrica y luego pulsar en ▲:
1- Si el eje gira en el sentido de "subida", pasar a la etapa 2.3.
2- Si el eje gira en el sentido de "bajada", invertir los hilos Marrón
(2) y negro (3) del motor, y reanudar el test.
Durante las operaciones de ajuste de los nales de carrera, el funcionamiento del motor tendrá un retraso de 1 segundo.
2
3
1
5
4
Ø4,8 x 10
Ø5 x 10
ACERO
1/3
ES- Traducción del manual original
5013732H
SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 70103 Arc-Les-Gray CEDEX – FRANCE
RCS VESOUL B 425 650 090 SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
T5E
(230V~50Hz)
i
