Simu T5E User Manual

1
>>
0,5s
2
+ >>
≥3s
>>
6s max.
≥3s
>>
≥3s
>>

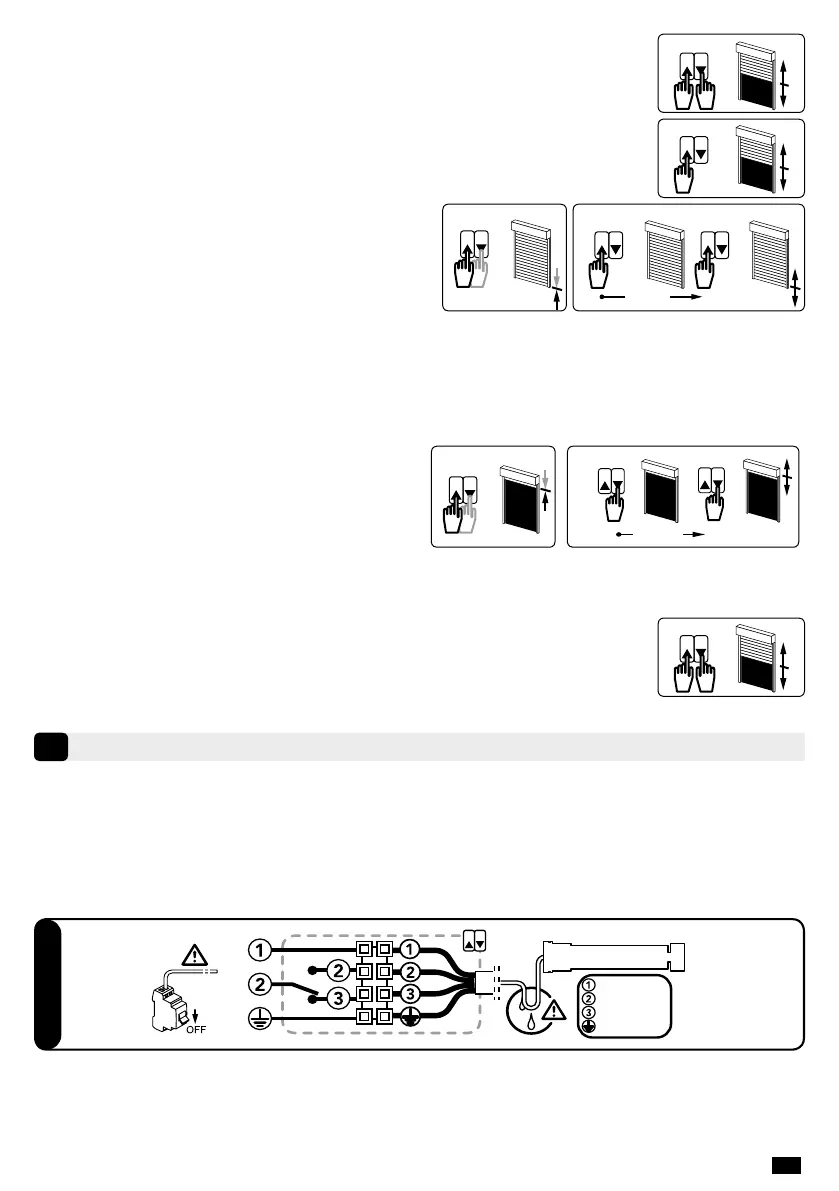

2.5 - Enregistrement du n de course bas :
L’utilisation de verrou (VAR, VAS, EASYLINK, OctoEasy) permet
le réglage automatique du n de course bas. Dans ce cas,
passer directement à l’étape 2.6. Si ce n’est pas le cas :
1- Positionner le moteur sur le point d’arrêt bas souhaité avec
les touches▲ et ▼
2- Pour mémoriser le n de course bas, faire 2 appuis successifs
sur la touche ▲:
- 1
er
appui d’une durée de 1/2s. sans obtenir de rotation du moteur.
- 2
nd
appui d’une durée supérieure à 3s. an d’obtenir une courte rotation du moteur dans un sens puis dans l’autre*.
Passer à l’étape 2.6.
2.3. Ouverture du mode réglage des ns de course :
- Appuyer simultanément sur ▲ et ▼ pendant 3 s. Le moteur effectue une courte rotation dans un
sens puis dans l’autre*. Passer à l’étape 2.4.
2.4. Initialisation de l’arrêt sur obstacle :
- Appuyer sur ▲ pendant 3 s. Le moteur effectue une courte rotation dans un sens puis dans
l’autre*. Passer à l’étape 2.5.
1
>>
0,5s
2
>>
≥3s
>>
6s max.
+
2.6. Enregistrement du n de course haut : L’utilisation de butée sur la lame nale permet le réglage automatique du n
de course haut en fonction du blocage fourni par les butées. Dans ce cas, passer directement à l’étape 2.7. Si ce n’est
pas le cas :
2- Pour mémoriser le n de course Haut, faire 2 appuis
successifs sur la touche ▼:
- 1
er
appui d’une durée de 1/2s. sans obtenir de rotation
du moteur.
- 2
nd
appui d’une durée supérieure à 3s. an d’ obtenir
une courte rotation du moteur dans un sens puis dans l’autre*.
Passer à l’étape 2.7.
≥3s
>>
2.7. Validation des réglages :
- Appuyer simultanément sur ▲ et ▼ pendant plus de 3 s. Le moteur effectue une courte rotation dans
un sens puis dans l’autre*. Après l’opération 2.7 les réglages sont terminés. Le fonctionnement du
moteur n’est plus retardé par rapport à la commande. Vous pouvez maintenant connecter le moteur sur
l’inverseur dénitif (§3).
* Maintenir l’appui jusqu’à ce que le moteur ait effectué une rotation dans les deux sens.
- Attention au sens de rotation des moteurs (§2.2).
- Utilisation obligatoire d’un inverseur interdisant d’actionner simultanément les touches ▲ et ▼.
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur.
- Longueur maxi. du câble entre le point de commande et le moteur : 50 mètres.
- Dans le cas d’une utilisation du moteur avec une commande type KNX / EIB, nous consulter.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
- Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF alors installer le câble dans un
conduit résistant aux UV, par exemple sous goulotte.
Câblage dénitif
3
Bleu
Marron
Noir
Vert/jaune
PE
L
N
T5E
230V~50Hz
2/3
1- Positionner le moteur sur le point d’arrêt Haut souhaité
avec les touches▲ et ▼.
