Simu T5E User Manual

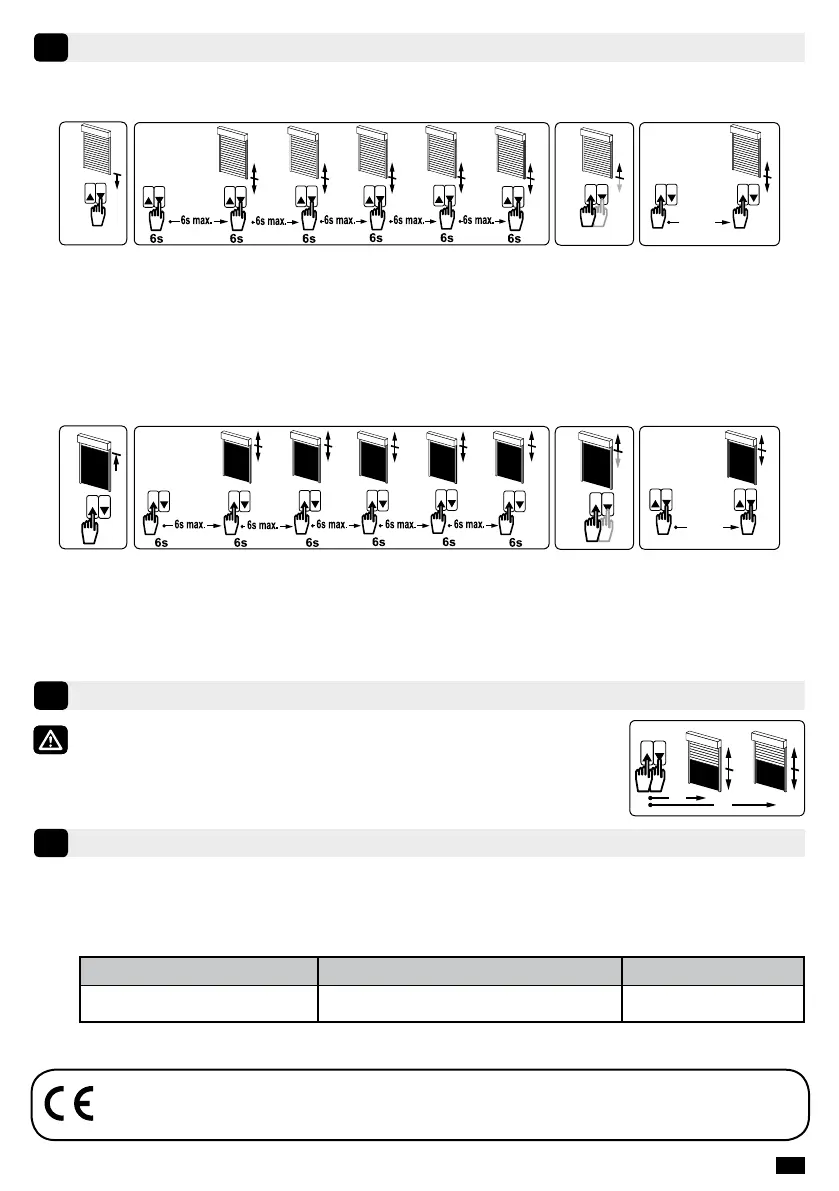

4.1. Justieren der unteren Endlage:
Bei der vollautomatischen Endlageneinstellung (mit feste Wellenverbinder) erfolgt die Justierung der Endlagen automatisch
(alle 60 Zyklen). In diesem Fall die Operationen unten nicht durchführen.
1. Positionieren Sie den Motor auf den untere Abschaltpunkt, den Sie im Schritt §2.5 mit der Taste Ab geregelt haben.
2. Drücken Sie die Taste Ab 6 Mal hintereinander jeweils 6 Sek. lang. Nach dem 2
ten
, 3
ten
, 4
ten
, 5
ten
und 6
ten
Mal führt der
Motor eine kurze Drehung in die eine, dann in die andere Richtung aus*.
3. Positionieren Sie den Motor auf die neue gewünschte untere Lage mit den Tasten Auf und Ab.
4. Bestätigen Sie die neue Endposition, indem Sie die Taste Auf 2 Mal hintereinander drücken. 1. Druck: 0,5 Sek. lang ohne
Motordrehung, 2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.
Neueinstellung der Endbegrenzung
4
3
1
0,5s >3s
4
+
6s max.
2
>>
>>
>>
>>
>>
>>
3/3
4.2. Justieren der oberen Endlage:
Bei der vollautomatischen Endlageneinstellung (mit Stoppern an der Endscheine) erfolgt die Justierung der Endlagen
automatisch (alle 60 Zyklen). In diesem Fall die Operationen unten nicht durchführen.
1. Positionieren Sie den Motor auf den obere Abschaltpunkt, den Sie im Schritt §2.6 mit der Taste Auf geregelt haben.
2. Drücken Sie die Taste Auf 6 Mal hintereinander jeweils 6 Sek. lang. Nach dem 2
ten
, 3
ten
, 4
ten
, 5
ten
und 6
ten
Mal führt der
Motor eine kurze Drehung in die eine, dann in die andere Richtung aus*.
3. Positionieren Sie den Motor auf die neue gewünschte obere Lage mit den Tasten Auf und Ab.
4. Bestätigen Sie die neue Endposition, indem Sie die Taste Ab 2 Mal hintereinander drücken. 1. Druck: 0,5 Sek. lang ohne
Motordrehung, 2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.
- Verbinden Sie den Motor mit dem Einstellschalter (§2.1).
- Drücken Sie die Tasten Auf und Ab gleichzeitig über 7 Sekunden lang. Der Motor führt eine
kurze Drehung in die eine, dann in die andere Richtung aus und wenige Sekunden später
eine zweite Drehung in die 2 Richtungen*. Nach diesem Schritt kehrt der Motor in seine
werkseitig denierte Konguration zurück. Wiederholen Sie die Schritte des Abschnitts 2.
Rückgängigmachen der Endlageneinstellung
5
2s
7s
>7s
>> >>
3
1
0,5s >3s
4
+
6s max.
2
>>
>>
>>
>>
>>
>>
Anwendung und Wartung
6
- Für diesen Antrieb sind keine Wartungsarbeiten erforderlich:
- Ein einfacher Druck auf die Taste ▲ löst eine Öffnung des Behanges aus.
- Ein einfacher Druck auf die Taste ▼ löst eine Schliessung des Behanges aus.
Tipps und Empfehlungen die Installation:
Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für Gebäudeautomation.
SIMU SAS, F-70103 GRAY (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz
und angeschlossen gemäß Kennzeichnung an eine 230V / 50Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen Richtlinien
und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie 2014/30/EU erfüllt Der vollständige Text der EU-Konformitätserklärung ist
unter der Internetadresse www.simu.com verfügbar. Emmanuel CARMIER, Geschäftsführer, GRAY (Frankreich), 11/2016.
PROBLEME
Der angetriebene Behang funktionniert nicht
MÖGLICHE URSACHEN
Der Überhitzungsschutz des Antriebs wurde ausgelöst
LÖSUNGEN
Warten Sie, bis des Antrieb
abekühlt ist.
