5
1.4 Operating Principle

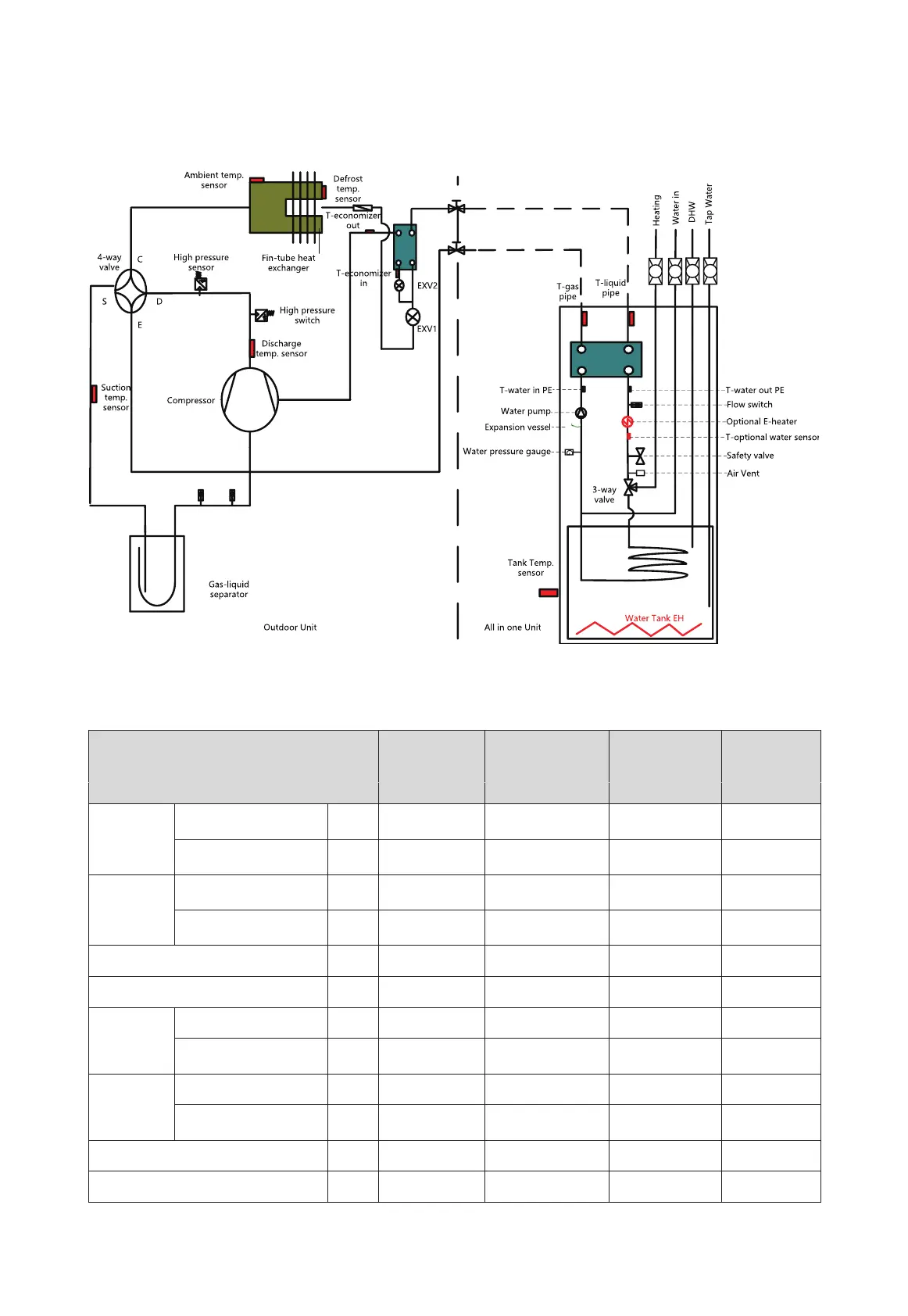

1.4.1 Schematic Diagram
Low
pressure
switch
(cooling)
Low
pressure
switch
(heating)
1.5 Technical Data
1.5.1 Parameter List
◆
Whole Units
Model
GSH-40TRB
+
GSH-40ERB
GSH-60TRB
+
GSH-60ERB
GSH-80TRB
+
GSH-80ERB
GSH-100TRB
+
GSH-100ERB
Capacity*
1
Cooling
(oor cooling)
kW 3.8 5.8 7.0 8.5
Heating
(oor heating)
kW 4.0 6.0 8.0 9.5
Power
Input*
1
Cooling
(oor cooling)
kW 0.82 1.32 1.75 2.24
Heating
(oor heating)
kW 0.78 1.20 1.70 2.07
EER*
1
(oor cooling) W/W 4.6 4.4 4.0 3.8
COP*
1
(oor heating) W/W 5.1 5.0 4.7 4.6
Capacity*
2
Cooling(for Fan coil) kW 3.15 4.09 5.3 6.5
Heating
(Fan coil or Radiator)
kW 4 5.9 8 9.5
Power
Input*
2
Cooling(for Fan coil) kW 0.92 1.28 1.73 2.27
Heating
(Fan coil or Radiator)
kW 1.02 1.51 2.14 2.64
EER*
2
(for Fan coil) W/W 3.4 3.2 3.1 2.9
COP*
2
(Fan coil or Radiator) W/W 3.9 3.9 3.7 3.6
