NASTAVITEV IZ
TRANSPORTNEGA V DELOVNI
POLOŽAJ
y S hidravličnim cilindrom poz. 2 poravnate
kosilnik vzporedno z traktorjem! (glej
sliko 14).
y S potegom vrvice dvignete kavelj, ki drži
kosilnik v transportnem položaju.
y Kosilnik spustite v delovni položaj. Pazite
na varnost (slika 7, 8).
y Zagotovite, da bo razdalja med tlemi in
kardanom kosilnika 515 mm (slika 1).
y Vzmeti poz. 8 (slika 1) razbremenjujejo
kosilni greben. Z vijaki poz. 11 nastavite
pritisk grebena na tla. Priporočljiva
obtežitev je od 50-70 kg.
y Med košnjo kosilnik ne dvigamo in
spuščamo s traktorsko hidravliko temveč
vse manevre opravimo s hidravličnim
cilindrom tako, da ohranjamo razdaljo
515 mm med tlemi in priključno
kardansko gredjo.
y Ker je kosilnik izveden tako, da ga lahko
zamikamo tudi za traktor v transportnem
položaju je kotno gonilo poz. 4 (slika 14)
izvedeno gibljivo.
Gibanje kotnega gonila je izvedeno z
mehanskim mehanizmom poz. 5 (sl. 14).
PREMJEŠTANJE KOSE IZ
TRANSPORTNOG U RADNI
POLOŽAJ
y Sa hidravličkim cilindrom poz. 2
poravnate kosačicu uporedno sa
traktorom! (gledaj sliku 14).
y Povlačenjem vrpce diže se kuka koja drži
kosačicu u transportnom položaju.
y Kosačicu gurnite u radni položaj. To
radite pažljivo i sigurno (slika 7, 8).
y Visina kardana od tla mora biti najmanje
515 mm (slika 1).
y Opruge poz. 8 (slika 1) rasterećuju
kosioni greben. Pomoču vijaka poz. 11
podesite pritisak grebena na tla.
Prepuručljivo opterečenje je od 50-70 kg.
y U toku košnje kosačicu ne dižite i
spuštajte pomoču traktorske hidraulike.
To se vrši pomoču hidrauličkog cilindra.
Na taj način ostaje razmek 515 mm
između tla i priključnog kardana kose.
y Kosačicu možete pomaknuti za traktor u
transportnom položaju, zato je kutni
reduktor poz. 4 (slika 14) gibljiv.
y Kretanje kutnog reduktora je preko
mehaničkog mehanizma poz. 5 (sl. 14).

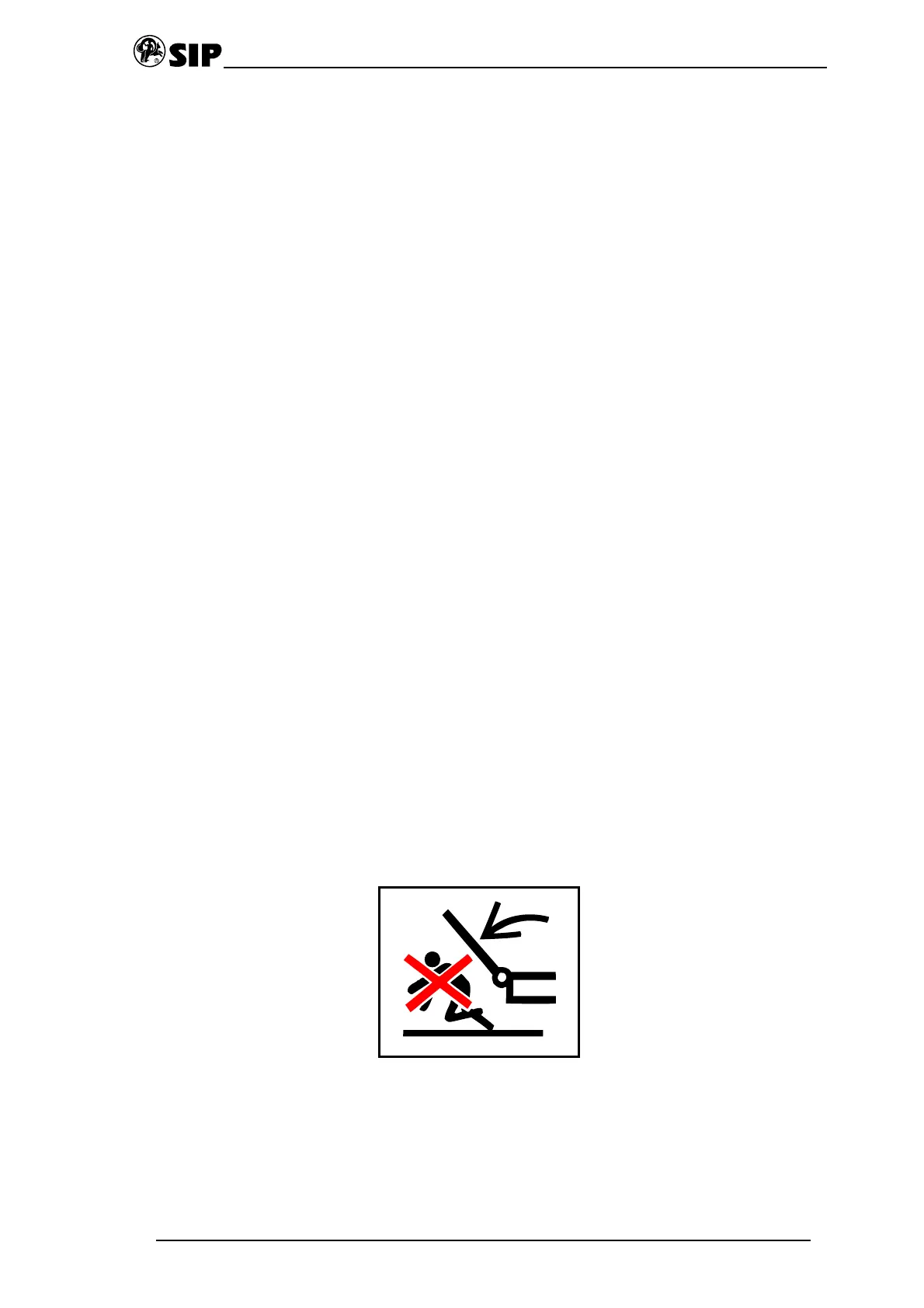

Slika 8
