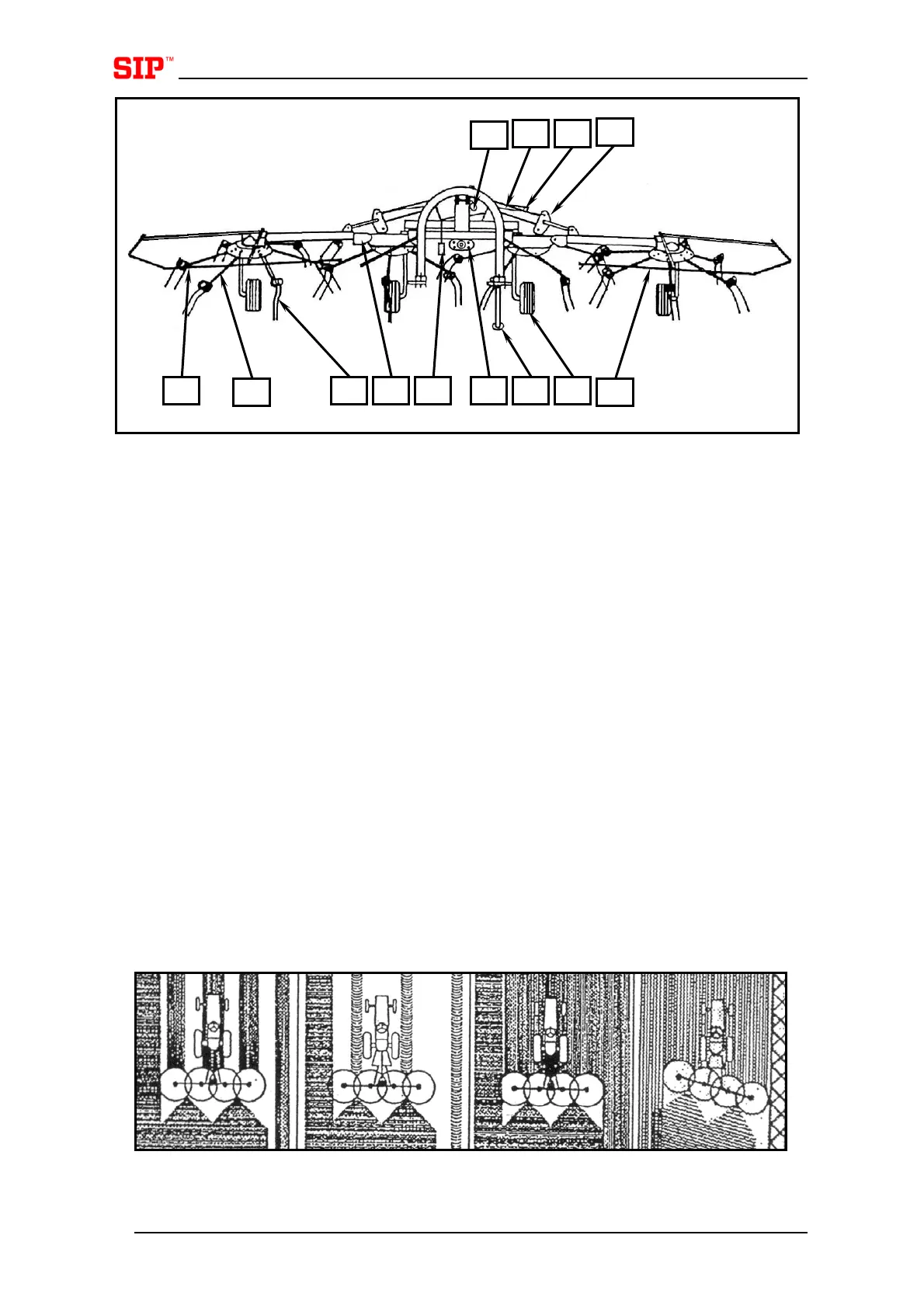

Kreiselheuerteile:
1. Seitenkreisel
2. Zinkenarm
3. Federzinke
4. Stützrad
5. Stützfuss
6. Schutzrahmen
7. Gelenkwellenschutz
8. Hydraulische Leitung
9. Hydraulikzylinder
10. Befestigungshaken
11. Zugschnur
12. Kreiselgelenk
13. Hydraulik-Verstellschraube
1. Side rotor
2. Spring tine arm
3. Spring tine
4. Support wheel
5. Jack stand
6. Protection rail
7. Protection of the P.T.O. shaft
8. Hydraulic tube
9. Hydraulic cylinder
10. Rotor hold/for transport position
11. Pull rope
12. Gear joint
13. Lifting and lowering speed adjusting screw
DARSTELLUNG DER ARBEITEN
MIT DEM KREISELHEUER
1. Streuen des Grünfutters
2. Schwadstreuen
3. Wenden
4. Wenden oder Streuen in geschwenkter
Position
TEDDER WORK
DEMONSTRATION
1. Scatering of cut grass
2. Swath scatering
3. Tedding
4. Tedding or scatering in side position
Bild 1 Fig. 1
11
9 13
6
4 5 7 8 12 3
2
1
10
