SIP STAR 300 User Manual

66

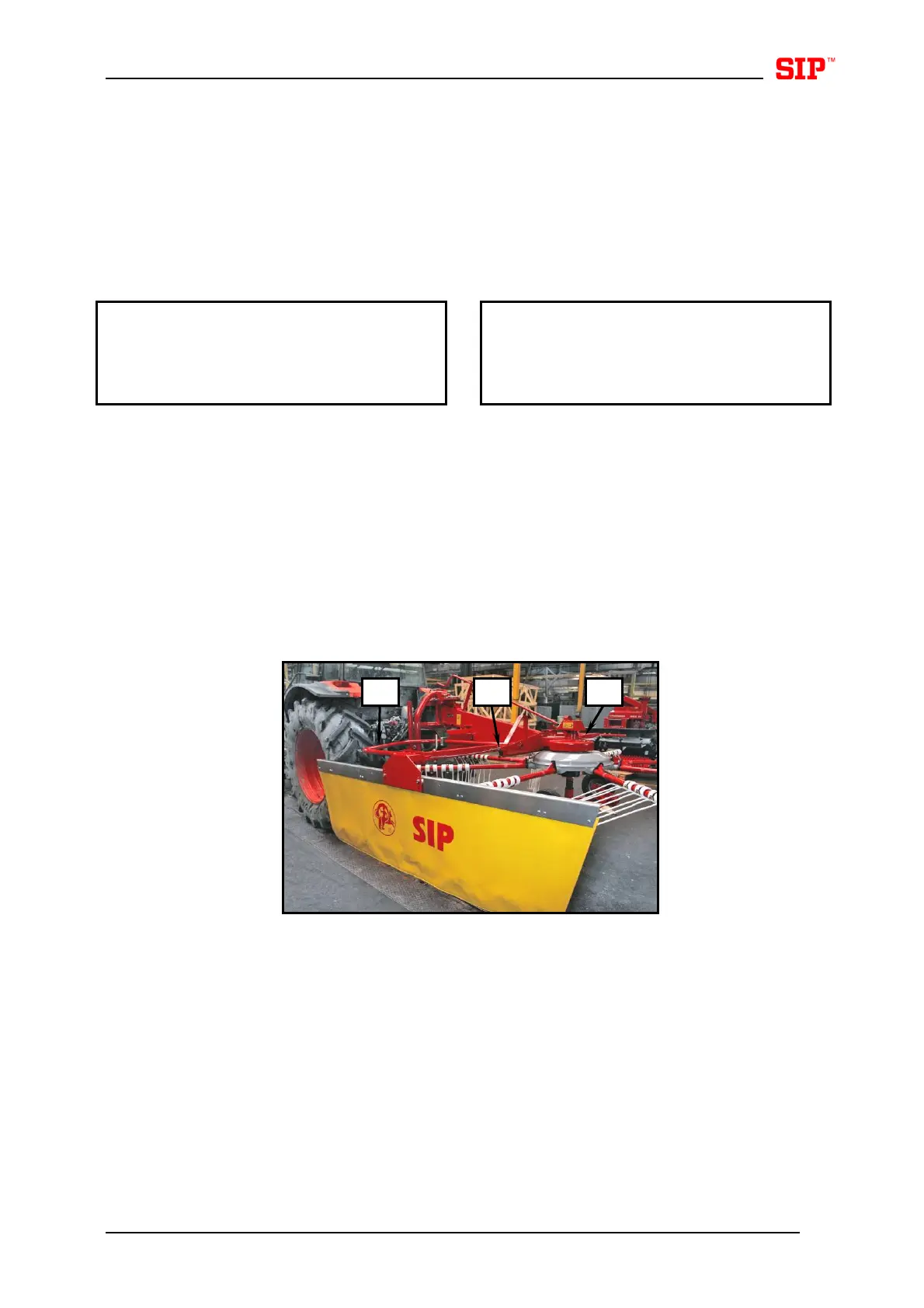

Transportstellung:
 Klappsplint (1) herausziehen.
 Entfernen Sie den Zinkenarm (2) von der
Welle und stecken Sie ihn in den
Transportträger (3), so dass die federnd
aufgehängten Zinken nach hinten zeigen.
 Zinkenarme (2) mit Klappsplint (1) sichern.
Transport position setting:
 Pull out the pin (1).
 Slide the tooth bar (2) off the rotor bar and
place it into the transportation holder (3),
ensuring the backward position of the
spring-mounted teeth.
 Secure the spring tines arm (2) with pin (1).

 Anziehen der Zinkenarme
überprüfen, beschädigte
Zinkenarme wechseln!

 Check up the tightness of the
spring tines, replace any
damaged ones!
3.3 Schutzbügel in Arbeitsstellung
bringen
3.3 Setting the guard rails into work
position
Bild - Figure 11
Die äußeren Schutzbügel (1) sind für den
Transport des Schwaders zusätzlich gesichert.
Um die Schützbügel in Arbeitsstellung zu
bringen wie folgt vorgehen:
 Bolzen (2) mit Seilzug herausziehen,
 Schutzbügel (1) in Arbeitsstellung
schwenken und mit Bolzen (2) sichern.
Guard rails (1) are additionally secured for
transport. To set the guard rails into working
position follow the next steps:
 Pull out the quoin (2) by the string;
 Lower the guard rail (1) into working position
so that the quoin (2) locks in.
1
2 1
