Siruba VC008A Parameter Manual

3
2. 安 裝 與 調 整
(1).馬達的安裝 :
M5直驅型:

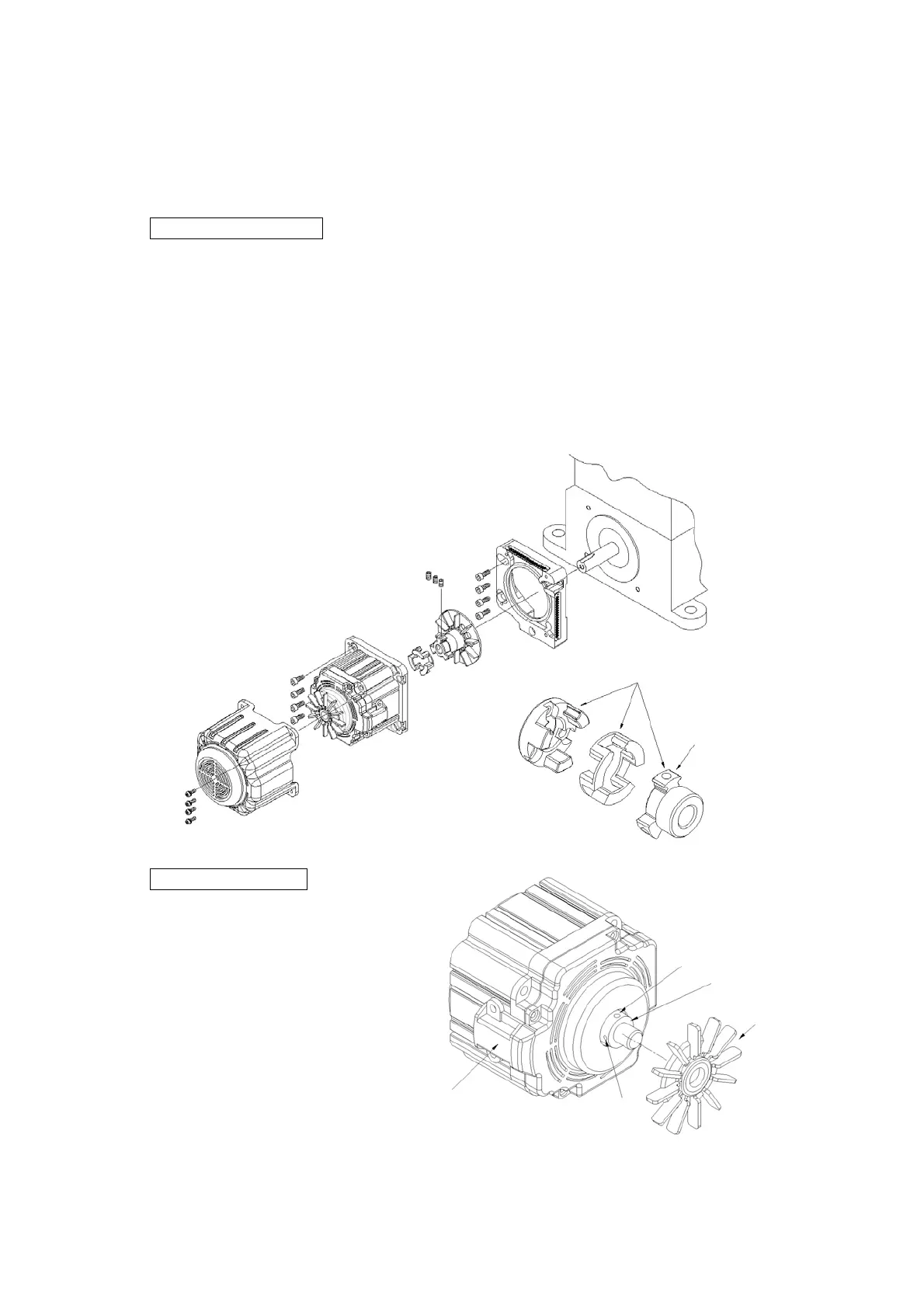

三本車模式-馬達的安裝 1
1. 將車頭的散熱風扇及皮帶輪卸下。
2. 將附件的
聯軸器
○
A 放入車頭心軸內，散熱風扇端靠緊心軸端面。
3. 固定聯軸
器的 set 螺絲
○
B 。注意：聯軸器特殊爪型的 set 螺絲固定於心軸平面或凹槽上
○
C 。
4. 固定馬達
導風罩
○
D 。
5. 將 M5 馬達
○
E 固定於導風罩上。
注意：車頭端聯軸器與馬達端聯軸器有防呆設計，組裝時需注意配合方向。
6. 固定馬達
隔熱罩
○
F 。
三本車模式-定位
調整 1
1.請先取下散熱風葉。
2.轉動心軸使天枰停在最高點位置
(或車頭指定之上停針位置點)。
3.轉動反光片座使螺絲(A)對準馬達
出口線位置。
註：上述調整為標準調法，如覺得
定位不準，可自行進行微調。
○
F
○
E
○
B
○
D
○
C
○
A
車頭端聯軸器與馬達端聯軸器有防呆設計，
組裝時實需注意配合方向。
聯軸器特殊爪型的 set 螺絲固定
於心軸平面或凹槽上
○
C 。
出口線
螺絲(A)
螺絲(B)
磁石座
散熱風葉
