Le elettrovalvole sono provviste di contatto maschio 3003 Molex compatibile, adatto a connettore
femmina Molex serie 3001.
Il modulatore elettrico è alimentato tramite un connettore maschio faston da 2,8 x 0,8 mm.
La versione a 24 V AC deve essere alimentata mediante un trasformatore di isolamento con bassa
tensione di sicurezza secondo EN 60742.
Effettuare i collegamenti come indicato nelle istruzioni tecniche del comando automatico del
bruciatore utilizzato e/o nelle norme specifiche per l'apparecchio.
AVVERTENZA
NON SONO AMMESSI LA FORMAZIONE DI CONDENSA O GHIACCIO
E L'INGRESSO D'ACQUA NEI MORSETTI DELLE BOBINE
1
2
3
4
EV1
EV2
MD
5 6
V
Fig. 8
1
2
3
4
EV1
EV2
MD
5 6
V1
V2
Fig. 6
1
2
3
4
EV1
EV2
MD
5 6
V1
V2
Fig. 7

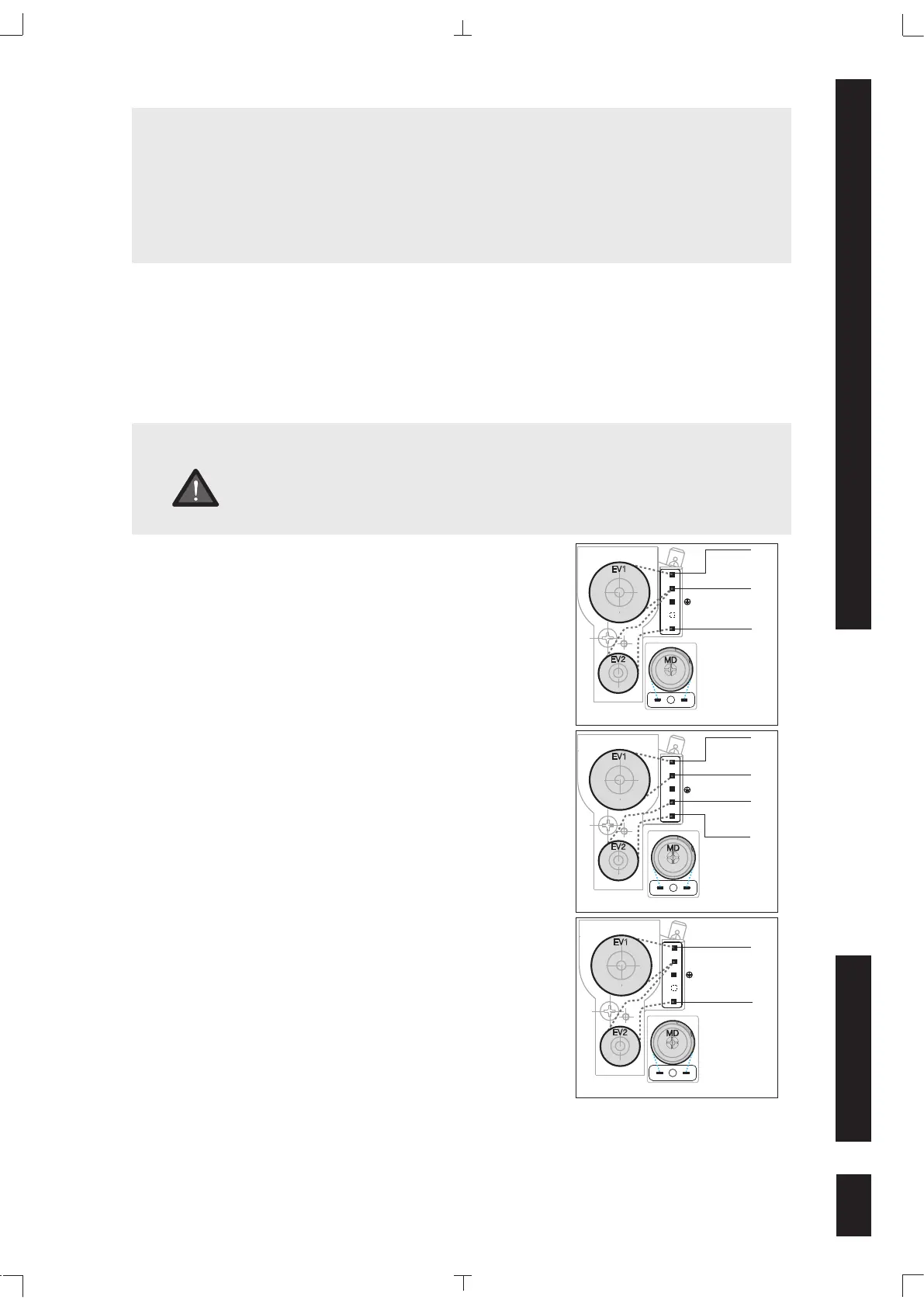

Schemi elettrici
Sono possibili le seguenti alternative:
- schema elettrico in Fig. 6. L'elettrovalvola di intercettazione
EV1 è alimentata collegando i contatti 3 e 4. L'elettrovalvola di
intercettazione EV2 è alimentata collegando i contatti 1 e 3.
Il modulatore MD è alimentato collegando i contatti 5 e 6.
- schema elettrico in Fig. 7. L'elettrovalvola di intercettazione
EV1 è alimentata collegando i contatti 3 e 4. L'elettrovalvola di
intercettazione EV2 è alimentata collegando i contatti 1 e 2.
Il modulatore MD è alimentato collegando i contatti 5 e 6.
- schema elettrico in Fig. 8. Le elettrovalvole di intercettazione
EV1 ed EV2 sono alimentate in serie collegando i contatti 1 e 4.
Il contatto 3 è destinato solo alle prove di produzione. Non utilizzarlo
nell'apparecchio.
Il modulatore MD è alimentato collegando i contatti 5 e 6.
IMPOSTAZIONI E REGOLAZIONI
Tutte le regolazioni devono tenere conto delle caratteristiche specifiche dell'apparecchio.
Utilizzare un manometro con scala in Pascal (non in bar).
Verificare la pressione d'ingresso Pin e la pressione d'uscita Pout utilizzando le prese di pressione
previste. Per aprire le prese di pressione utilizzare un cacciavite a taglio da 4,5 - 5 x 0,8 mm. Le viti
non possono essere rimosse. Dopo le impostazioni, sigillare accuratamente le prese per garantire
la tenuta al gas. Coppia di fissaggio raccomandata: 1,0 Nm.
IMPORTANTE Per le valvole con le bobine in corrente alternata alimentate
direttamente da rete, si raccomanda di limitare i picchi di tensione che potrebbero apparire
sulle bobine delle valvole, mediante opportuni varistori di protezione in parallelo alle bobine
delle valvole (Voltage Dependent Resistor - VDR).
L'impiego di varistori è consigliato soprattutto per i mercati nei quali le condizioni della
tensione di rete non sono garantite per rimanere all'interno delle tolleranze standard.
