845 INSTRUCTIONS D’UTILISATION ET D’INSTALLATIONFRANçAIS
7. Couple recommandé : 25 Nm.
ATTENTION
NE PAS TROP SERRER. ÉQUILIBRER LE COUPLE (VOIR EXEMPLE
FIG. 2).
Raccordement à la veilleuse (versions avec sortie veilleuse)
On peut utiliser des tubes de diamètre 4 mm, 6 mm ou 1/4’’. Utiliser un écrou et une olive de
dimensions appropriées. Couple de serrage : 7 Nm.
ATTENTION
SI ON N’UTILISE PAS LA SORTIE VEILLEUSE, LA SCELLER AVEC
L’ACCESSOIRE EN OPTION CODE N° 0.972.041. COUPLE DE SERRAGE : 7 NM.
Raccordement du signal d’air au régulateur
de pression (compensation de la chambre de
combustion)
Au besoin, brancher le signal d’air sur le raccord G au
moyen d’un tuyau flexible. Ce tuyau doit être adapté au
diamètre du raccord (7 mm) (voir Fig. 5).
Essai d’étanchéité
La vanne gaz est certifiée EN 126 et elle n’est par conséquent pas endommagée par l’essai
d’étanchéité à 150 mbars.
IMPORTANT
En cas de test d’étanchéité de la tuyauterie, fermer le robinet en
amont de la vanne gaz.
ATTENTION
SI ON JUGE NÉCESSAIRE DE FAIRE L’ESSAI D’ÉTANCHÉITÉ AIR/GAZ
PENDANT LE MONTAGE DANS L’APPAREIL, CET ESSAI DOIT ÊTRE
EFFECTUÉ AVANT TOUT RÉGLAGE AFIN D’ÉVITER DE POSSIBLES
DÉRIVES (VOIR LA SECTION « RÉGLAGES »).

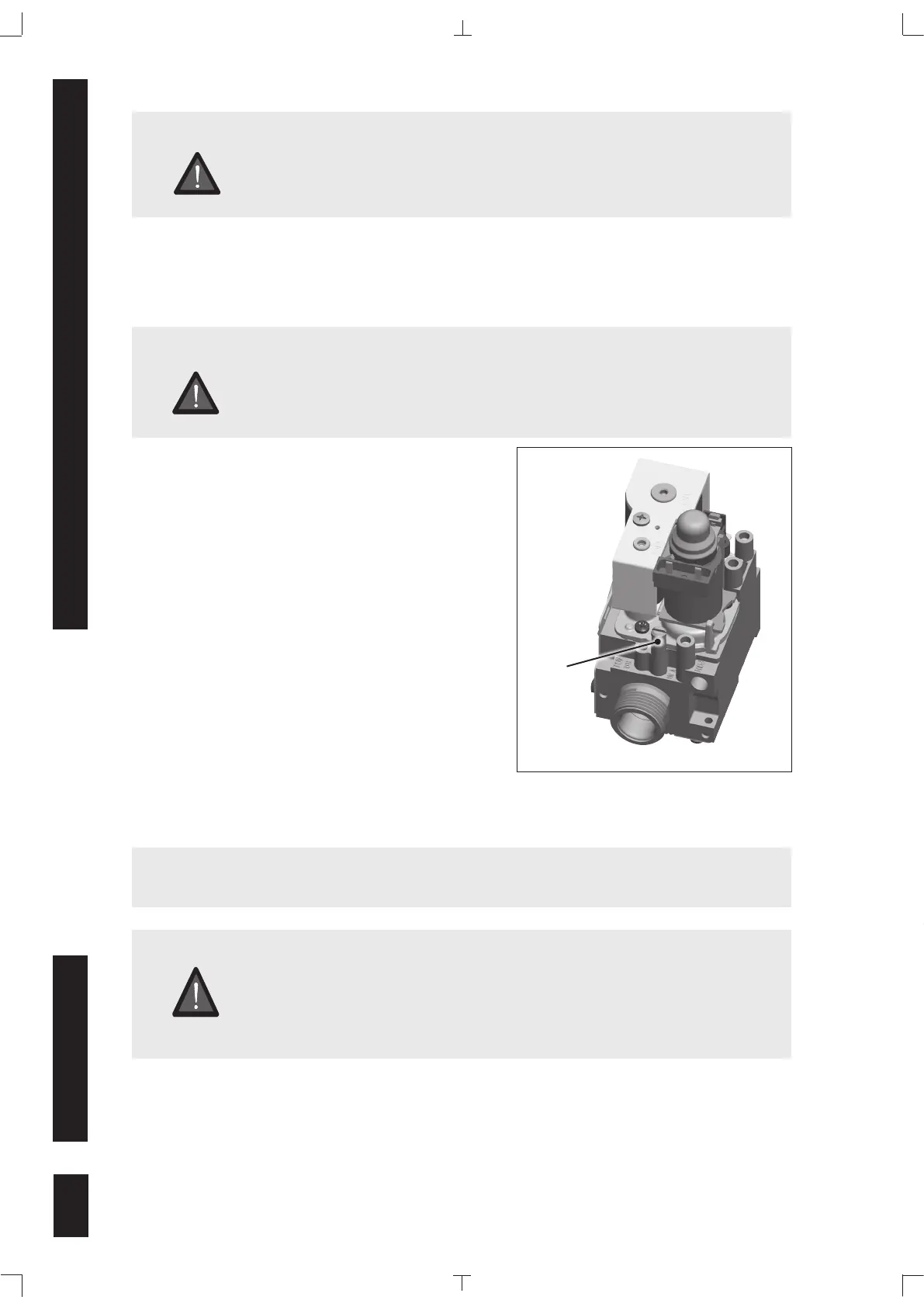

Fig.5
G
Branchements électriques
Tous les branchements électriques doivent être effectués conformément aux normes électriques en
vigueur. Contrôler que la tension et la fréquence des bobines, indiquées sur l’étiquette de la vanne,
sont correctes. Couper l’alimentation électrique avant de commencer l’installation.
Vérifier que tous les branchements, notamment celui de mise à la terre, sont correctement réalisés.
Il est recommandé d’utiliser un contact Faston sur le corps ou un contact femelle du connecteur
selon EN 60730-1.
