30
845 INSTRUCTIONS D’UTILISATION ET D’INSTALLATIONFRANçAIS

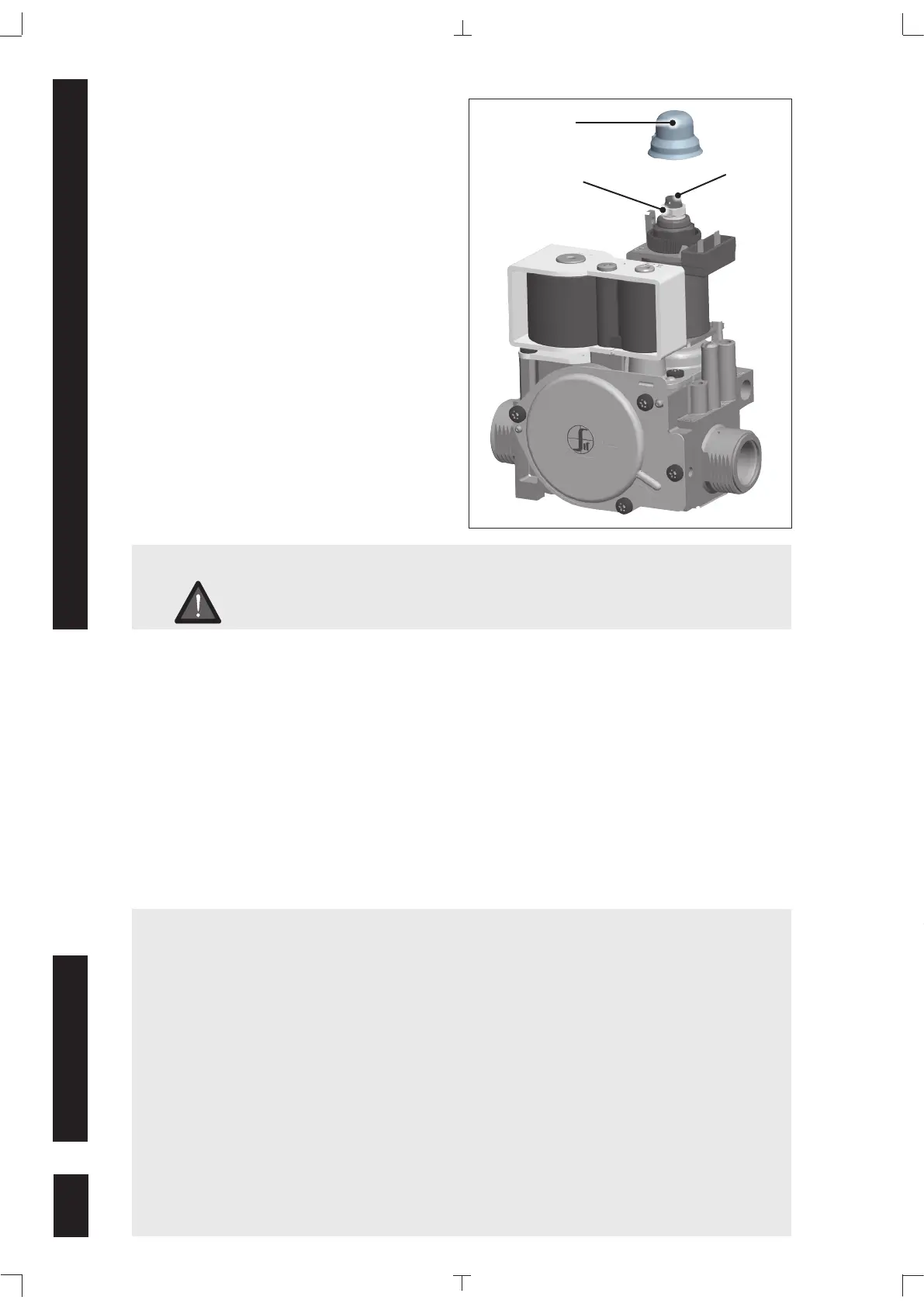

Réglage de la pression de sortie
Tous les réglages doivent être effectués dans
l’ordre suivant :
Débrancher le petit tuyau du régulateur de
pression « VENT » (si présent).
Pression maximum : alimenter le modulateur
avec le courant maximum. Visser l’écrou C
pour augmenter la pression de sortie ou le
dévisser pour la diminuer. Clé 10 mm
Pression minimum : couper lalimentation
électrique du modulateur et, tout en
maintenant l’écrou C bloqué, visser la vis D
pour augmenter la pression ou la dévisser
pour la diminuer. Tournevis à bout plat 6
x 1. Remettre le capuchon plastique du
modulateur.
Rebrancher le petit tuyau sur le régulateur de
pression (si utilisé).
ATTENTION : AFIN DE GARANTIR LE BON FONCTIONNEMENT DU MODULATEUR,
IL FAUT REMETTRE LE CAPUCHON PLASTIQUE DANS SA POSITION
D’ORIGINE.
Changement de famille de gaz
Contrôler que l’appareil est adapté au fonctionnement avec la nouvelle famille de gaz. Ajuster
les paramètres conformément aux valeurs fournies dans la notice de l’appareil, mais uniquement
après avoir changé l’injecteur de gaz.
Changement de groupe de gaz à l’intérieur de la même famille
Contrôler que l’appareil est adapté au fonctionnement avec le groupe de gaz désiré. Vérifier dans
les instructions de l’appareil si des opérations particulières sont nécessaires pour changer de
groupe de gaz. Pour finir, ajuster les paramètres en fonction des valeurs fournies dans la notice de
l’appareil, comme indiqué précédemment.
IMPORTANT
À la fin de toutes les opérations de réglage, contrôler l’isolation électrique,
les joints d’étanchéité au gaz et la sécurité de l’appareil.
Après avoir effect tous les glages, mettre les dispositifs d’étanchéité
fournis et/ou bloquer les vis de réglage avec de la peinture, en ayant soin de
ne pas obstruer l’orifice d’évent à l’intérieur du raccord G du signal d’air (voir
Fig. 9).
rifier que le bouchon d’évent (voir Fig. 9) est monté. S’il ne l’est pas,
mettre le bouchon d’origine. Le bon fonctionnement de la vanne n’est pas
garanti si le bouchon d’évent n’est pas mis.
Ne pas travailler avec de l’air comprimé à proximité de la zone du raccord
Pair.
S’assurer, pour finir, que le brûleur fonctionne correctement, conformément
aux instructions de lappareil, à la puissance minimum et maximum de
l’appareil.
C
D
E
