39

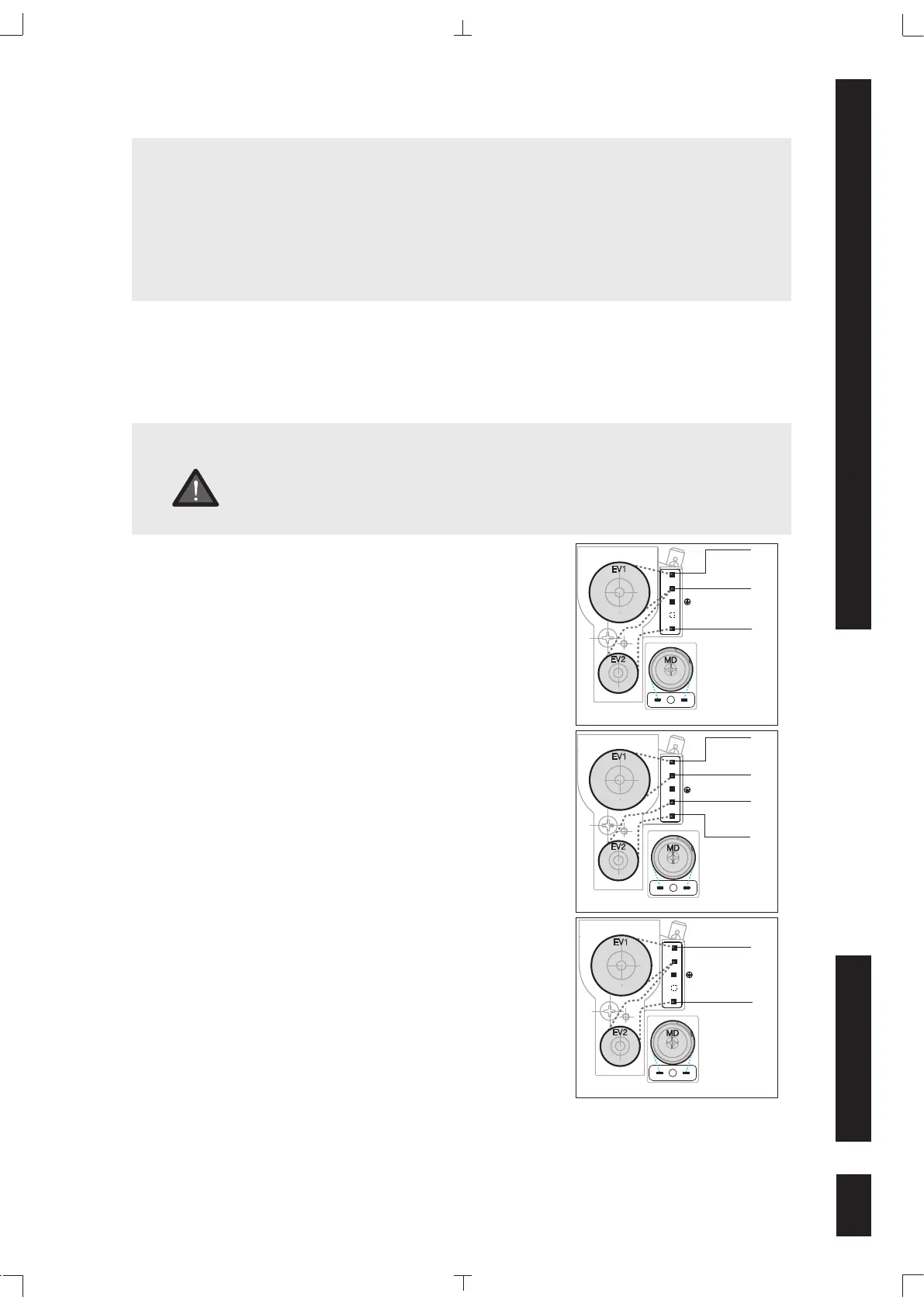

845 SIGMA EINBAU - UND EINSATZANLEITUNG
DEUTSCH
60730-1 verwendet werden. Die Befestigungsschrauben des Steckverbinders festziehen.
Die Magnetventile beinhalten einen Molex Serie 3003 äquivalenten Stecker, passend für Molex
Steckbuchse Serie 3001.
Der elektrische Modulator wird über eine Steckfahne 2,8 x 0,8 mm versorgt.
Die 24V AC Version ist mittels Isolationstransformator mit Sicherheitskleinspannung nach EN 60742
zu versorgen.
Die Anschlüsse nach den technischen Anweisungen des verwendeten Feuerungsautomats bzw.
den gerätespezifischen Vorschriften ausführen.
HINWEIS
KONDENS- ODER EISBILDUNG SOWIE DER EINTRITT VON WASSER
IN SPULENKLEMMEN SIND NICHT ZULÄSSIG
1
2
3
4
EV1
EV2
MD
5 6
V
Abb. 8
1
2
3
4
EV1
EV2
MD
5 6
V1
V2
Abb. 6
1
2
3
4
EV1
EV2
MD
5 6
V1
V2
Abb. 7
Strompläne
Es sind folgende Alternativenglich:
- Stromplan in Abb. 6. Das Sperr-Magnetventil EV1 wird durch
Anschluss der Kontakte 3 und 4 versorgt. Das Sperr-Magnetventil
EV2 wird durch Anschluss der Kontakte 1 und 3 versorgt.
Der MD Modulator wird durch Anschluss der Kontakte 5 und 6
versorgt.
- Stromplan in Abb. 7. Das Sperr-Magnetventil EV1 wird durch
Anschluss der Kontakte 3 und 4 versorgt. Das Sperr-Magnetventil
EV2 wird durch Anschluss der Kontakte 1 und 2 versorgt.
Der MD Modulator wird durch Anschluss der Kontakte 5 und 6
versorgt.
- Stromplan in Abb. 8. Die Sperr-Magnetventile EV1 und EV2
werden durch Reihenschaltung der Kontakte 1 und 4 versorgt.
Der Kontakt 3 dient ausschließlich für Produktionstests.
Diesen Kontakt im Gerät nicht verwenden.
Der MD Modulator wird durch Anschluss der Kontakte 5 und 6
versorgt.
EINSTELLUNGEN UND REGELUNGEN
Sämtliche Regelungen müssen den spezifischen Geräteeigenschaften Rechnung tragen.
Ein Manometer mit Pascal-Skala verwenden (nicht bar).
Den Eingangsdruck Pin und den Ausgangsdruck Pout an den vorgesehenen Druckmessstutzen
überprüfen. Zum Öffnen der Druckmessstutzen einen 4,5 - 5 x 0,8 mm Schlitzschraubendreher
verwenden. Die Schrauben können nicht abgenommen werden. Nach der Einstellung die
Druckmessstutzen zur Garantie der Gasdichtigkeit versiegeln. Empfohlenes Anzugsmoment: 1,0 Nm.
WICHTIG:
Für die Ventile, bei denen die Magnetspulen direkt vom Wechselstromnetz
angesteuert werden, wird empfohlen, Spannungsspitzen die auf die Magnetspulen des
Ventils einwirken können durch Varistoren ( spannungsabngige Widersnde VDR)
zu begrenzen. Dabei sollten geeignete Schutzvaristoren parallel zu den Magnetspulen
geschaltet werden. Die Verwendung von Varistoren wird insbesondere r die rkte
empfohlen, in denen nicht garantiert wird, dass die Netzspannung innerhalb der
Standardtoleranzen bleibt.
