-17-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Toupies
IN
2
1
1

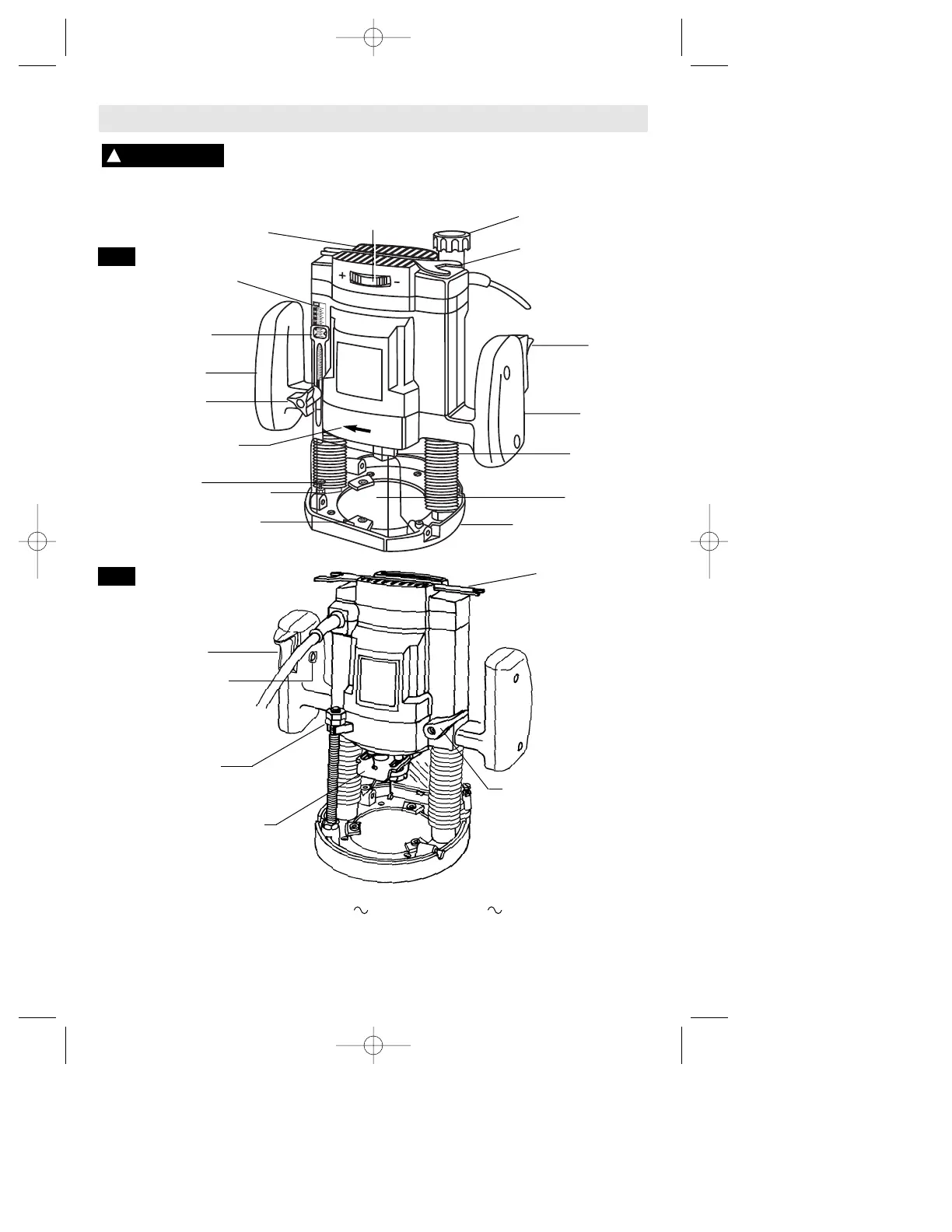

FIG. 1
FIG. 2
ÉCHELLE
GRADUÉE
PRISES
D’AIR
BOUTON DE RÉGLAGE FIN
(Modéle 1845 uniquement)
CADRAN DE VITESSE
(Modéle 1845 uniquement)
CLÉ ET LOGEMENT
(Modéles standard
uniquement)
BASE
POIGNÉE
DROITE
SENS DE ROTATION
DE LA MÈCHE
POIGNÉE
GAUCHE
RÉGLAGE PRÉCIS DE
PROFONDEUR
BOUTON
ÉCROU
LANGUETTE
GUIDE DE
PROFONDEUR
DÉFLECTEUR
DE COPEAUX
BOUTON DE
«BLOCAGE EN MARCHE»
GÂCHETTE DE
COMMANDE
«MARCHE/
ARRÊT»
GÂCHETTE DE COMMANDE
«MARCHE/ARRÊT»
LEVIER DE
VERROUILLAGE
BUTÉE SUPÉRIEURE DE
PARCOURS
(ÉCROUS HEXAGONALS)
(Modéle 1840 uniquement)
VERROUILLAGE DE DOUILLE
(Modéles standard uniquement)
VUE DE DOS
ÉCROU DE
DOUILLE
Numéro de modèle 1840 1845
Tension nominale 120 V 50 - 60Hz 120 V 50 - 60Hz
Intensité nominale 9 A 10 A
Vitesse à vide n
0
25,000/min n
0
8,000-25,000/min
Capacités de la douille 6 mm 6 mm
CLÉ ET LOGEMENT
(Modéles standard
uniquement)
