Instrucciones de funcionamiento
INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
La herramienta está equipada con un interruptor gatillo
de velo cidad variable. La velocidad de la herramienta se
puede controlar desde las “Revoluciones por minuto”
mínimas hasta las “Revoluciones por minuto”
máximas indicadas en la placa del fabricante por medio
de la presión que usted ejerce sobre el gatillo. Ejerza
más presión para aumentar la velocidad y disminuya la
presión para reducir la velocidad. Este preciso control
de velocidad le permite a usted taladrar sin realizar
punzonaduras para marcar. También le permite utilizar
la herra mienta como destornillador mecánico. Hay
brocas dis ponibles para apretar tornillos y también para
pernos y tuercas.
PALANCA DE AVANCE/INVERSIÓN Y CIERRE DEL GATILLO
Después de utilizar la herramienta,
fije el gatillo en la posición de
apagado ("OFF") para ayudar a evitar los arranques
accidentales y la descarga accidental de las baterías.
La herramienta está equipada con una palanca de
avance/inversión y un cierre del gatillo con ubicación
encima del gatillo (Fig. 1). Esta palanca fue diseñada
para invertir el sentido de rotación de la broca y para fijar
el gatillo en la posición de apagado.
Para la rotación de “Avance” (con el man dril orientado
en sentido opuesto a usted), mueva la palanca com ple -
tamente hacia la izquierda.
Para la rotación inversa, mueva la palanca
completamente hacia la derecha. Para activar el cierre del
gatillo, mueva la palanca hasta la posición central “OFF”.
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo. El cambio durante el
giro del mandril puede causar daños a la herramienta.
FRENO
Cuando se suelta el interruptor gatillo, éste activa el
freno para detener el mandril rápidamente. Esto es
especialmente útil para apretar y remover tornillos
repetidamente.
CAMBIO DE ENGRANAJES
La herramienta está equipada con dos intervalos
distintos de engranajes: alto par motor y alta velocidad.
La posición de alto par motor proporciona un par motor
alto y velocidades de taladrado más lentas para realizar
trabajo pesado o para apretar tornillos. La posición de
alta velocidad proporciona velocidades más rápidas
para taladrar cuando se trata de trabajo más ligero. Para
cambiar velocidades, deslice el conmutador hasta la
posición de alto par motor o de alta velocidad (Fig. 1).
LUZ SITE-LIGHT™
La herramienta también está equipada con una luz que se
enciende automáticamente cuando se activa el interruptor, para
tener mejor visibilidad durante la operación (Fig. 1). La luz Site-
Light™ no necesita mantenimiento y se diseñó para durar
toda la vida de la herramienta.
COLOCACION DE LAS BROCAS
Mueva la palanca del interruptor de inversión hacia la
posición central “OFF” (desconectado). Desconecte el
paquete de baterías de la herramienta.

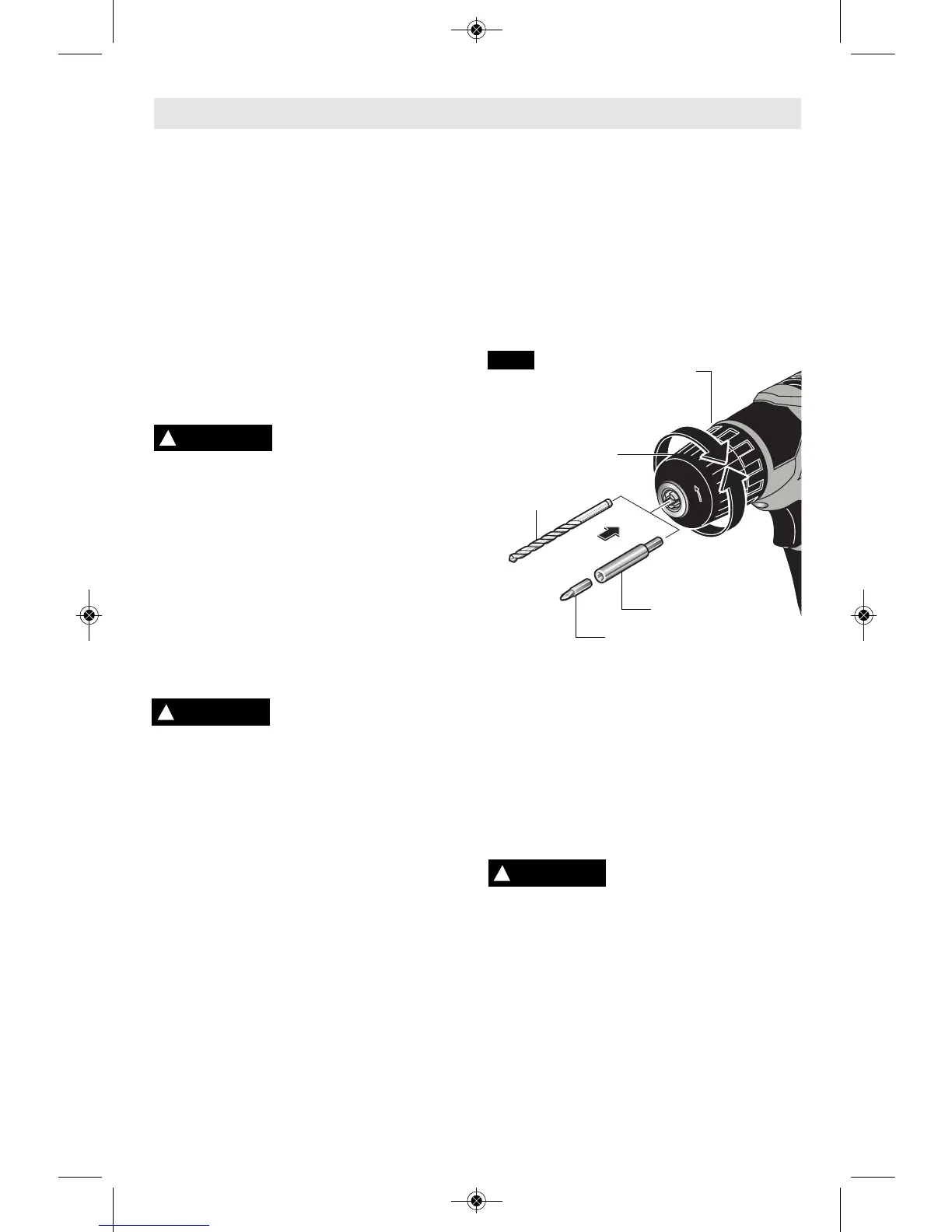

Mirando desde el extremo del mandril, sujete
firmemente el collarín del mandril con una mano, rote el
manguito del mandril en sentido contrario al de las
agujas del reloj y abra el mandril hasta el diámetro
aproximado de la broca (Fig. 2).
Para brocas pequeñas, abra las mordazas lo suficiente
para in troducir la broca hasta las estrías. Para brocas
grandes, in tro duzca la broca hasta donde se pueda.
Centre la broca a me dida que vaya cerrando las
mordazas a mano. Esto co lo ca la broca adecuadamente,
proporcionando un contacto má x i mo entre las mordazas
del mandril y el cuerpo de la bro ca.
Para apretar, sujete firmemente el collarín del mandril
con una mano y apriete firmemente el manguito del
mandril en el sentido de las agujas del reloj con la otra
mano (Fig. 2).
No use la potencia del taladro
mientras agarra el mandril
para aflojar o apretar la broca. Es posible que se
produzcan quemaduras por fricción o lesiones en las
manos si se intenta agarrar el mandril que gira.
INTRODUCCIÓN Y SUELTA DEL PAQUETE
DE BATERÍAS
Saque el paquete de baterías de la herramienta
presionando sobre ambos lados de las lengüetas de
liberación de las baterías y tire hacia abajo (Fig. 1).
Para introducir la batería, alinee la batería e introduzca
el paquete de baterías en la herramienta hasta que
quede fijo en su posición. No lo fuerce.
-33-
ADVERTENCIA
!
PRECAUTION
!
ADVERTENCIA
!
PORTABROCA
BROCA DESTORNILLADORA
MANGUITO DEL
MANDRIL
Sentido de las
agujas del reloj
Sentido contrario al
de las agujas del reloj
COLLARIN DEL MANDRIL
FIG. 2
BROCA
TALADRADORA
