Montage auxiliaire pour ponçage vertical
(Fig. 7 & 8)
1. Retirez le boulon et le verrou de support de l’ouvrage, et
enlevez le support de l’ouvrage.
2. Retirez l’ensemble de table en enlevant le bouton du verrou de
la table et la rondelle.
3. Desserrez la vis de blocage du lit de la courroie
(1) et élevez le
lit de la ponceuse à courroie
(2) en position verticale, Figure 7.
4. Serrez à nouveau la vis de blocage
(1).
5. Attachez l’ensemble de table de travail
(3) aux trous auxiliaires
dans le lit de la courroie, Figure 8. Assurez-vous que le doigt
d’indexage est placé dans le trou supérieur lorsque la table de
ponçage est en position verticale.
Pour ne pas risquer de pincer l’ouvrage
ou les doigts entre le support de
l’ouvrage et la surface de ponçage, le bord du support doit être
à un maximum de 1-2 mm de la surface de ponçage.

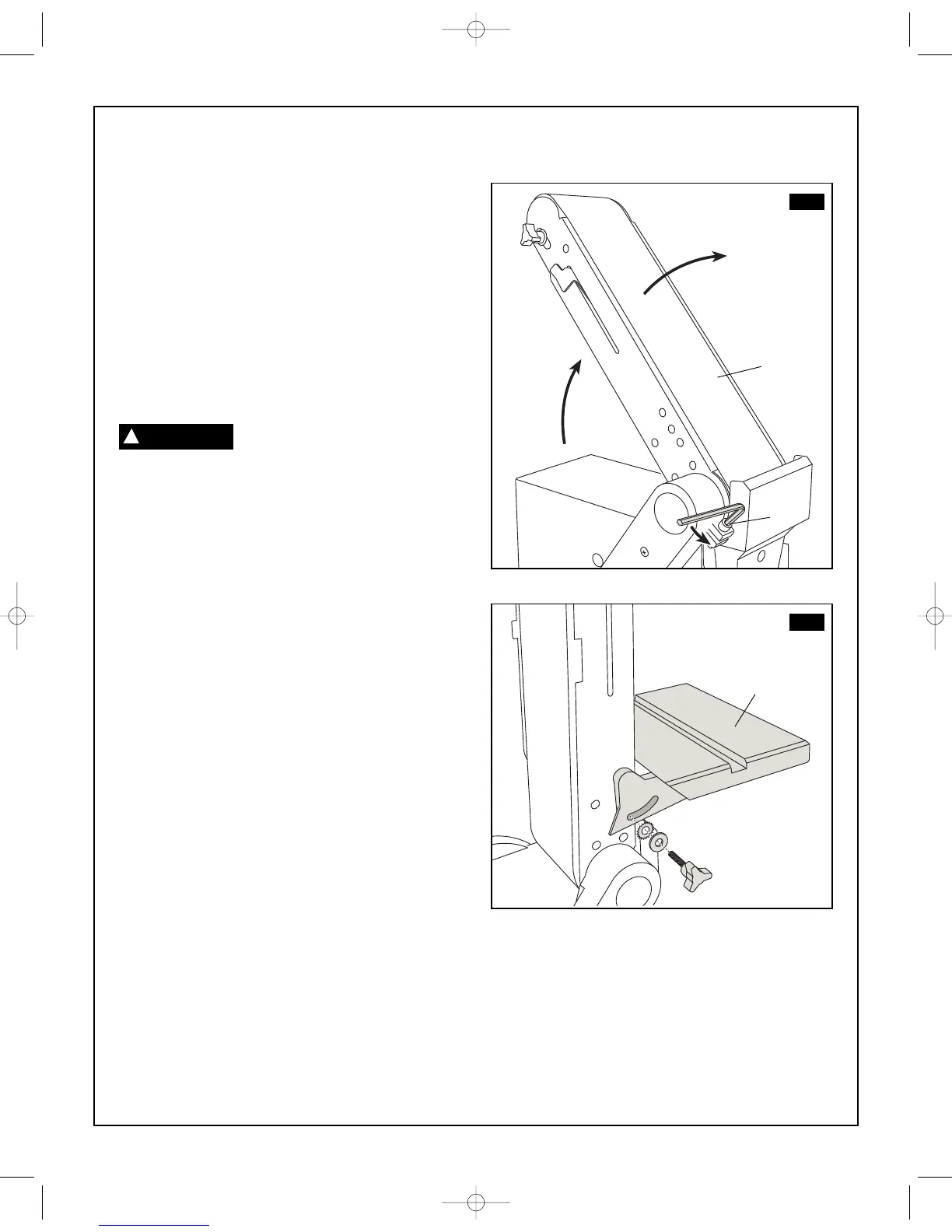

FIG. 7
FIG. 8
1
2
3
AVERTISSEMENT
!
