Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
A
VERTISSEMENT
!
CAPACITÉS MAXIMALES
No. de Épaisseur Action de Longueur
modèle de lame la lame de la course Bois Aluminum Acier
4490
Minimum .7mm -Maximum 1.7mm
Orbitale/chantournage 20 mm 80 mm 12 mm 6 mm
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

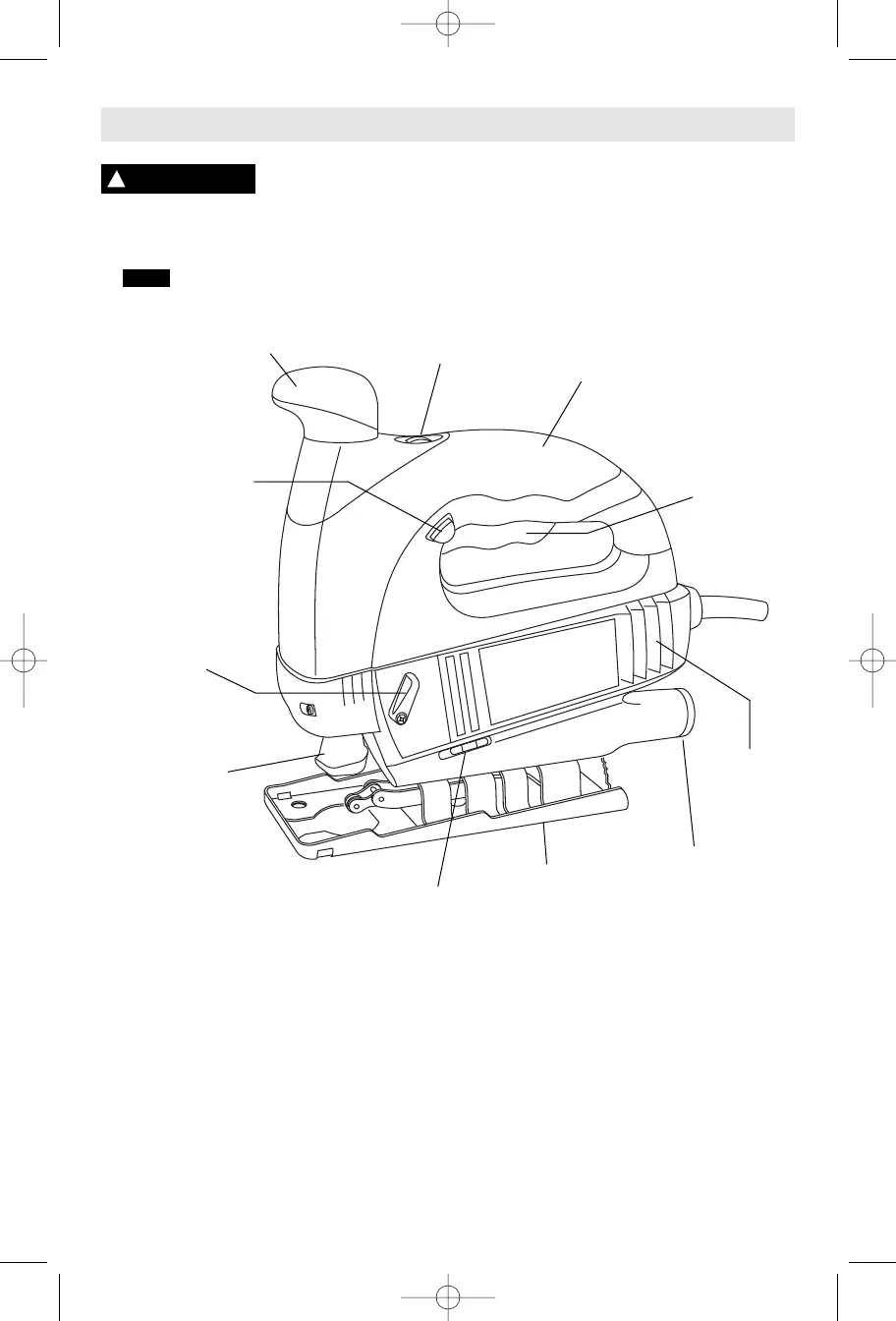

Scies sauteuses
GÂCHETTE DE
COMMANDE
POMMEAU DE
C
HANTOURNGE
SEMELLE
PRISES D’AIR
RACCORD
D’ASPIRATION/RANGEMENT
DES LAMES
COUVERCLE DU
SYSTÈME DE
CHANGEMENT
DE LAME SANS
OUTIL
BOUTON DE
BLOCAGE
EN MARCHE
LEVIER DE
COMMANDE DE
L’ORBITE/CHANTOURNAGE
CADRAN VITESSE
VARIABLE
POIGNÉE
CAOUTCHOUTÉE
FIG. 1
INTERRUPTEUR DE
LA SOUFFLETTE
