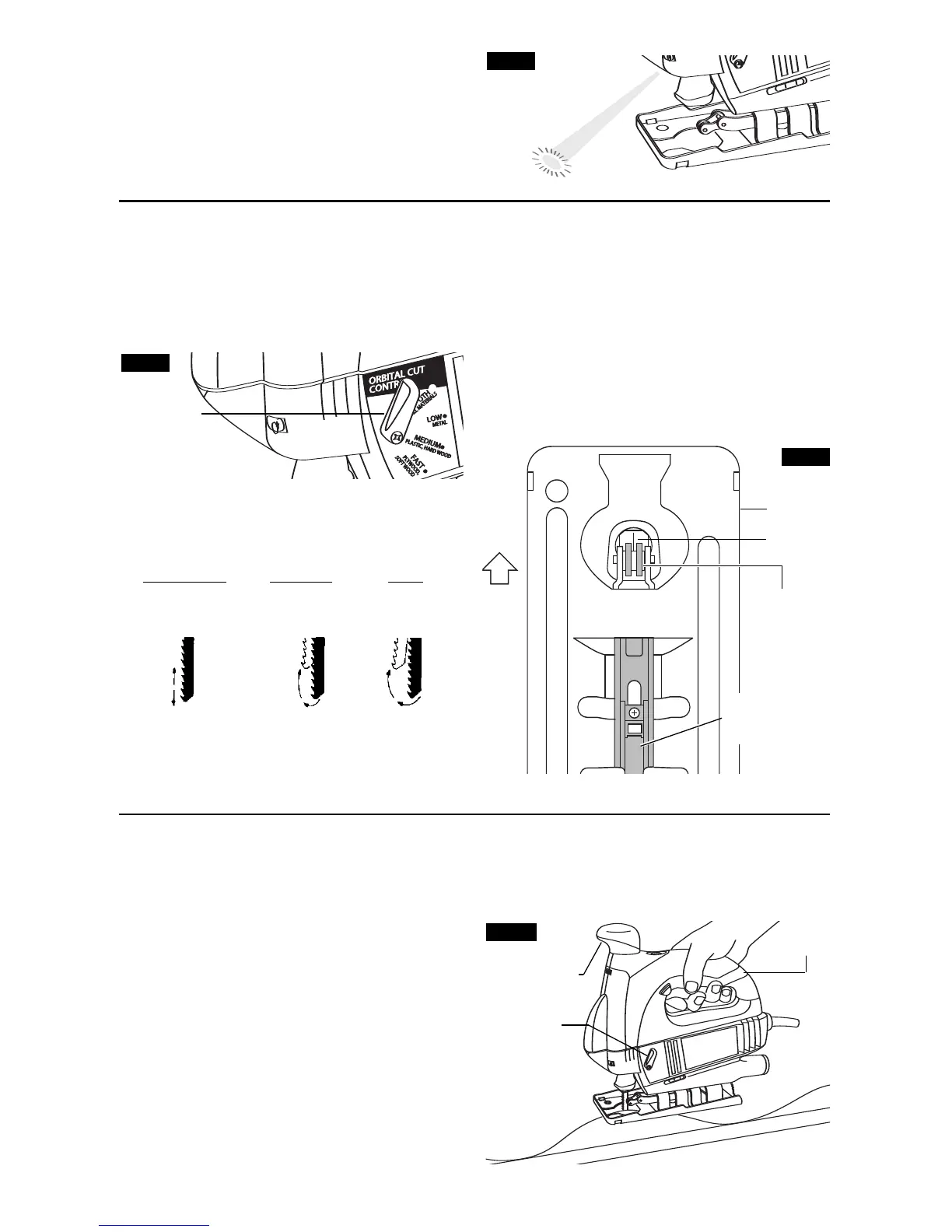

ÉCLAIRAGE D’APPOINT SITE-LIGHT™
Votre outil est également doté d’une lampe qui s’allume
automatiquement quand on appuie sur la gâchette pour
améliorer la visibilité lors du sciage (Fig, 7).
MODÈLES À MOUVEMENT ORBITAL
Les modèles à mouvement orbital sont munis d’un levier
(Fig. 8) qui permet de régler le mouvement orbital de la
position « sciage régulier » avec un mouvement normal
de haut en bas à la position orbitale maximum
permettant de scier plus vite dans les matériaux tendres.
Pour augmenter la valeur de l’orbite, réglez le levier sur
une position plus élevée, pour la diminuer, réglez-le sur
une position moindre. Si on désire éviter les éclats, il est
conseillé d’utiliser la position « sciage régulier ».
SCIAGE RÉGULIER LENT/MOYEN RAPIDE
ACIER DOUX, MÉTAUX MÉTAL, PLASTIQUE BOIS TENDRES
MOUS BOIS DURS
CONTREPLAQUÉ
TOUS MATÉRIAUX
ATTENTION : Pour obtenir un mouvement orbital, la
lame doit être dirigée DROIT DEVANT, son dos doit
être adossé dans la rainure du rouleau de guidage et la
semelle doit être poussée à fond vers l’avant. Pour
régler cette dernière, soulevez le levier de réglage de la
semelle et faites-le basculer complètement à l’opposé,
ensuite poussez la semelle à fond vers l’avant et
abaissez le levier de réglage de la semelle pour bloquer
celle-ci en position (Fig. 9).
Le mouvement orbital n’est pas visible quand la scie
sauteuse fonctionne à vide. Le mouvement orbital se
produit pendant le sciage. La différence de vitesse de
coupe est plus évidente dans les matériaux épais tels
que des bois de construction de 2 po d’épaisseur
nominale.
FIG. 7
FIG. 8
LEVIER DE
COMMANDE
DE L’ORBITE
SEMELLE
LAME
ROULEAU
DE
GUIDAGE
LEVIER DE
RÉGLAGE DE LA
SEMELLE
FIG. 9
MODÈLES À CHANTOURNAGE
Les scies à chantourner sont conçues de sorte que la
lame puisse tourner 360°, ce qui permet de découper
des motifs compliqués avec le moins d’effort possible.
Pour permettre la rotation du piston, tournez le levier
(Fig. 10) pour chantournage. Le piston de votre scie à
chantourner peut être réglé à quatre (4) positions
différentes, 90° entre elles.
ATTENTION : lors du chantournage, la lame ne doit
pas toucher les rouleaux de guidage. Réglez toujours
la semelle à fond vers l’arrière. Pour régler celle-ci,
soulevez le levier de réglage de la semelle et faites-le
basculer complètement à l’opposé, ensuite poussez la
semelle à fond vers l’arrière pour engrener la languette
de blocage, ensuite abaissez le levier de réglage de la
semelle pour bloquer celle-ci en position (Fig. 11).
Remarque : Il vous faudra peut-être tourner le
pommeau de chantournage à droite et à gauche pour
vous assurer que le piston est bien bloqué dans la
position désirée.
FIG. 10
LEVIER
POIGNÉE
POMMEAU DE
CHANTOURNAGE
