ENSAMBLAJE
ADVERTENCIA
Para prevenir los arranques accidentales que podrían causar
lesiones corporales graves, retire siempre el paquete de
batería de la herramienta cuando ensamble piezas, haga ajustes o realice limpieza, o
cuando no esté utilizando la herramienta.
ADVERTENCIA
Si cualquiera de las piezas está dañada o falta, no utilice este
producto hasta que las piezas hayan sido remplazadas.
La
utilización de este producto con piezas dañadas o si le faltan piezas podría causar lesiones
corporales graves.
Conexión del aditamento de bordeadora al cabezal motriz
ADVERTENCIA
No utilice nunca el cabezal motriz sin un aditamento.
Instalación del aditamento
a. Retire el paquete de batería del cabezal motriz.
b. Aoje la perilla de mariposa ubicada en el eje del cabezal motriz (Fig. 2a).
c. El cabezal motriz tiene dos surcos en el acoplador,
SOLO
el surco 1 se utiliza para
conectar un aditamento.
d. Alinee la espiga accionada por resorte ubicada en el eje del aditamento con el surco 1
ubicado en el acoplador y empuje el eje del aditamento hacia el interior del cabezal motriz
hasta que la espiga salga del surco y usted oiga un sonido de “clic” audible al mismo
tiempo (Fig. 2b).
e. Jale el eje del aditamento para vericar que esté rmemente bloqueado en el acoplador.
f. Apriete rmemente la perilla de mariposa.

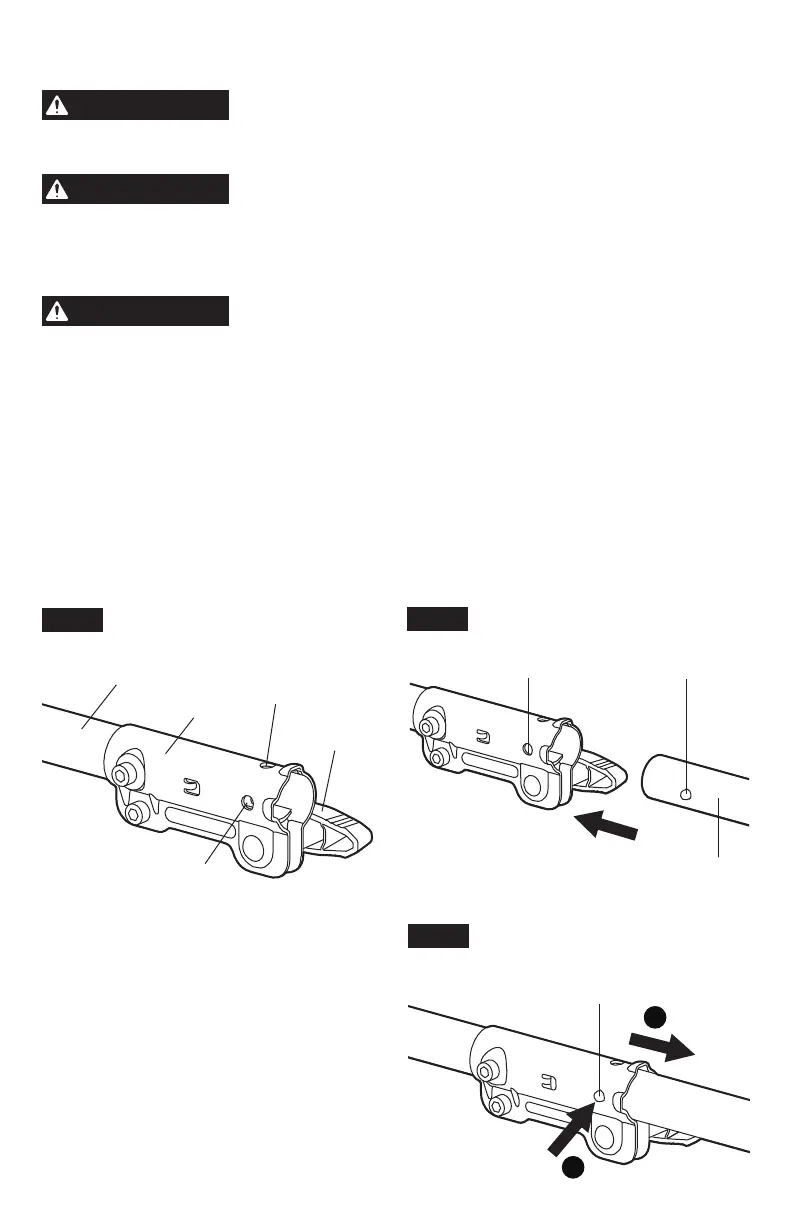

Fig. 2a
Eje del cabezal motriz
Acoplador
Surco 2
Surco 1
Perilla de
mariposa
Fig. 2b
Surco 1 Espiga
Eje del cabezal
motriz
Remoción del aditamento
(Fig. 2c)
a. Retire el paquete de batería.
b. Aoje la perilla de mariposa.
c. Presione hacia abajo el pasador accionado
por resorte y jale el eje del aditamento
hacia fuera para sacarlo del acoplador.
2
1
Fig. 2c
Espiga
