Montage et réglage de la poignée d’assistance
1. Détachez le bloc-piles de la scie à élaguer à rallonge.
2. Desserrez l’écrou à oreilles et retirez-le avec le boulon de xation de la poignée
d’assistance (Fig. 3a).
3. Appuyez sur la poignée d’assistance pour la placer sur la rallonge de poignée et tournez
la poignée d’assistance vers le haut pour qu’elle soit orientée vers le haut de la poignée
arrière (Fig. 3b).
4. Insérez le bloc de xation et assemblez le boulon de xation avec l’écrou à oreilles
(Fig. 3c).
5. Ne serrez pas à fond l’écrou à oreilles. Ajustez la position de la poignée d’assistance de
façon à ce qu’elle soit placée entre le logement de la poignée arrière et le manchon leté
arrière de la rallonge télescopique (Fig. 3d). La poignée doit être ajustée de façon à ce
que votre bras puisse être droit lorsque vous utilisez la scie à élaguer à rallonge.
6. Appuyez sur le levier de verrouillage et serrez l’écrou à oreilles de telle sorte que la
poignée d’assistance soit sécurisée et ne puisse plus être tournée ou déplacée sur la
rallonge de poignée.

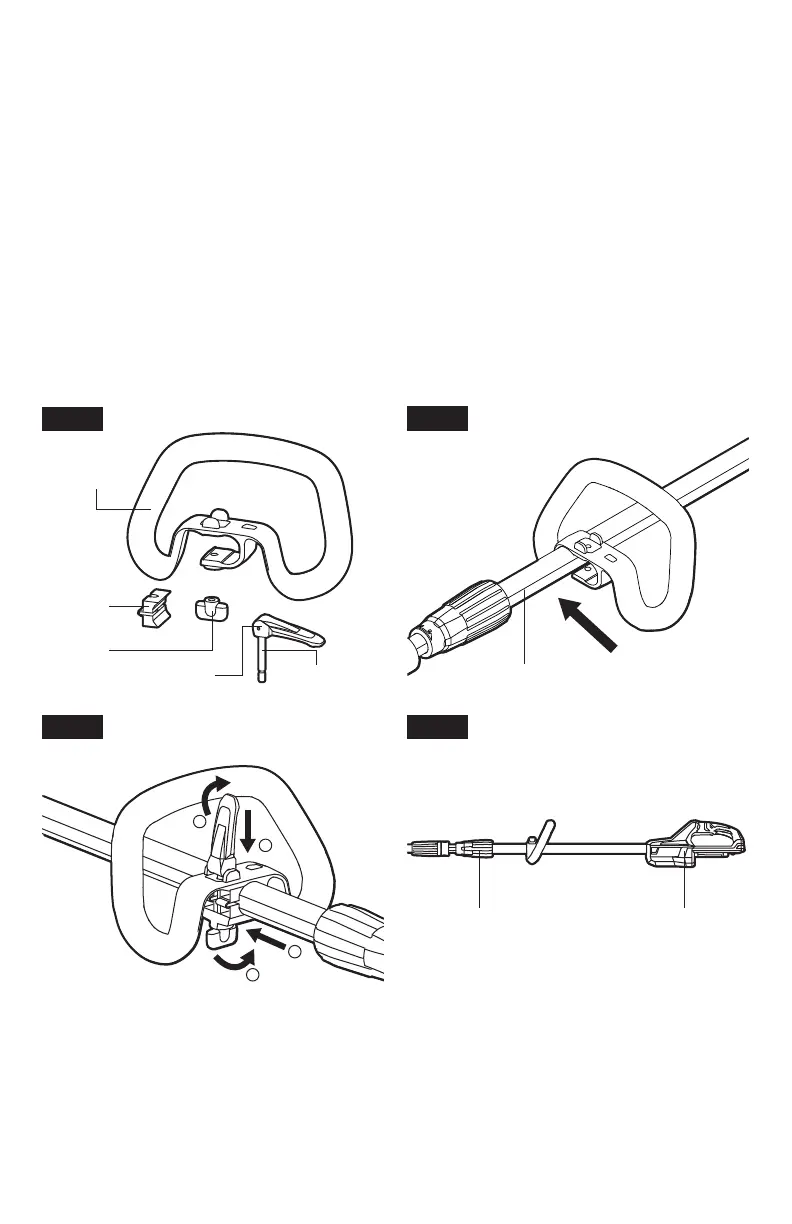

Fig. 3a
Poignée
d’assistance
Bloc de
xation
Boulon de
xation
Levier de
verrouillage
Écrou à
oreilles
Fig. 3b
Rallonge de poignée
Fig. 3c
Fig. 3d
Manchon leté
arrière
Logement de la
poignée arrière
