75
Monte y ajuste la empuñadura auxiliar
1. Retire el paquete de batería de la sierra de pértiga.
2. Aoje la tuerca de mariposa y retírela con el perno de sujeción de la empuñadura auxiliar
(Fig. 3a).
3. Presione la empuñadura auxiliar sobre la pértiga con empuñadura y gire la empuñadura
auxiliar hacia arriba de manera que apunte hacia la parte superior de la empuñadura tras-
era (Fig. 3b).
4. Inserte el boque de sujeción y ensamble el perno de sujeción con la tuerca de mariposa
(Fig. 3c).
5. No apriete por completo la tuerca de mariposa. Ajuste la posición de la empuñadura
auxiliar para que esté entre la carcasa de la empuñadura trasera y el manguito roscado
trasero de la pértiga telescópica (Fig. 3d). La empuñadura se deberá ajustar de manera
que el brazo del usuario esté recto cuando utilice la sierra de pértiga.
6. Presione hacia abajo la palanca de jación y apriete la tuerca de mariposa para que la
empuñadura auxiliar quede ja y no se pueda rotar o mover en la pértiga con empuñadu-
ra.

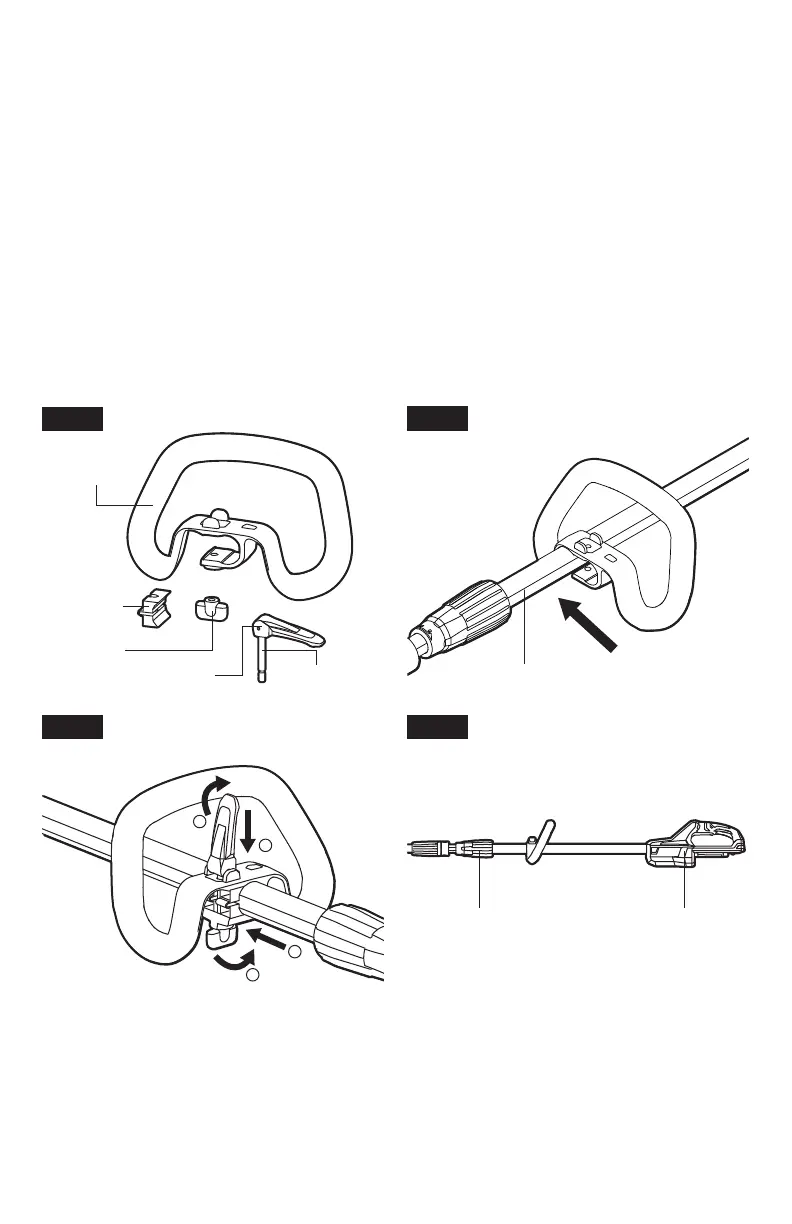

Fig. 3a
Empuñadura
auxiliar
Bloque de
sujeción
Perno de
sujeción
Palanca de
jación
Tuerca de
mariposa
Fig. 3b
Pértiga con
empuñadura
Fig. 3c
Fig. 3d
Manguito
roscado trasero
Carcasa de la
empuñadura
trasera
