85
AVISO:

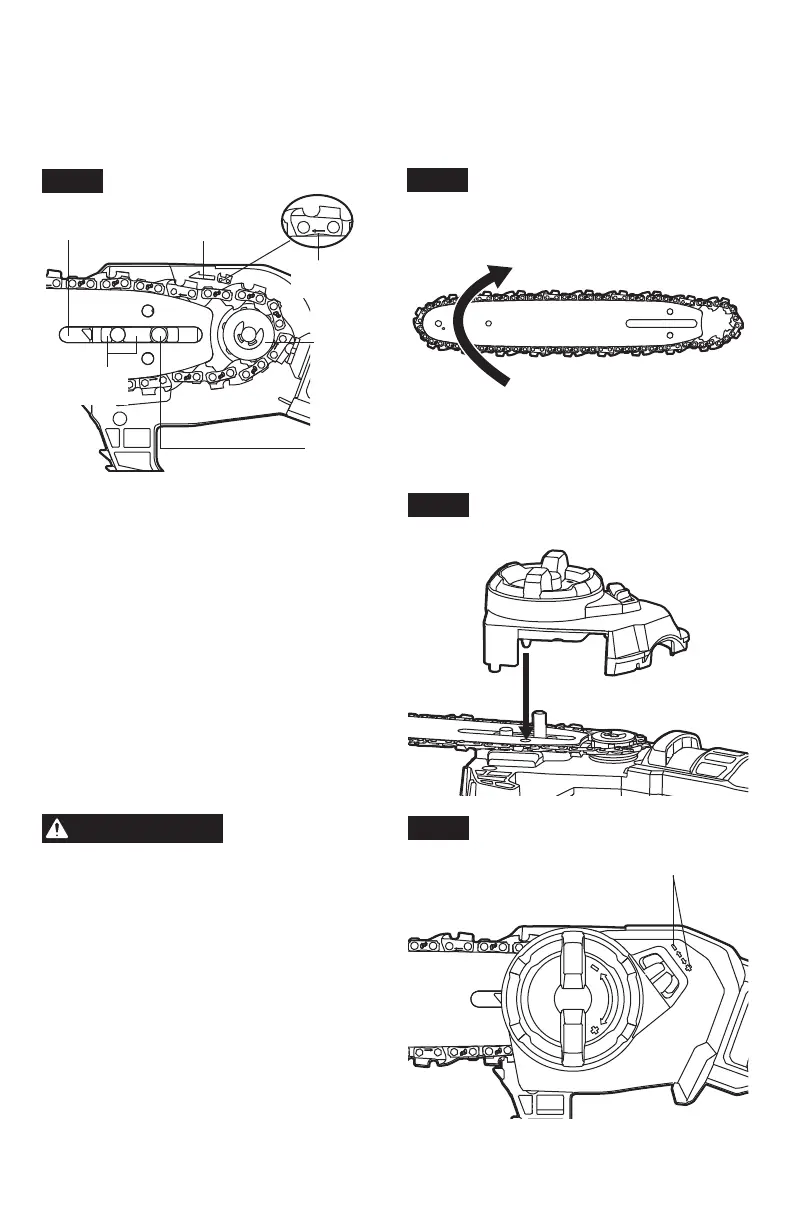

Hay echas direccionales pequeñas grabadas en la cadena de la sierra (Fig. 14a).
Hay otra echa direccional moldeada en la carcasa (Fig. 14a). Cuando forme un bucle con la
cadena de la sierra sobre el piñón, asegúrese de que el sentido de las echas ubicadas en
la cadena de la sierra corresponda con el sentido de la echa ubicada en la carcasa. Si las
echas están orientadas en sentidos opuestos, voltee el ensamblaje de cadena de la sierra y
la espada (Fig. 14b).
Fig. 14a
Flecha de sentido
de rotación
Ranura de
la espada
Bridas de
alineación
Sentido del
cortador
Piñón
Perno de
sujeción
Fig. 14b
5. Coloque la espada sobre la supercie de
montaje deslizando la ranura de la espada
sobre las bridas de alineación. Asegúrese
de que la espada esté posicionada
correctamente sobre el perno de jación.
6. Instale la cubierta lateral en la carcasa
de manera que los agujeros/espigas y el
perno de jación/agujero roscado estén
alienados correctamente unos con otros
(Fig. 15). Apriete ligeramente la perilla de la
cubierta lateral girándola en el sentido de
las agujas del reloj. La espada debe estar
libre para moverse con el n de ajustar la
tensión.
AVISO:
Para prolongar la vida de servicio de
la espada, invierta ocasionalmente la espada.
PRECAUCIÓN
La cadena de la
sierra se debe
tensar correctamente antes de utilizar la
herramienta.
7. Levante la punta de la espada y
manténgala ligeramente elevada mientras
ajusta la tensión. Asegúrese de que la
espada tenga algo de movimiento; si es
necesario, aoje ligeramente la perilla de la
cubierta lateral.
8. Gire la perilla de ajuste de la tensión de la
cadena de acuerdo con la marca de ajuste
de la tensión de la cadena ubicada en la
carcasa, hasta que todas las secciones
de la cadena estén justo tocando el borde
inferior de la guía (Fig. 16a).
Fig.15
Fig.16a
Marca de ajuste de la
tensión de la cadena
