102

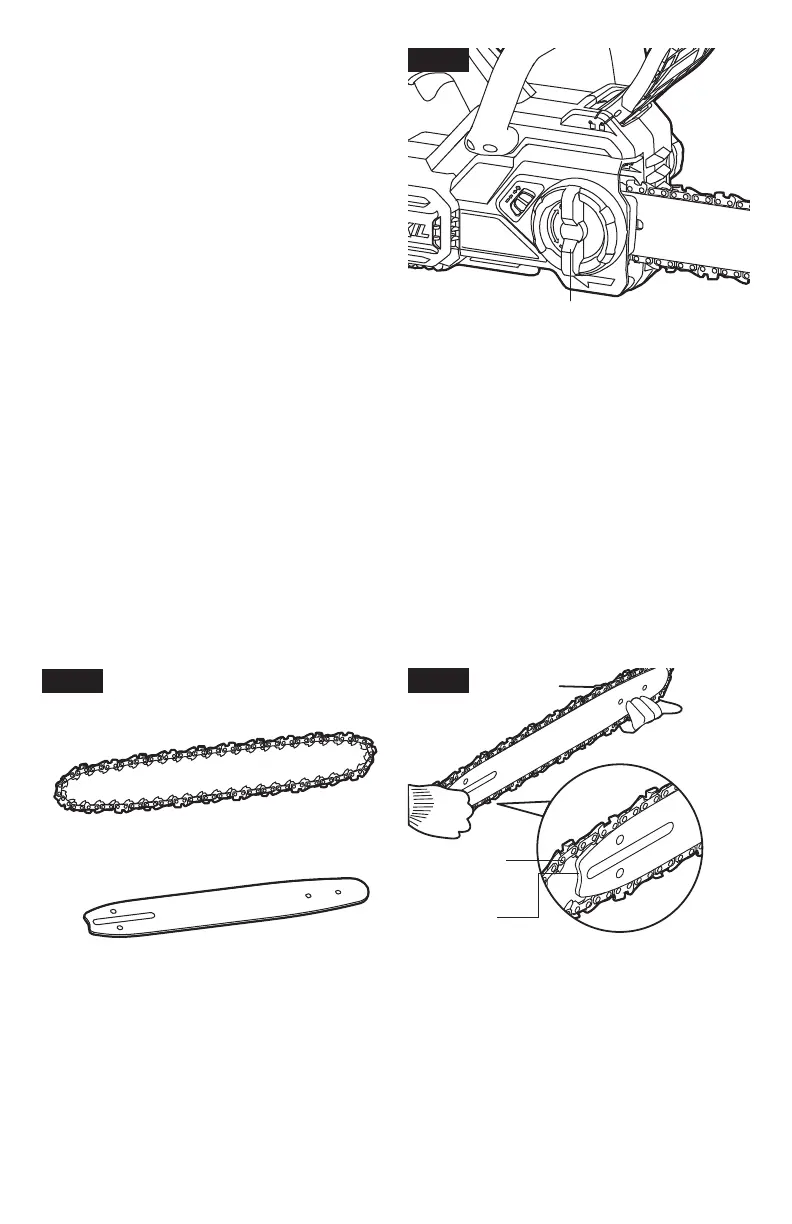

Desmontaje de la espada y la
cadena desgastadas (Fig. 22)
1.
Retire la batería, deje que la sierra se enfríe
y apriete la tapa del tanque de aceite para
evitar que el aceite se derrame.
2.
Posicione la motosierra sobre uno de sus
lados en una supercie plana y rme, de
manera que la cubierta lateral esté orientada
hacia arriba.
3.
Use guantes. Retire la cubierta lateral
girando la perilla de la cubierta lateral en
sentido contrario al de las agujas del reloj.
Limpie la cubierta lateral con un paño seco.
4.
Retire la espada y la cadena de la supercie
de montaje. Retire la cadena desgastada de
la espada.
AVISO:
Este es un buen momento para inspeccionar el piñón de transmisión para determinar
si tiene desgaste excesivo o daños.
Montaje de la espada y la cadena nuevas
1.
Retire la batería, deje que la sierra se enfríe y apriete la tapa del tanque de aceite para evitar
que el aceite se derrame.
2.
Tienda la cadena de sierra nueva en forma de bucle sobre una supercie plana y enderece
todos los enredos (Fig. 23).
3.
Coloque los eslabones guía de la cadena en el interior del surco de la espada. Posicione la
cadena de manera que haya un bucle en la parte trasera de la espada (Fig. 24).
4.
Sostenga la cadena en la posición correcta sobre la espada y coloque el bucle alrededor
del piñón del cabezal motriz.
Fig. 23
Fig. 24
Eslabones
guía de la
cadena
Surco de la
espada
AVISO: Hay echas direccionales pequeñas grabadas en la cadena de la sierra (Fig. 25a).
Hay otra echa direccional moldeada en la carcasa (Fig. 25a). Cuando forme un bucle con la
cadena de la sierra sobre el piñón, asegúrese de que el sentido de las echas ubicadas en
la cadena de la sierra corresponda con el sentido de la echa ubicada en la carcasa. Si las
echas están orientadas en sentidos opuestos, voltee el ensamblaje de cadena de la sierra y
la espada (Fig. 25b).
Fig. 22
Perilla de la cubierta lateral
