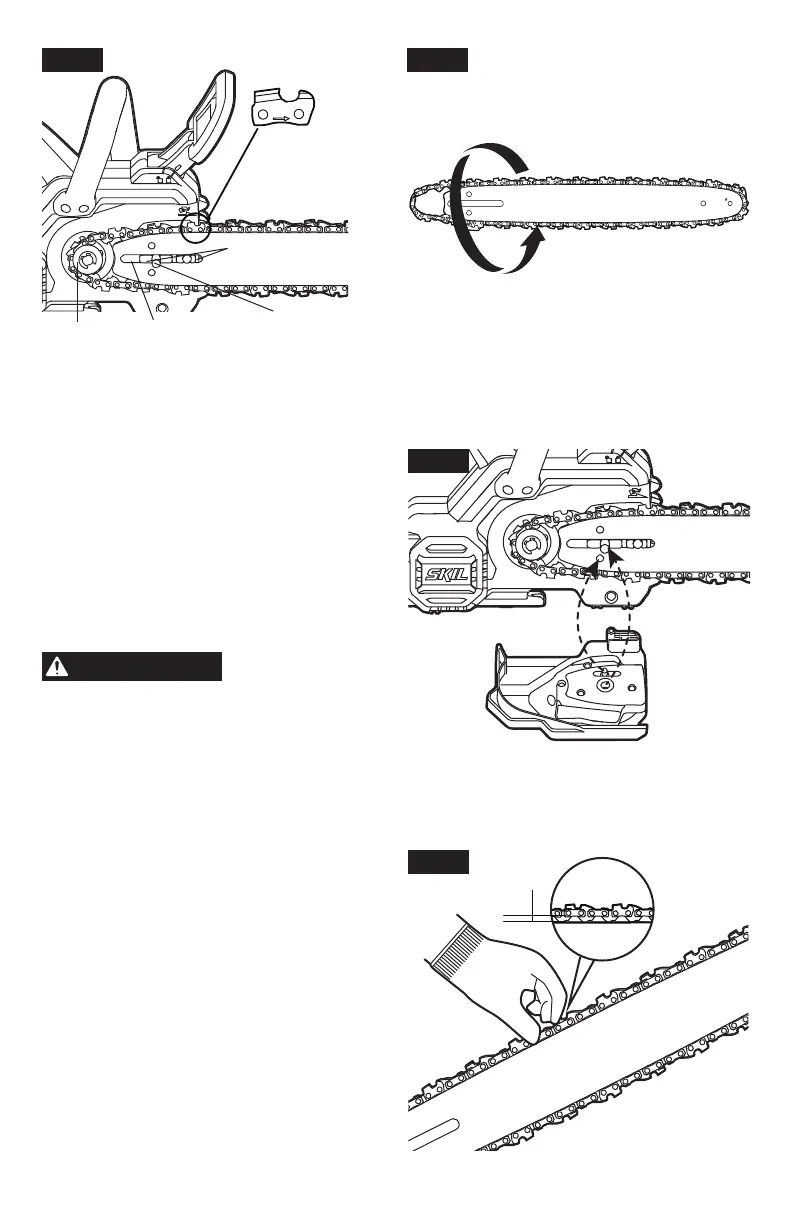

Fig. 25a
Brida de alineación
Sentido del
cortador
Piñón
Ranura de la espada
Perno de
jación
Fig. 25b
5.
Coloque la espada sobre la supercie de montaje deslizando la ranura de la espada sobre
las bridas de alineación. Asegúrese de que la espada esté posicionada correctamente
sobre el perno de jación.
6.
Instale la cubierta lateral en la carcasa de
manera que los agujeros/las espigas y el
perno de jación/agujero roscado estén
alienados correctamente unos con otros
(Fig. 26). Apriete ligeramente la perilla de la
cubierta lateral girándola en el sentido de las
agujas del reloj. La espada debe estar libre
para moverse con el n de ajustar la tensión.
AVISO:
Para prolongar la vida útil de la
espada, invierta ocasionalmente la espada.
ADVERTENCIA
La cadena de la
sierra se debe
tensar correctamente antes de utilizar la
herramienta.
7.
Levante la punta de la espada y manténgala
ligeramente elevada mientras ajusta la
tensión. Asegúrese de que la espada tenga algo de movimiento; si es necesario, aoje
ligeramente la perilla de la cubierta lateral.
8.
Gire la perilla de ajuste de la tensión de la cadena hasta que todas las secciones de la
cadena estén justo tocando el borde inferior
de la guía.
9.
Compruebe la tensión de la cadena
utilizando una mano, jalando la cadena hacia
arriba contra el peso del producto. La tensión
correcta de la cadena se logra cuando
la cadena de la sierra se puede levantar
aproximadamente 1/4 de pulgada (6 mm)
respecto a la espada en el centro (Fig. 27).
10. Reajuste la tensión tal y como se ha
descrito anteriormente en este manual si
encuentra que la cadena de la sierra está
demasiado oja o demasiado apretada.
Fig. 26
Fig. 27
6 mm
