Instalación de la hoja de sierra para cortar baldosa:
1. Asegúrese de que el eje y las pestañas estén limpios.
2. Asegúrese de que la pestaña interior esté posicionada apropiadamente en el eje (Fig. 3).
3. Asegúrese de que la echa direccional marcada en la nueva hoja de sierra para cortar
baldosa esté señalando en sentido contrario al de las agujas del reloj con el eje (Fig. 4).
4. Coloque la nueva hoja de sierra para cortar baldosa en el eje y asiente dicha hoja de sierra
en el reborde de la pestaña interior (Fig. 3 y 4).
5. Coloque la pestaña exterior en el eje. Rote la pestaña exterior hasta que se alinee con el
eje y se deslice contra la hoja de sierra para cortar baldosa (Fig. 3).
6. Apriete la tuerca de la hoja para cortar baldosa (Fig. 2), pero NO LA APRIETE
EXCESIVAMENTE.
7. Asegúrese de que la hoja para cortar baldosa esté rmemente sujeta antes de utilizarla.

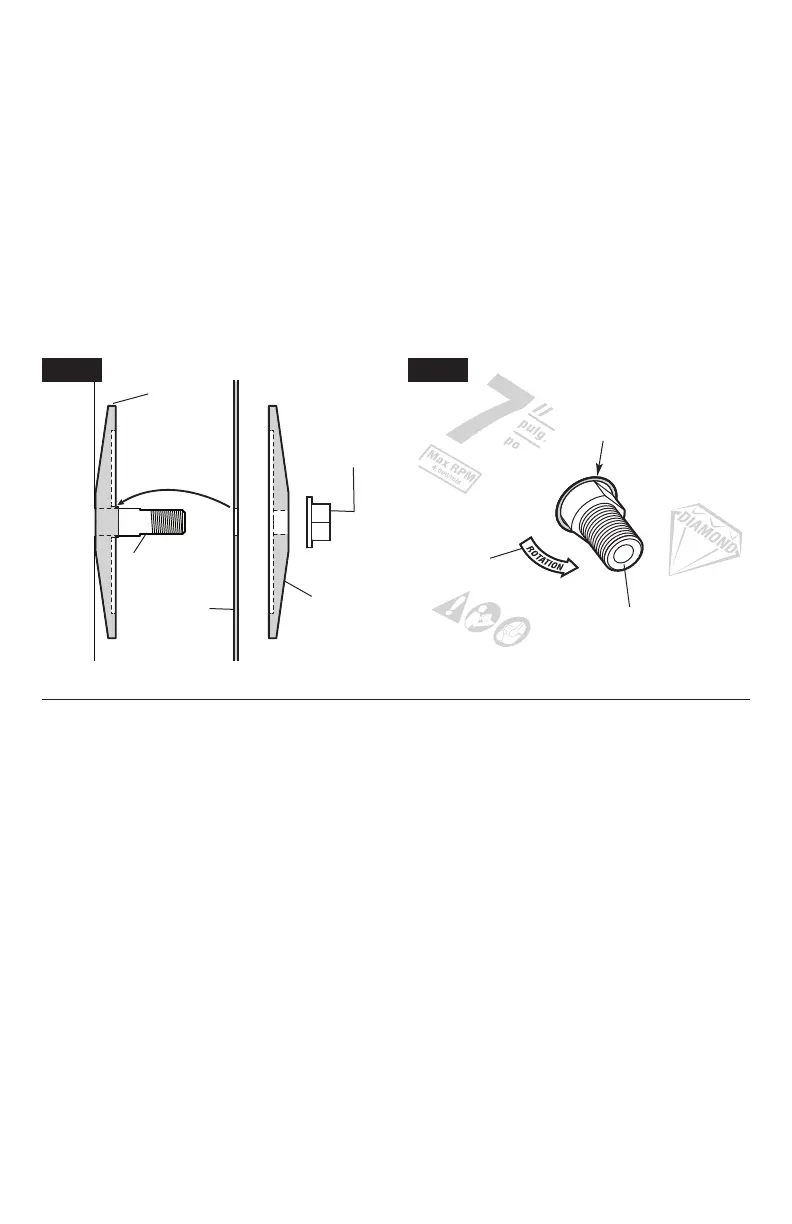

Fig. 3
Pestaña
interior
Eje
Pestaña
exterior
Hoja
Fig. 4
Reborde de la
pestaña interior
Sentido de la
hoja para cortar
baldosa
Eje
La hoja debe
quedar asentada
sobre el reborde de
la pestaña interior
Tuerca
de la hoja
para cortar
baldosa
