Realización de un corte plano
1. Ajuste el protector superior de manera
que quede apoyado sobre el tablero de la
mesa, a la vez que sea capaz de moverse
libremente hacia arriba y hacia abajo (con el
pomo en la posición desbloqueada).
2. Si es necesario: ajuste la extensión lateral
para soportar la pieza de trabajo.
3. Ajuste el tope-guía para cortar al hilo
paralelo a la distancia deseada de la hoja
para cortar baldosa, utilizando las reglas
de la escala ubicadas en la supercie de
la mesa como referencia. Apriete el pomo
de jación del tope-guía para bloquear
rmemente el tope-guía para cortar al hilo
paralelo sobre la mesa (Fig. 11).
4. ENCIENDA la sierra y deje que la hoja
alcance la máxima velocidad.
5. Coloque la pieza de trabajo contra el tope-
guía para cortar al hilo paralelo y haga
avanzar la baldosa hacia la hoja para cortar
baldosa con una presión rme y uniforme (si
se fuerza la baldosa, el resultado será que la
hoja perderá velocidad, lo cual podría causar
sobrecalentamiento del motor) (Fig. 12).
6. Apague la sierra cuando se haya completado
el corte.
No ponga nunca
la mano o los
dedos en el recorrido de la hoja para cortar
baldosa.
Realización de un corte a inglete
1. Ajuste el tope-guía para cortar al hilo paralelo
a la distancia deseada de la hoja para cortar
baldosa, utilizando las reglas de la escala
ubicadas en la supercie de la mesa como
referencia. Apriete los pomos de jación del
tope-guía ubicados a cada lado para bloquear
rmemente el tope-guía para cortar al hilo
paralelo sobre la mesa. (Fig. 11)
2. Utilice la guía de ángulos suministrada en
combinación con el topeguía para cortar al
hilo paralelo.
3. Seleccione el ángulo deseado y apriete el
tornillo para sujetar rmemente la guía de
ángulos (Fig. 13).
4. Coloque la baldosa contra la guía de ángulos. (Fig. 13).
5. Sujete rmemente la baldosa contra la guía de ángulos y hágala avanzar lentamente hacia
la hoja para cortar baldosa que está girando.
8
7
5
4
3
2
1
0
8
7
5
4
3
2
1
0
1
2
2

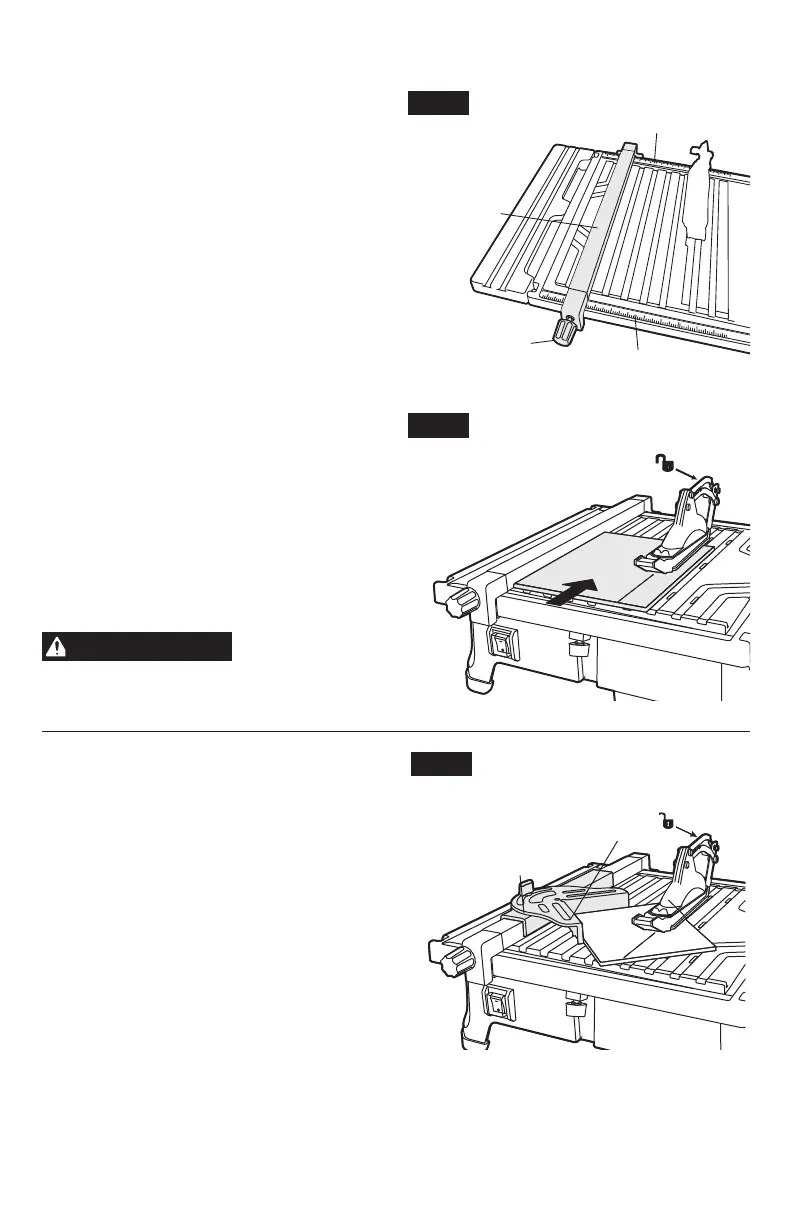

Fig. 11
