Dokument Art.Nr. 97000101 ~ 4 ~

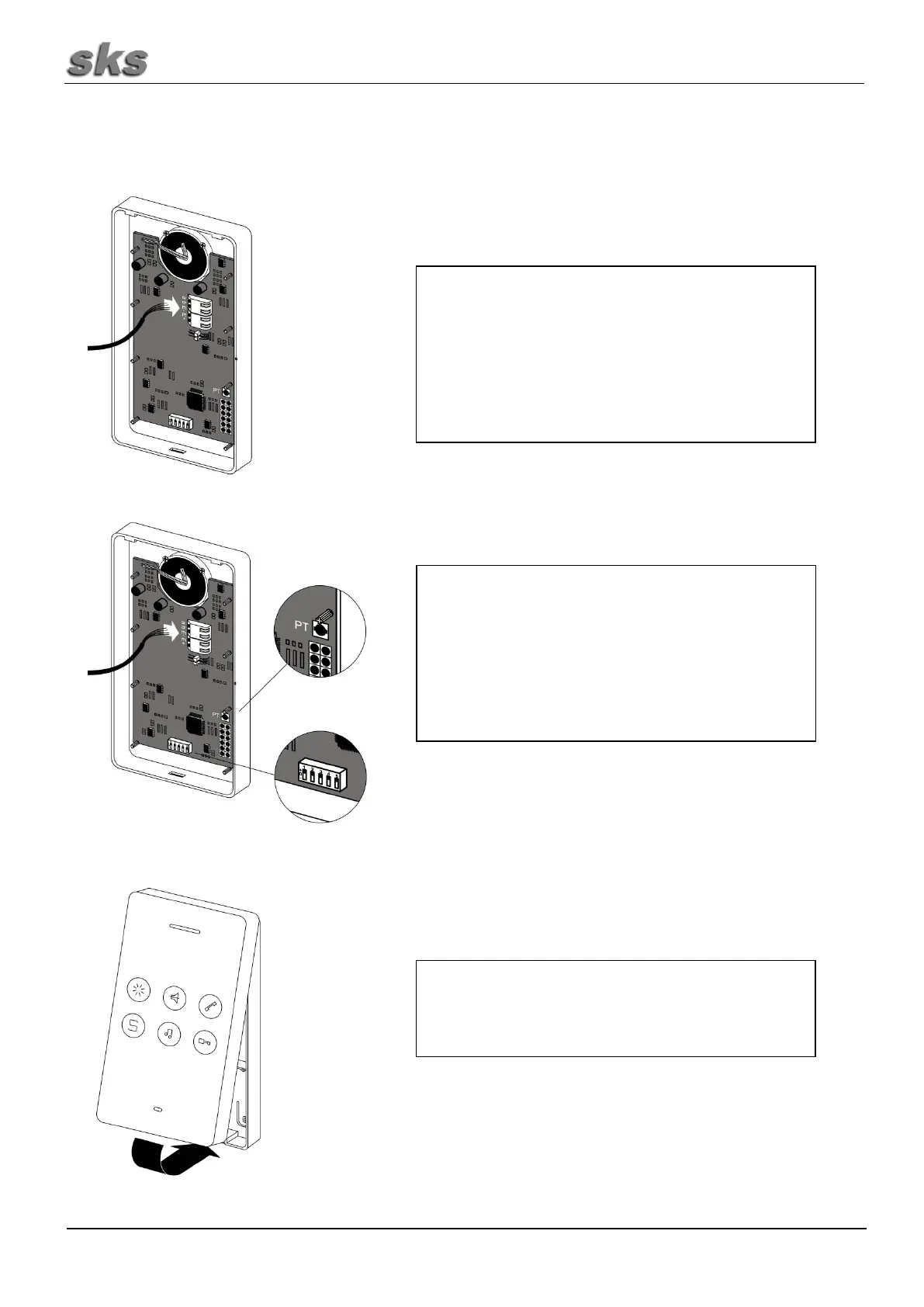

Montageanleitung BS2012 (Fortsetzung)
Stecken Sie die Adern wie im Verdrahtungsplan
gezeichnet in die Steckklemme.
Nach dem Anlegen der Versorgungsspannung werden
die 6 Tasten der Sprechstelle kalibriert. Dieser
Vorgang wird durch abwechselndes Blinken der
mittleren und rechten LED an der Front gezeigt.
Berühren Sie währenddessen keine der Tasten.
Stellen Sie die SKS-BUS Rufadresse an der
Sprechstelle ein. Jede Adresse ist einem Klingel-
taster an der Türstation zugeordnet. Die Adressen
sind im Anhang aufgeführt. In der Regel wird mit der
SKS-BUS Rufadresse „A1“ begonnen.
Beim Austausch von Sprechstellen stellen Sie den
DIP-Schalter so ein wie bei der zuvor montierten
Sprechstelle.
Das Frontteil auf das Hinterteil drücken, bis die Klipps
einrasten. Achten Sie dabei darauf, dass keine
blanken Adern die Leiterplatte von hinten berühren
können.
