PIR- bewegingsmelder A
Versie 01/09
Bestelnr. 75 12 90 °
1. Beoogd gebruik
De PIR-bewegingsmelder registreert infraroodstraling (warmte) van mensen en warmbloedige
dieren die zich bewegen (bij dieren is er een minimum grootte noodzakelijk opdat de PIR-bewe-
gingsmelder reageert).
De stroomvoorziening geschiedt via een 9V-blokbatterij.
Bij montage in het buitengebied moet de PIR-bewegingsmelder op een beschutte plek worden
gemonteerd en tegen directe regen en zonnestralen worden beschermd.
Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product.
Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.
Het complete product mag niet worden gewijzigd of omgebouwd. U mag het product enkel in
werking stellen als de behuizing volledig gesloten is.
Alle veiligheids- en montagevoorschriften van deze gebruiksaanwijzing moe-
ten steeds in acht genomen worden.
2. Omvang van de levering
• PIR-bewegingsmelder
• Montagehouder
• Montagemateriaal
• Gebruiksaanwijzing
3. Verklaring van symbolen
Ꮨ
Het symbool met de bliksemschicht wordt gebruikt, als er gevaar bestaat voor uw
gezondheid, b.v. door een elektrische schok.
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiks-
aanwijzing die absoluut opgevolgd dienen te worden.
☞
Het "hand"-symbool vindt u bij bijzondere tips of instructies voor de bediening.
4. Veiligheidsinstructies
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiks-
aanwijzing, vervalt het recht op garantie!
Voor gevolgschade zijn wij niet aansprakelijk!
Bij materiële schade of persoonlijke ongelukken, die door onoordeelkundig
gebruik of niet-naleving van de veiligheidsvoorschriften veroorzaakt werden,
aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt
elk recht op garantie.
Geachte klant: de volgende veiligheidsvoorschriften hebben niet enkel de bescherming
van uw gezondheid, maar ook de bescherming van het product tot doel. Lees de volgen-
de punten zorgvuldig door:
a) Algemeen
• Indien u vragen heeft omtrent de montage, aansluiting of installatie van het product of indien u
twijfels heeft omtrent de werkwijze van het product, mag u de montage, aansluiting en instal-
latie niet zelf doen, maar moet u zich tot een vakman wenden.
• Om veiligheids- en toelatingsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van
het product niet toegestaan.
• Het product mag enkel in droge en gesloten binnenruimtes gemonteerd en gebruikt worden.
Het product mag niet vochtig of nat worden.
• Houd het product buiten bereik van kinderen.
• Laat het verpakkingsmateriaal niet onbeheerd liggen. Dit kan voor kinderen gevaarlijk speel-
goed zijn.
• Behandel het product voorzichtig, door stoten, schokken of een val - zelfs van geringe hoogte
- kan het beschadigen.
b) Batterijen en accu’s
• Houd batterijen en accu´s buiten het bereik van kinderen.
• Let bij het plaatsen van de (oplaadbare) batterijen op de juiste polariteit.
• Laat (oplaadbare) batterijen niet rondslingeren, kinderen of huisdieren zouden ze kunnen
inslikken. Raadpleeg bij inslikken onmiddellijk een arts.
• Lekkende of beschadigde (oplaadbare) batterijen kunnen bij contact met de huid verwondin-
gen veroorzaken. Draag daarom in dit geval geschikte beschermende handschoenen.
• Let erop, dat batterijen/accu´s niet kortgesloten of in het vuur geworpen worden. Explosie-
gevaar!
• Haal batterijen nooit uit elkaar!
• Bovendien mogen gewone batterijen niet worden opgeladen. Explosiegevaar!
• Verwijder de batterijen/accu’s als u het apparaat gedurende langere tijd niet gebruikt (bijv. bij
opslag) om te voorkomen dat het apparaat door lekkende batterijen/accu’s beschadigd raakt.
GEBRUIKSAANWIJZING www.conrad.com
5. Montage
☞
Let erop dat het detectiegebied van de montagehoogte van de PIR-bewe-
gingsmelder en de instelling van de voorste lensopening afhangt. De aanbe-
volen montagehoogte is 2 meter.
De sensor kan bij een gemonteerde houder zo’n 45° worden gedraaid, wat het
makkelijker maakt om het detectiegebied later in te stellen. De PIR-bewe-
gingsmelder heeft een horizontale detectiehoek van 110° en een actieradius
tot max. 10 meter.
• Om een fout alarm door huisdieren te vermijden moet u deze indien mogelijk uit de buurt van
het detectiebereik houden.
• Als de PIR-bewegingsmelder buiten wordt gemonteerd, moet u erop letten, dat bomen die
bewegen door de wind, een fout alarm kunnen veroorzaken. Directe zonnestraling kan ook een
fout alarm veroorzaken.
• Monteer de bewegingsmelder indien mogelijk binnen. Hierdoor voorkomt u aanzienlijk foute
meldingen.

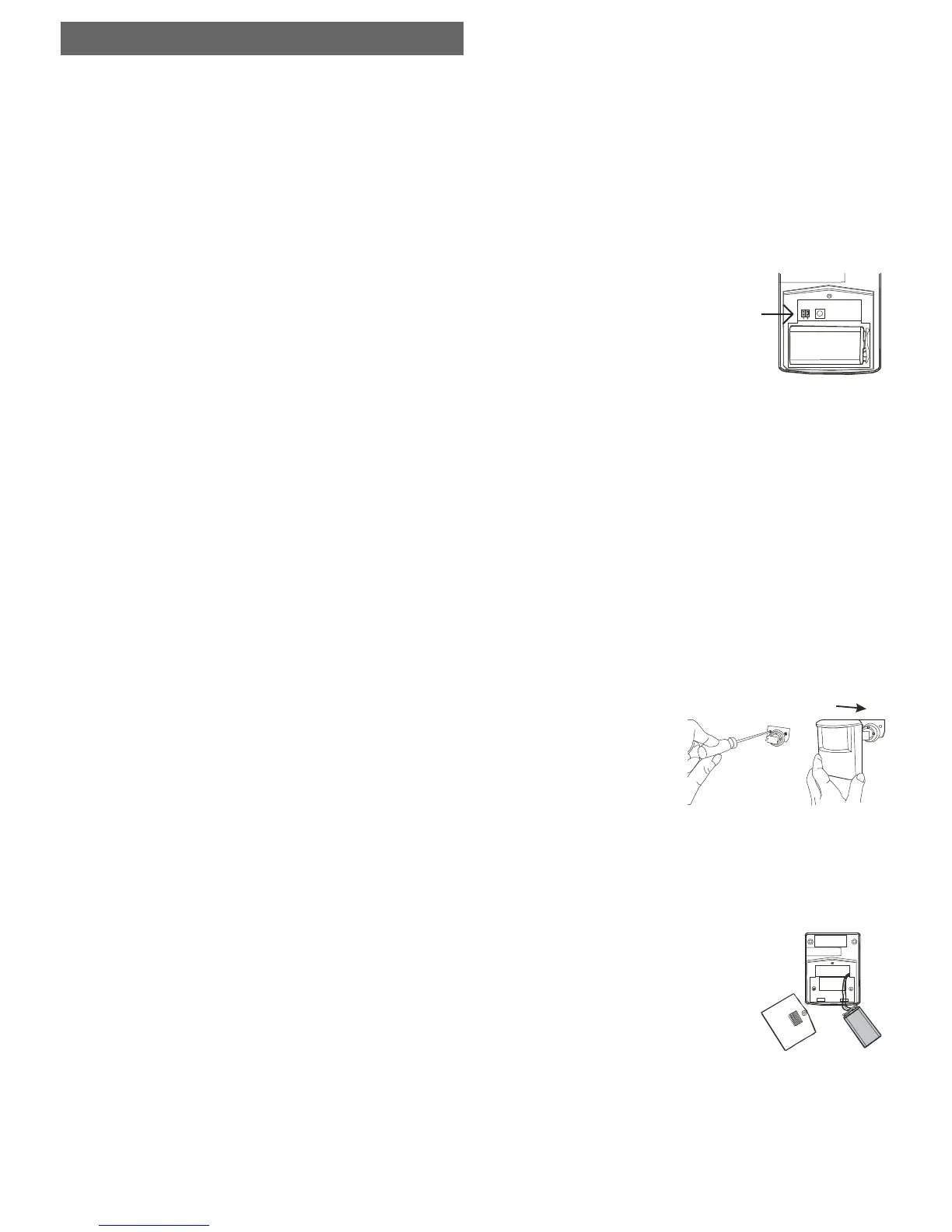

Informatie voor de montage in het buitengebied
Bij een montage in het buitengebied raden we aan, de bewe-
gingsgevoeligheid van de PIR-bewegingssensor te vermin-
deren.
Verwijder hiervoor de schroef van het deksel van het batterij-
vak aan de achterkant. Trek dit deksel er naar onderen af en
breng de vrijliggende geleiderbrug (zie plaatje rechts) in posi-
tie 2 (positie 1 en 2 zijn op het printplaatje aangeduid met de
cijfers „1“ en „2“).
Positie 1 = hoge bewegingsgevoeligheid
Positie 2 = lage bewegingsgevoeligheid
Schuif het deksel er weer op en bevestig de schroef die u eerder had verwijderd.
Houd er bij de keuze van de positie van de PIR-bewegingsmelder rekening
mee, dat deze niet blootgesteld mag worden aan direct zonlicht, trillingen,
stof, hitte of kou. Dit kan leiden tot ongewenst in werking treden, tot defecten
of storingen in de werking.
Om een optimale bewegingsherkenning te garanderen moet de bewegings-
melder zodanig worden geplaatst, dat het waar te nemen object niet naar de
bewegingsmelder toeloopt, maar van links naar rechts of omgekeerd er aan
langs loopt.
Let er bij de montage in het buitengebied vooral op, dat dieren gemakkelijk
een fout alarm kunnen veroorzaken.
In de onmiddellijke omgeving mogen zich geen apparaten die sterke magne-
tische of elektrische velden produceren, zoals draagbare telefoons, elektro-
motoren enz., bevinden.
Let er bij het boren en het vastschroeven op dat er niet per ongeluk stroom-,
gas- of waterleidingen beschadigd worden. Levensgevaar!
• Zoek een geschikte montagepositie voor
de PIR-bewegingsmelder in de ruimte die
u wilt bewaken.
• Plaats de houder aan een geschikte
plaats aan de muur.
• Teken met een puntig potlood door de
schroefgaten de juiste montagepositie.
• Naar gelang de ondergrond moet u nu
eventueel de gaatjes boren en geschikte
pluggen plaatsen.
• Bevestig nu de houder met schroeven
aan de muur.
Uitvoering van een „beweegtest“.
Om de functie van de PIR-bewegingsmelder te testen en het optimale detectiebereik vast te leg-
gen, bevelen we aan om na een geslaagde montage een zogenoemde „beweegtest“ uit te voe-
ren. Ga als volgt te werk:
• Verwijder de PIR-bewegingsmelder van de montagevoet.
• Verwijder hiervoor de schroef van het deksel van het batte-
rijvak aan de achterkant.
• Verwijder het deksel van het batterijvak.
• Leg de meegeleverde 9V/blokbatterij erin.
• Schuif het deksel er weer op en bevestig de schroef die u
eerder had verwijderd.
• Schuif de PIR-bewegingsmelder op de montagevoet.
• Breng de bewegingsmelder in de gewenste positie.
• Ga uit het detectiebereik en wacht 2 minuten.
• Ga nu het detectiegebied in. Zodra de bewegingsmelder de
beweging registreert brandt achter de diffuse lens van de
bewegingsmelder een rode LED en geeft u hiermee de
bevestiging dat het apparaat juist werkt.
