10
ASSEMBLAGE

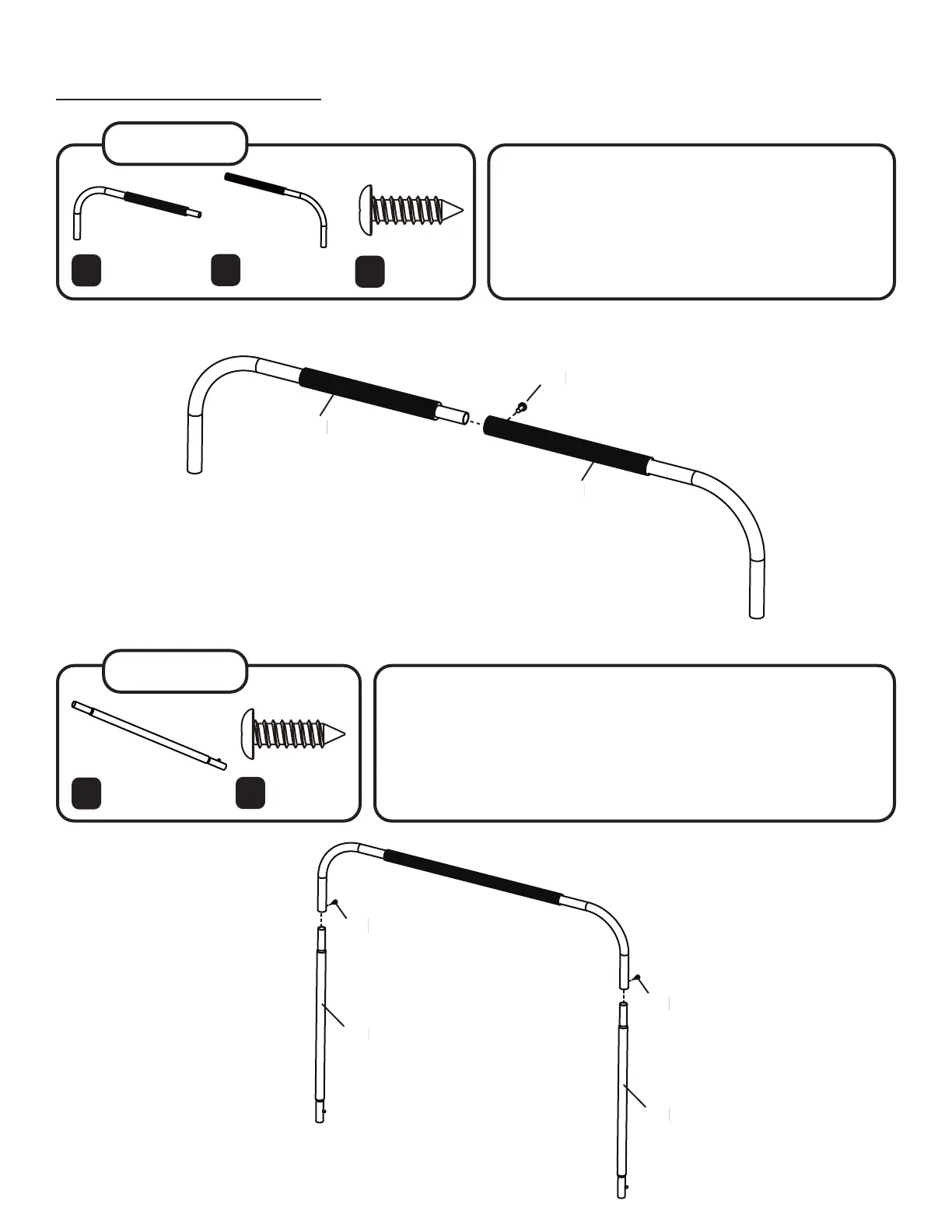

Cette étape est un jeu d’enfant. Insérez le guidon
de gauche avec mousse (6) dans le guidon de
droite avec mousse (7), et fixez-le à l’aide d’une
vis autotaraudeuse (9).
Insérez le tube vertical (8) dans le côté du guidon et fixez-le à l’aide
d’une vis autotaraudeuse (9). Ne serrez pas tout de suite la vis.
Répétez cette étape de l’autre côté du guidon.
ÉTAPE9
ÉTAPE10
Guidon de
gauche avec
mousse (x1)
Tube vertical (x2)
Guidon de droite
avec mousse (x1)
Vis auto-
taraudeuse
(x1)
Vis auto-
taraudeuse
(x1)
6
8
7
9
9
(7)
(6)
(9)
(8)
(8)
(9)
(9)
