6
7
Courroies intérieures
Boîtier
Anneau en V
Courroie extérieure
Courroie extérieure
Courroies intérieures
15
10
9
8.
9.
8
11
9
10
11
9
21

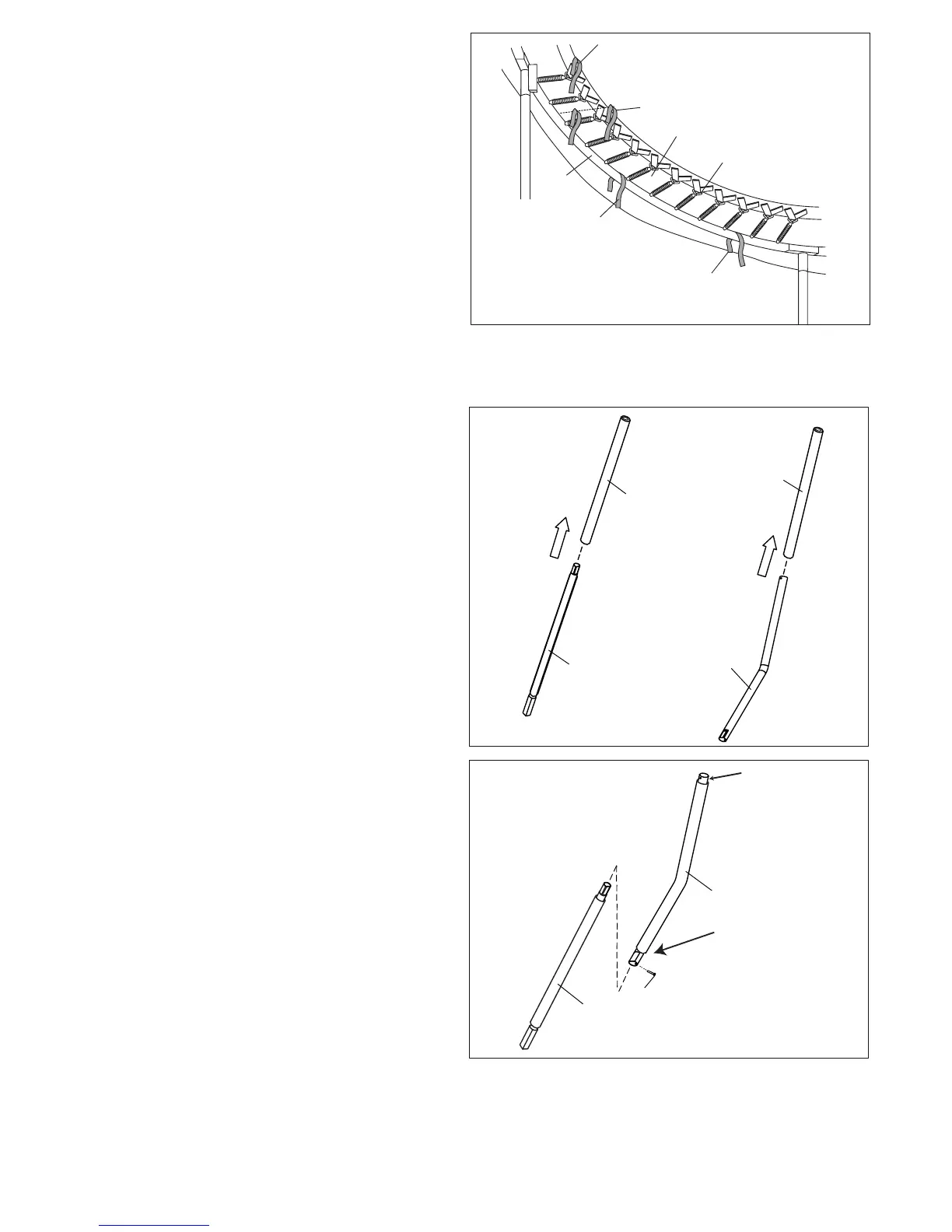

Regardez sous la trampoline. Localisez les
courroies attachées au-dessous du coussin de
protection de la trampoline. Positionnez chaque
courroie extérieure de façon à ce qu'une courroie se
retrouve de chaque côté de l'armature comme
illustré. Attachez les courroies extérieures cousues
sur les joints du coussin de chaque côté de
l'armature comme illustré et attachez les courroies
intérieures aux anneaux en V les plus proches.
Répétez cette étape pour attacher les courroies
restantes (n'apparaît pas dans l'illustration).
REMARQUE : Attachez les courroies en faisant
une boucle plutôt que des nœuds pour faciliter
l'enlèvement.
Glissez le tube droit (9) et le tube courbé (10) dans
les tubes de mousse (11) comme illustré.
Déposez un tube droit (9) entouré de mousse et un
tube courbé (10) entouré de mousse sur le sol.
Insérez le tube droit (9) dans le tube courbé (10).
Fixez-les à l'aide d'une vis M4,8x16mm
autotaraudeuse (15).
Répétez cette étape pour assembler les cinq tubes
droits (9) et tubes courbés (10) restants ensemble
(n'apparaît pas dans l'illustration).
REMARQUE : Assurez-vous que lorsque vous
fixez deux poteaux que l'extrémité avec deux trous
du tube courbé se trouve dans le haut.
7.
se termine par deux trous
un trou
