Skywalker STEC12B - Page 47

Trous
12
7
Anneau de
la courroie
Courroie
10
12
Trou
14
Trou
A
12
Trou hexagonal
10.
9
Patte
Connecteur
Joint en T
Coussin de protection
de l'armature
B
C
Porte de l'enceinte
11.
Joint en T
Connecteur
11
9
9
Toile de la trampoline
Patte
22

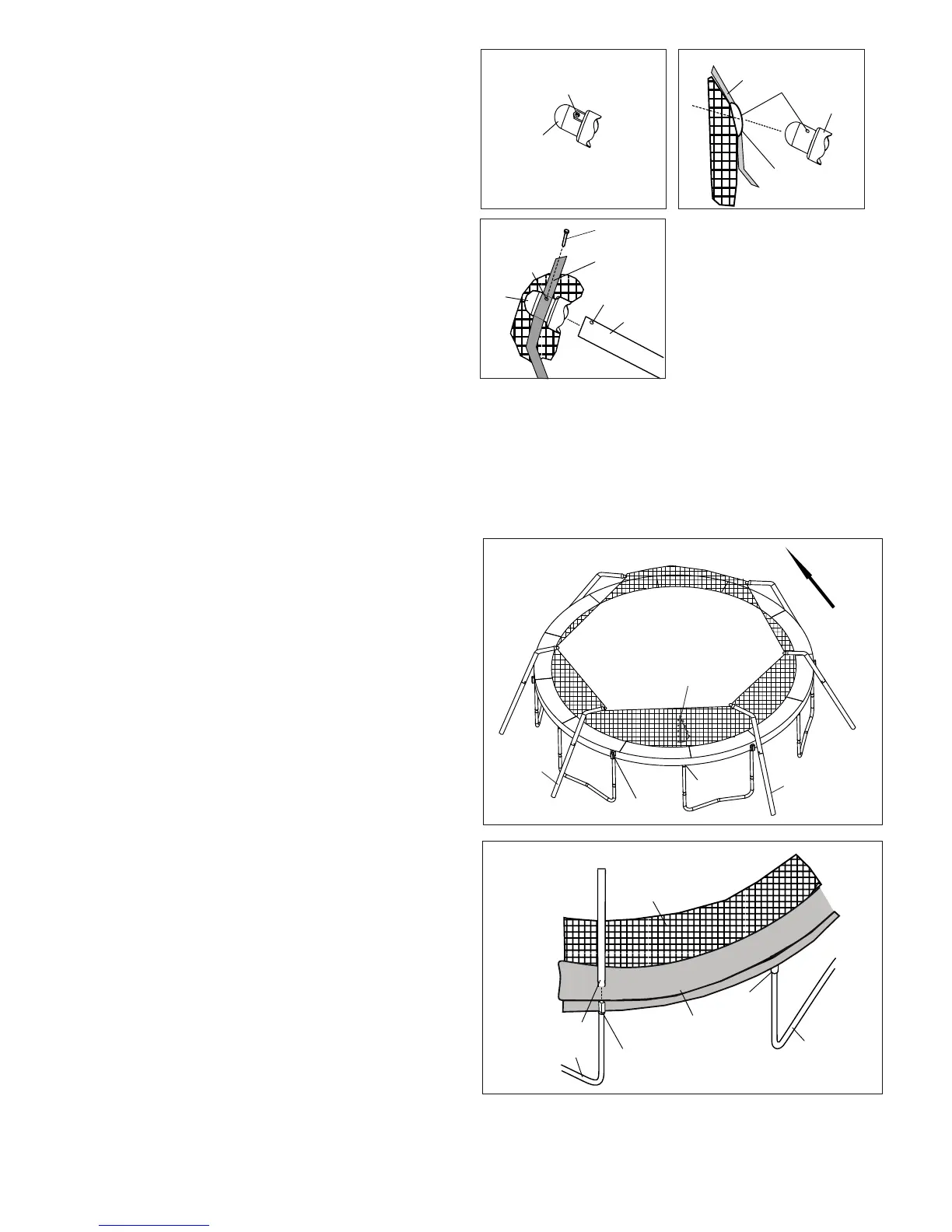

Suivez les étapes ci-dessous pour fixer le tube courbé
au capuchon :
A.
Localisez le trou hexagonal sur le capuchon de poteau
(12) ayant un écrou à l'intérieur.
B.
Insérez le capuchon de poteau (12) dans un anneau de
la courroie dans la partie supérieure du filet.
Assurez-vous que le trou hexagonal du capuchon se
trouve contre le filet et que les trous de la courroie et du
capuchon sont alignés.
C.
Maintenez le capuchon de poteau sur un tube courbé
(10), puis insérez le tube courbé (10) dans le capuchon
du poteau (12). Assurez-vous que les trous du tube
courbé, du capuchon de poteau et de l'anneau de la
courroie sont alignés. Insérez ensuite le boulon
M5x50mm (14) jusqu'à ce qu'il touche l'écrou du trou
hexagonal dans le capuchon de poteau, puis vissez-les
ensemble.
Répétez cette étape pour assembler les pièces restantes
de la même façon.
En partant de la porte de l'enceinte, soulevez l'un des
poteaux assemblés, puis insérez le tube droit (9) dans le
tube vertical du connecteur comme illustré.
Assurez-vous que le côté plié des poteaux de l'enceinte
fait face au centre de la trampoline.
REMARQUE :
L'extrémité des tubes droit (9) est coupante. Soyez
prudent lors de l'assemblage.
Répétez ce processus pour assembler les cinq poteaux
restant à l'armature de la trampoline.
REMARQUE : Si vous avez de la difficulté à insérer
les poteaux, nous avons découvert que le fait de tirer au
milieu des poteaux en les positionnant dans le connect-
eur en T facilitait la tâche.
