You need for fitting-up:
Sie benotigen fur die Montage:
EN

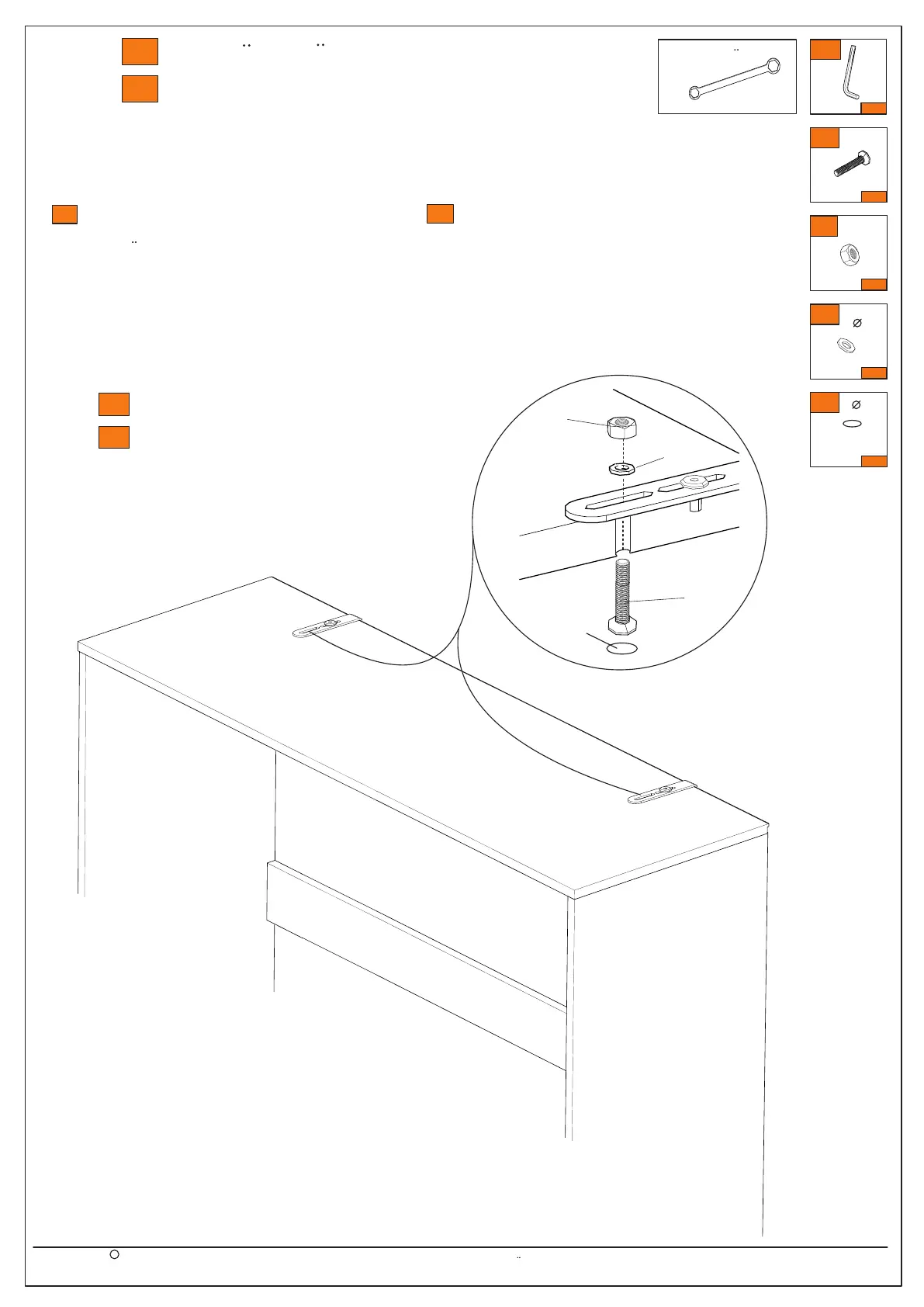

1.Nach der Fixierung des Schrankbetts mit der
Schraube “D”, danach die F2 Schraube von unten
durchfuhren und von oben mit einer K1
Unterlegscheibe und einer F1 Mutter
fixieren. Zum Schluss die Schraube mit der
Abdeckung abkleben.
1.After the fixation of the wall-bed to the wall
with the screw “D”, put in the bolt F2 from the inside
of the wall-bed to the outside and secure it with
a washer K1 and a nut F1.
At the end mask the bolt with the adhesive cover.
DE
DE
EN
Attachment of the locking screws.
Anbringung der Sicherungsschrauben.
F1
K1
F2
H1
F2
2
M6x35
Art.-Nr.
14910
F1
2
Art.-Nr.
114
2
Art.-Nr.
46
6
K1
H1
Aufkleber ( Sticker)
14
2
M6
L1
1
Art.-Nr.
77
4 mm
10 mm
13 mm
Schraubenschlussel
Wrench
Art.-Nr.
91
