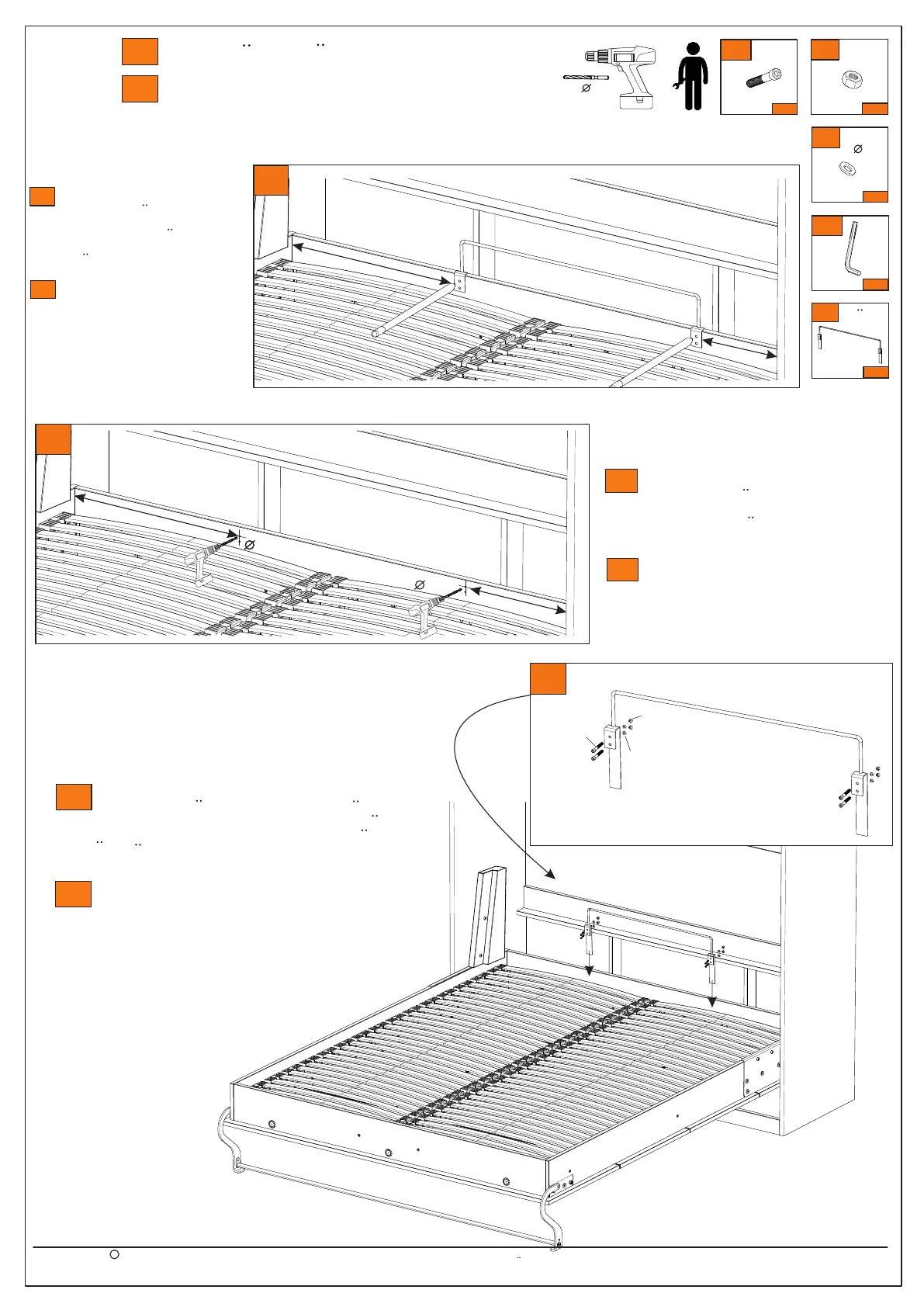

Schritt 1:
Setzen Sie den Bugel auf den
Bettrahmen und messen Sie
links und rechts vom Bugel je
486 mm ab. Zeichnen Sie dann die vier
Bohrlocher mit einem Bleistift an.
Step 1:
Put the bail on the bed frame and
measure 486 mm each from the
left and right side of the bail.
Then mark the four holes of the bail
with a pencil.
DE
EN
Schritt 3:
Setzen Sie den Bugel auf den Bettrahmen. Fuhren
Sie die Schrauben F3 von vorne durch die Bohrlocher
und fixieren Sie dann mit K2 und F4 von der Ruckseite.
Uberprufen Sie, ob es richting fest ist.
Step 3:
Put the bail on the bed frame.Put the screws F3 from
the front side through the holes and then fix it with
K2 and F4 from the backside.Check if it is properly fixed.
DE
EN
Schritt 2:
Nehmen Sie den Bugel wieder ab und bohren
Sie an den angezeilchneten Stellen mit einem
6 mm - Bohrer die Locher.
Step 2:
Take the bail of the bed frame and drill
the holes on the marked points with a
6 mm driller.
486 mm
486 mm
Art.-Nr
. 241
6 mm 6 mm
6 mm
Art.-Nr. 241
486 mm
486 mm
F3
K2
F4
